TireScan轮胎压力分布量测系统

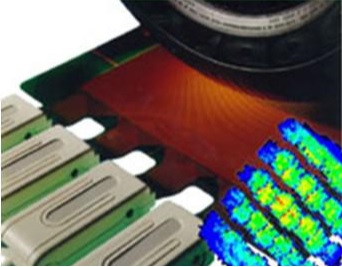

TireScan 为业界轮胎胎面压力量测的领导者。我们透过电子化的方式，量测不论客车、卡车、越野车或是农务车，甚至是飞机轮胎等的胎面压力分布图形。

详细介绍

产品介绍：

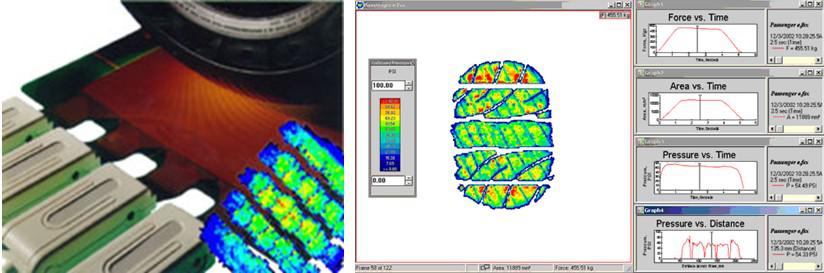

这套系统架构简单设置，整套系统只包括TireScan操作软件、感测片（垫）以及数据采集器，在操作上也很轻松，您只需将车轮驾驶至感测垫上，即可进行量实时量测的轮胎胎面压力，不仅可以存储，还可以以多种特殊的图形、图形，甚至是输出ASCII格式进行数据分析。目前，TireScan不仅已经在为队列轮胎及悬吊系统业者进行产品设计评估，甚至还为轮胎众多相关量测系统进行量测校正。因此，有了TireScan，将能够为您带来更高质量的量测控管，并提升公司产品的竞争力。TireScan使用我们具专利的薄型(0.004英寸/0.1毫米)高密度感测垫作为量测平台。此感测垫在尺寸上具有非常好的稳定度，因此在量测结果上也具有非常好的重复性。只需将感测垫放置于轮胎与地面或其他表面之间，随附的数据采集器与操作软件便能快速扫描感测垫上的各个感测点，并采集接触压力数据进行分析。将车轮开过感测垫表面，系统仍然能动态记录整个过程的压力分布行为。

应用

关键特色

胎面压力图形评估

胎面设计

工业质量保证

竞争标竿分析

车辆悬吊分析

压力分布

动态纪录和倒带观测

快速、精准、可重复量测

具绘图、分析能力

实时观测

可弯曲的薄膜感测片

感测片耐久且可重复使用

高空间分辨率

压力范围 0-300 psi

取样频率可高达 831,000 sensels/sec

8-bit 压力分辨率

可携式

系统更佳优化应用

专业的工程师团队支持

适用单位：

研究&开发实验室, 质量保证, 测试部门, 制造厂

适用产业：

轮胎制造业, 汽车业, 轮圈&悬吊制造业, 运输管制机关

软件特色：

撷取动态力量、压力和接触区域数据

影像纪录数据(录像)

支持影像倒带，观测压力数据

实时记录显示2-D和3-D量测数据

能够绘制不同时间、位置的压力、力量和区域数据曲线

lASCII档案输出

可单独分析特定范围

同时观察&比对多重量测成果

以及更多…

感测片介绍：

I-Scan Lite 能够与我们多数的感测片搭配使用，下面是我们传感器的特色总结

感测片型号	轮胎类型	感测点数	空间密度 (sensels/unit2)	空间分辨率	感测面积
8050	客车&卡车	33,792	277.8/in2 (43.1/cm2)	0.06 x 0.06 in (1.5 x 1.5 mm)	11.6 x 10.6 in (294 x 270 mm)
8000Q	大型卡车	33,792	69/in2 (10.8/cm2)	0.120 x 0.120 in (3.0 x 3.0 mm)	24.4 x 22 in (618 x 558 mm)
7100Q	越野	33,408	25/in2 (3.9/cm2)	0.2 x 0.2 in (5.0 x 5.0 mm)	39.6 x 36 in (1004 x 914 mm)

询价请联系18900616086
