Kistler 9667AA 三维测力台

产品简介

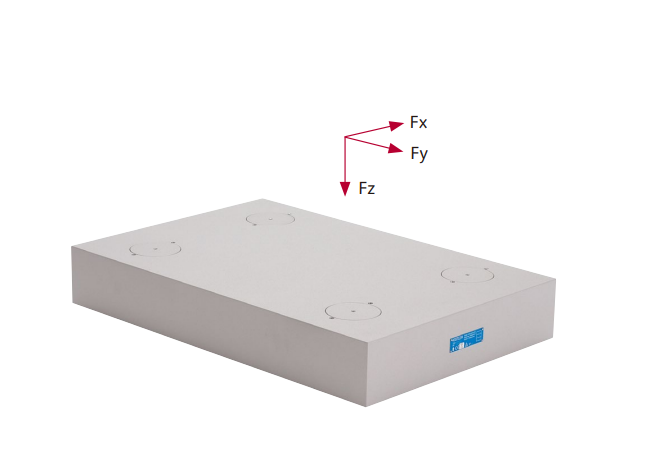

KISTLER 9667AA三维测力台是一款专为动态生物力学研究设计的数字化设备，集成三维压电传感技术与PTP同步协议，支持Fz 0-20kN超宽量程，可精准测量地面反作用力（GRF）、力矩（Mx/My/Mz）及压力中心（COP）。系统提供四种尺寸选择（600×400mm至1200×600mm），适配复杂实验设计，为科研机构、高校实验室及工业研发部门提供高精度、多场景的力学数据采集与分析方案。

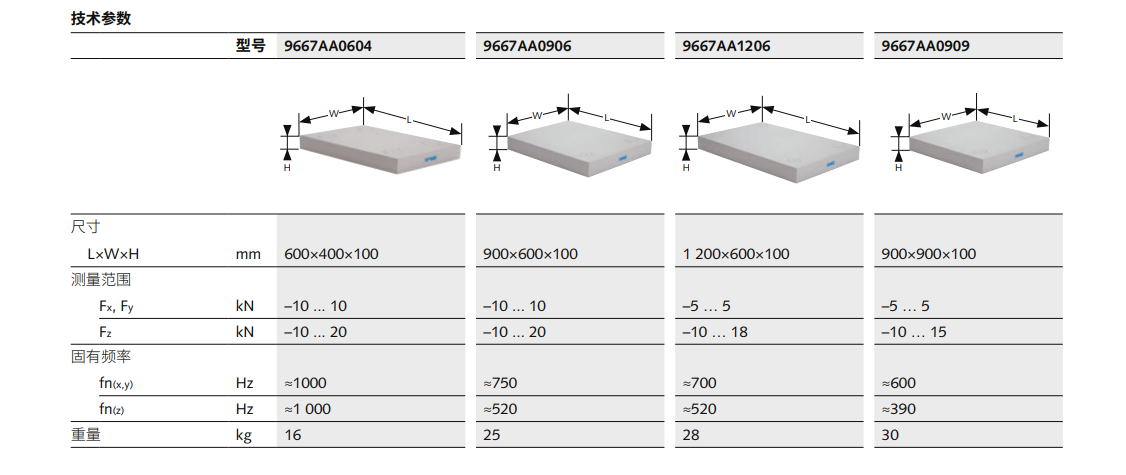

技术参数

量程范围：Fx/Fy ±10kN，Fz 0-20kN（型号可变）

分辨率：低量程0.0009N/位，高量程0.013N/位

采样率：7.8125kHz，24位ADC

同步误差：≤10μs（PTP协议）

固有频率：X/Y轴≈1000Hz，Z轴≈1000Hz（最高）

认证标准：CE认证，符合EN 60529标准

技术优势

1.科研级动态捕捉能力

超宽量程与超载保护：Fz方向最大20kN，静态超载达25kN，覆盖从微力检测（0.4kN低量程）到高强度冲击测试。

三维压电传感技术：线性度±0.2%FSO，交互干扰≤±1.5%，分辨率低至0.0009N，精准解析瞬态力学变化。

2.大规模实验扩展性

多台级联同步：支持16+测力台无缝扩展，通过PTP协议实现时间同步误差≤10μs，适配复杂运动链研究。

模块化安装：兼容9418A走道系统与9428框架，支持自由拼接或永久性安装，满足实验室多样化布局需求。

3.智能化分析生态

Bioware软件套件：实时计算三维分力、COP轨迹、摩擦系数及功率参数，支持FFT滤波与频谱分析。

多模态数据融合：通过以太网接口同步肌电仪（EMG）、加速度计等设备，实现生物力学全维度数据联动。

4.严苛环境可靠性

工业级防护：IP65防护等级，适应高温（0-60℃）、高湿及粉尘环境。

低噪声设计：输出噪声低至0.02N（低量程），温度漂移≤0.5N/min，保障长期数据稳定性。

科研应用场景

1. 运动科学

技术动作优化：分析跳跃、跑步等动作的力学特征（如地面反作用力峰值、压力中心轨迹），优化运动员爆发力与动作效率。

案例模块：短跑起跑力学分析、篮球变向动作横向力评估。

2. 康复医学

步态与平衡评估：量化患者步态对称性、静态平衡能力，制定数据驱动的康复方案。

案例模块：卒中后步态恢复监测、老年跌倒风险预测。

3. 工业工效学

作业负荷分析：评估搬运、重复性动作的力学负荷，优化工作流程与安全防护设计。

4. 生物力学研究

复杂运动链解析：结合多台测力台，探索运动链动力学模型（如关节力矩传递、能量消耗分布）。

科研支持：支持原始数据导出（Excel/MATLAB），助力学术论文发表与理论验证。
