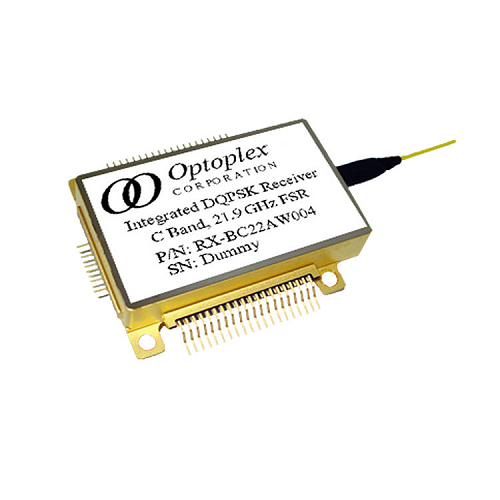

OPTOPLEX 接收器 DQPSK细节介绍
来源：网络
阅读：417
发布时间：2025-06-03 17:56:06
OPTOPLEX 接收器 DQPSK是一款专为高速光通信场景设计的集成化解调设备。其核心优势在于将光学相位解调器（延迟线干涉仪 DLI）、2 对平衡光电二极管及 2 个线性跨阻放大器（TIA）集成于单个蝶形封装中，彻底解决了传统离散方案中光纤路由耦合复杂、偏斜控制困难等问题。与传统方案相比，该接收器通过高度集成化设计，将设备 footprint 大幅缩小，尤其适用于 40G/100G 高速转发器等对空间和性能要求严苛的场景。
性能特点：
调谐与响应效率：相位调谐速度＜1 秒，支持 21.5/21.9/25/28 GHz 等客户定制自由频谱范围（FSR），并可实现频谱峰值与 25 GHz ITU 网格对齐的无噪声版本。
信号质量优化：消光比＞16 dB，倾斜＜1.0 ps，偏振相关相移度＜5，确保高速信号解调的准确性；OSNR 性能达 20 dB，适应复杂光网络环境。
功耗与集成优势：功耗＜1.5 W，封装尺寸仅 50×30×7.5 mm（不含准直器与引脚），较离散方案大幅降低功耗与空间占用。
主要技术参数：
自由频谱范围（FSR）：21.5、25、33.3、43、50、57、65、66.7 GHz
温度相关频移：＜10 GHz
比特率：43 Gbps（NRZ-DPSK）
光输入功率：-6 dBm 至 +8 dBm
应用场景：作为独立解调模块，DQPSK支持相干光通信系统中的 DQPSK 信号解码，提升系统频谱效率与传输距离。也能直接适配 40G DQPSK 转发器与 100G DP-DQPSK 转发器，满足长途干线与数据中心高速互联需求。
