应用笔记：激光二极管连接
相关产品：所有 PicoLAS 短脉冲驱动器
激光二极管与任何 PicoLAS 短脉冲驱动器的连接都至关重要。错误的连接、连接电缆的选择等都会导致上升时间过慢。本应用笔记展示了不同激光二极管连接方式对上升时间的测量结果。所用的驱动器是 LDP-V 50-100。
寄生杂散电感是电缆最重要的影响因素。由于趋肤效应，铜线厚度与短脉冲无关。
|
|
连接类型 |
电流 |
设置图 |
电流上升时间 |
|
1 |
使用低阻抗带状线直接短路驱动器的输出端。请确保手册中建议这样做。 将二极管直接连接到设备也可以达到相同的值。 |
|
|
约3.5 ns |
|
2 |

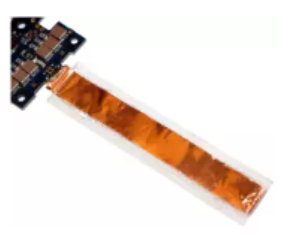

自制带状线激光二极管。 长度：100 毫米 |
|
|
约7 ns |
|
3 |
长腿激光二极管。 |
|
|
长腿激光二极管 |
|
4 |
带圆形利兹线的激光二极管。 长度：100 毫米 |
|
|
> 130 ns |
