在开发更高能效电子器件的竞争中，理解原子尺度的材料特性至关重要。光学光谱技术——这种利用光对材料进行表征的非侵入性分析方法，无疑是推动半导体研究发展的基石技术之一。从拉曼光谱到椭圆偏振术，这些技术让研究人员能够以前所未有的精度探索半导体材料的奥秘。
半导体技术的发展
拉曼光谱技术在测量半导体材料结晶度方面尤为有效，例如碳化硅（SiC）、铜铟镓硒（CIGS）和碲化镉（CdTe）。该技术基于光子与分子的非弹性散射现象：当入射光与材料晶格振动相互作用时，会产生可测量的能量偏移（即拉曼位移）。这种位移如同光谱指纹，可用于识别半导体结构中的晶相、缺陷及应力状态——这些参数对优化电子器件性能与制造工艺至关重要。

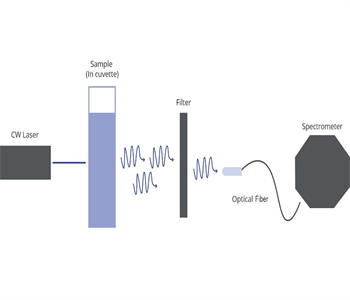

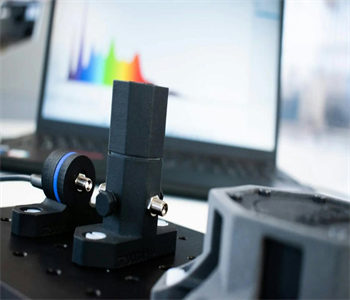

光致发光光谱技术则是将特定波长的光照射到材料表面，使内部电子受激跃迁至高能级。当电子回落到低能态时，会释放出可被光谱仪探测的光（见图1）。通过分析产生的光谱，不仅能获取材料的组分信息，还能精准检测缺陷。对于碳化硅等晶体材料，该技术甚至能依据数据特异性解析晶格缺陷的内部应力分布。
自20世纪60年代以来，椭圆偏振术已发展到能够精确测量微电子器件中纳米级薄膜的灵敏度。其工作原理是向材料表面投射偏振光，通过检测光线与材料相互作用后偏振状态的变化，并结合样品理论模型进行分析，从而解析出材料的光学特性与厚度等关键参数。因此，该技术主要应用于测定薄膜厚度与光学常数，同时也可用于表征材料成分、掺杂浓度及结晶度等信息。
光学光谱技术对新兴半导体领域的影响
在精度与性能至关重要的新型半导体技术开发中，光学光谱技术发挥着关键作用。人工智能（AI）领域正是当前半导体技术亟待快速突破的重要方向之一。事实上，全球半导体市场预计在2025年将实现15%的增长¹，其核心驱动力正是人工智能的快速发展。随着AI日益渗透日常生活，半导体器件必须持续优化速度、热稳定性及功耗表现，以满足巨大的算力需求。
拉曼光谱与椭圆偏振术等技术为实现这一目标提供了可能——它们能精准评估先进制程节点中材料的应变状态与均匀性等关键特性。这些特性直接影响晶体管开关速度与散热效率，对打造高性能AI芯片至关重要。为进一步增强分析效能，探针台及微操系统²等高精度表征工具可与光谱技术联用，在器件制造过程中建立电学性能与材料特性的直接关联。
半导体在快速发展的量子计算产业中同样占据核心地位，其被用于制造量子比特（量子信息的基本单元）。与传统比特非0即1的特性不同，量子比特能够同时处于多种状态。这一特性使量子计算机能并行执行大量计算，从而解决传统计算机无法处理的复杂问题。
用于量子计算的半导体材料需要高度可控的量子态，量子点（纳米尺度半导体粒子）便是其中代表。量子计算系统对原子尺度的缺陷极其敏感，而光学光谱技术正可对此进行评估：例如光致发光光谱能探测影响量子相干时间与比特保真度的激子行为及缺陷态；拉曼光谱则可识别导致量子退相干的光子相互作用。这些技术通过对量子器件材料进行筛查，成为质量控制不可或缺的关键工具。
光学光谱技术同样推动着新一代半导体材料的研发，尤其是二维材料领域。这类材料由单层原子构成晶体结构，具有独特的电学、光学和机械性能。2004年石墨烯的成功剥离引发了二维材料的研究热潮——这种单层碳原子材料以其卓越的导电性和强度闻名于世。
此后该领域迅速发展，二硫化钼（MoS₂）和二硫化钨（WS₂）等材料在超薄晶体管应用中展现出巨大潜力³。凭借原子级厚度与可调控特性，二维材料已成为制造更小型、更高能效半导体器件的有力竞争者。光学光谱技术对其发展至关重要：拉曼光谱常用于识别材料层数与缺陷检测，而椭圆偏振技术可精确测定二维薄膜厚度并评估其均匀性。
未来发展方向
总体而言，随着半导体研究的持续演进，光学光谱技术将通过提供设计与规模化未来材料及器件所需的高精度分析，始终保持其不可替代的地位。当前技术需着重提升空间、时间与光谱分辨率，使纳米尺度表征更加高效便捷。通过将光谱技术与机器学习相结合，并开发原位测量能力以实现实时工艺监控，这些进步将共同塑造半导体发展的未来图景。
