Agiltron光纤可变衰减器VOAD-T57115313
1900 阅读
- 品牌名称：Agiltron
- 规格型号：VOAD-T57115313
- 产品资料：Agiltron光纤可变衰减器VOAD-T57115313.pdf
产品介绍
VOAD 系列可变光衰减器由带宽高达 1.5 kHz 的函数发生器直接驱动，提供高达 >30 dB 的衰减。它是实验室使用的便捷工具。0 至 8 V 的驱动电压控制无极性光传输，随着施加电压的增加而降低，调制高达 1.5 kHz。大多数电压源（包括电源、函数发生器和数模转换器 (DAC)）都可用于控制这些电子 VOA。MEMS VOA 是一种静电设备，需要的电流很小。但是，施加超过 15 V 的电压可能会损坏该设备。VOA 是光学双向的。
性能特点
- 通过施加 0 至 8 V 信号来控制光功率
- 响应范围从 DC 到 1.5 kHz
- 由函数发生器直接驱动
- 单模和 PM 操作
- 覆盖波长范围从 450 至 2300 nm
- FC/APC 连接器标准（其他可用）
- BNC 输入
- 3 ms 快速响应
- 良好的重复性
低功耗

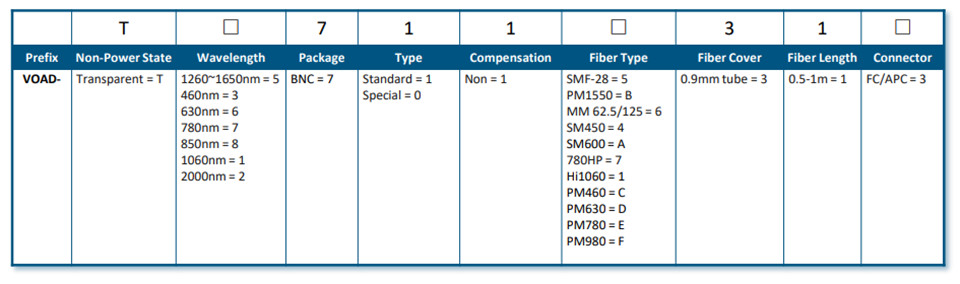

选型指南
技术参数
产地：美国
工作波长
单模：450...2300nm
多模：810-890...1260-1600
插入损耗：0.5...5 dB
PDL (SM)：max.0.3 dB
重复性 (0-30, @15dB)：max.0.2 dB
波长相关损耗 (@20dB)：max.0.63 dB
消光比 PM 光纤：16...30 dB
重复性 (@10dB, 0-60 °C)
未补偿：max.0.5 dB
补偿：max.0.2 dB
回波损耗min.
SM, PM：50 dB
MM：35 dB
衰减min.
SM, PM：40 dB
MM：30 dB
驱动电压
SM, PM：0...7 V
MM：0...9 V
响应时间：max.1 ms
重复率：max.1500 Hz
耐久性：1012 次循环
功耗（max）：max.0.2 mW
ESD：max.500 V
工作温度：-10...70 °C
存储温度：-40...85 °C
光功率处理：max.400 mW

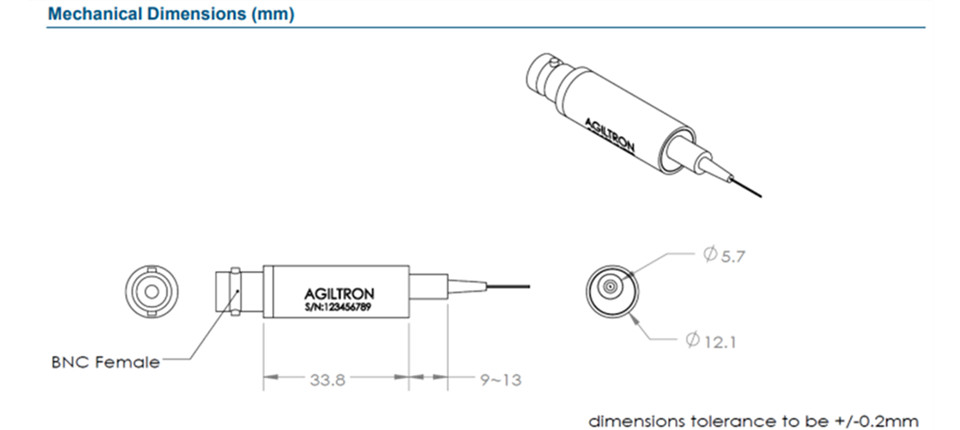

产品尺寸
