产品介绍

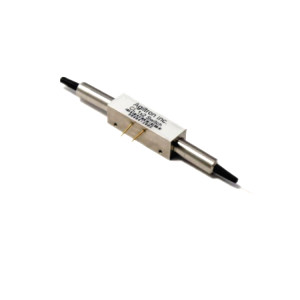

可旁路光纤循环器可在环行模式或旁路模式下工作。在环行模式下，它与普通的 3 端口环行器一样工作，进入端口 1 的光线通过端口 2 输出，而进入端口 2 的光线通过端口 3 输出。在旁路模式下，进入端口 1 的光线将绕过端口 2，通过端口 3 输出。这两种工作模式之间的切换是通过电气控制信号激活的。这是通过我们的非机械式配置实现的，该配置还具有锁存功能，可在驱动信号移除后保留所选的工作模式。我们的全固态可旁路环行器具有插入损耗低、通道隔离度高、开关速度快、可靠性和可重复性高等特点。
性能特点
- 固态高速
- 低插入损耗
- 高隔离
- 故障安全闭锁
- 非机械式
- 紧凑坚固
- 直接低压驱动装置

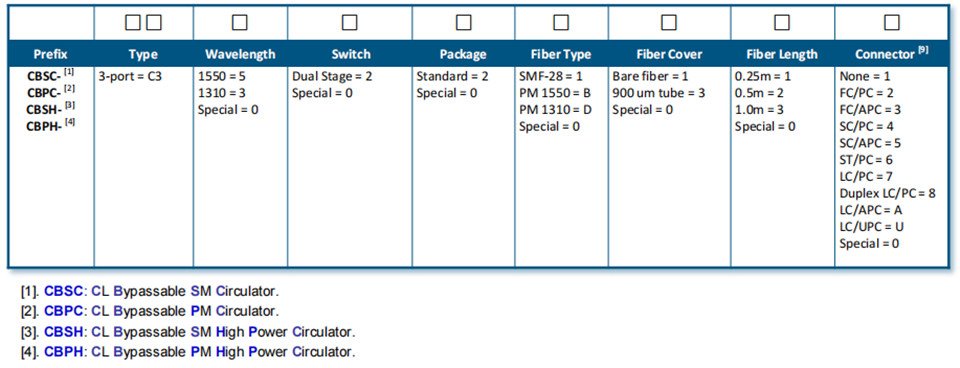

选型指南
技术参数
产地：美国
工作波长：1520...1580 nm
1295...1325 nm
插入损耗：typ.0.7 dB，max.1.0 (1.2 ) dB
隔离度：min.40 dB，typ.50 dB
指向性：min.40 dB，typ.50 dB
回波损耗：min.50 dB，typ.55 dB
PDL （SM 系列）：typ.0.1 dB，max.0.2 dB
消光比（PM 系列）：min.18 dB，typ. 25 dB
光开关速度（上升、下降）：5...10 µs
重复率：2K Hz
耐久性：min.1015 周期
偏振模色散：max. 0.2 ps
器件类型：固态级锁存
工作温度：-5...70 °C
存储温度：-40...85 °C
光功率处理：typ. 300 mW，max. 500 mW
max. 2 W

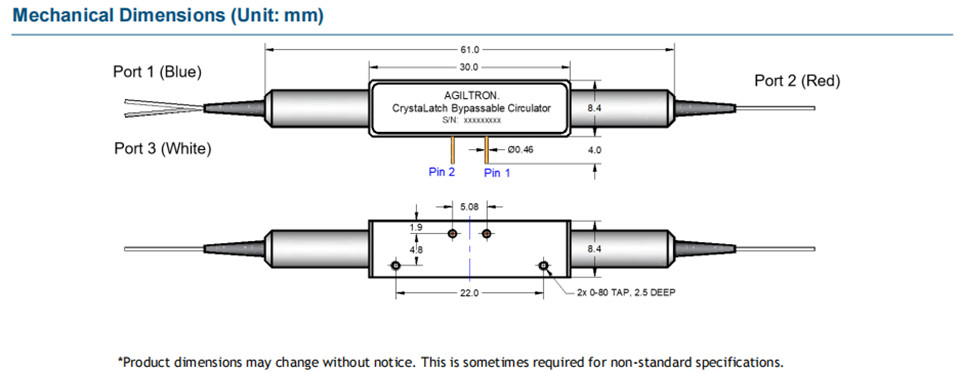

产品尺寸
产品应用
光信号路由
PMD 补偿
网络保护
恢复
突发切换
可配置增减
信号监测
仪表
