产品介绍

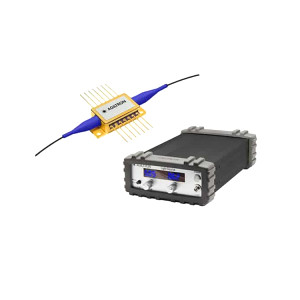

SOAB 是一种高饱和输出功率、高带宽、低噪声的增压光放大器。它采用有效率的 InP/InGaAsP 量子阱（QW）层结构和可靠的脊波导设计，确保性能稳定。该放大器采用标准 14 引脚蝶形封装，集成了热电冷却器 (TEC) 和热敏电阻，可实现准确的热管理。SOAB 对偏振不敏感，可放大所有偏振态，是在线放大的选择。它可配备单模（SM）或偏振保持（PM）光纤尾纤，两种尾纤均以 FC/APC 连接器端接。对于 PM 尾纤型号，连接器键与慢轴对齐。可选配置包括输入端、输出端或两者均不带隔离器或偏振不敏感隔离器，以消除反射引起的噪声。SOAB 为满足光放大需求提供了多功能、可靠的解决方案。
SOAB 的基本工作原理与半导体激光器相同，但没有反馈。SOAB 通过受激发射放大入射光。当光线穿过有源区时，会使这些电子以光子的形式失去能量，并回到基态。这些受激发射的光子波长与光信号波长相同，从而放大了光信号。
性能特点
- O 波段光放大
- 在线光信号增强

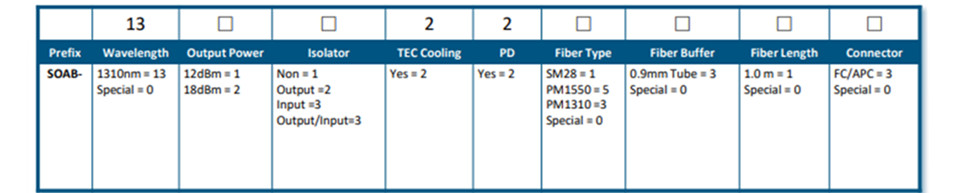

选型指南
技术参数
产地：美国
工作电流：typ. 700，max. 750 mA
中心波长：1265...1295 nm
光学 3 dB 带宽：min.80 dB，typ. 87 nm
饱和输出功率 @ -3 dB：12...18 dBm
小信号增益@ PIN= -20 dBm，λ = 1312 nm：min.27 dB，typ. 30 dB
增益纹波（有效值）@ Iop：typ.0.2 dB，max. 0.3 dB
噪声系数：typ.7 dB，max. 9 dB
正向电压：typ.1.6 V，max. 2.0 V
TEC 工作温度：25...70 °C
TEC 电流：typ.0.4 V，max.1.5 A
TEC 电压：typ.0.5 V，max.4.0 V
热敏电阻电阻：10 kΩ

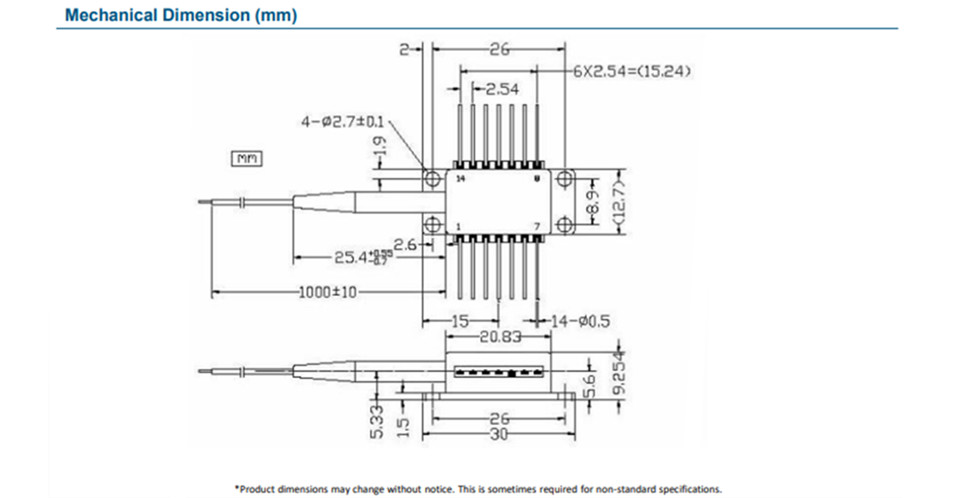

产品尺寸
产品应用
仪器
传感器
通信
