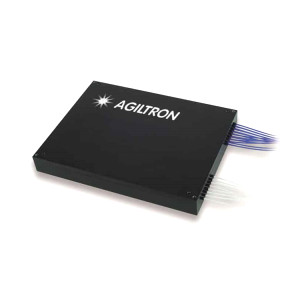

Agiltron光纤开关 – 2DMSWJ-04165113331
825 阅读
- 品牌名称：Agiltron
- 规格型号：MSWJ-04165113331
- 产品资料：Agiltron 光纤开关 – 2D MSWJ系列MSWJ-04165113331.pdf
产品介绍
MEMS 四路 1×16 光纤开关基于反射硅镜，将光从输入光纤引导至 16 根输出光纤中所需的输出光纤。每个状态之间的光路长度差异很小。该开关是双向的。矩阵开关独立，切换过程中几乎没有碰撞干扰。该模块在紧凑的金属外壳中集成了四个 1×16。它包含一个带有由 5VDC 供电的控制电子设备的 PCB。TTL 控制接口是标准配置。带有 GUI 的 USB 或 RS232 可通过带有壁式可插拔电源和计算机接口电缆的可选适配板实现。该模块符合 RoHS、CE 和 GR-1073 标准。封装坚固，盒子上带有光电接口连接器。
性能特点
- 串扰高达 70dB
- 紧凑
- 低成本
- 高可靠性

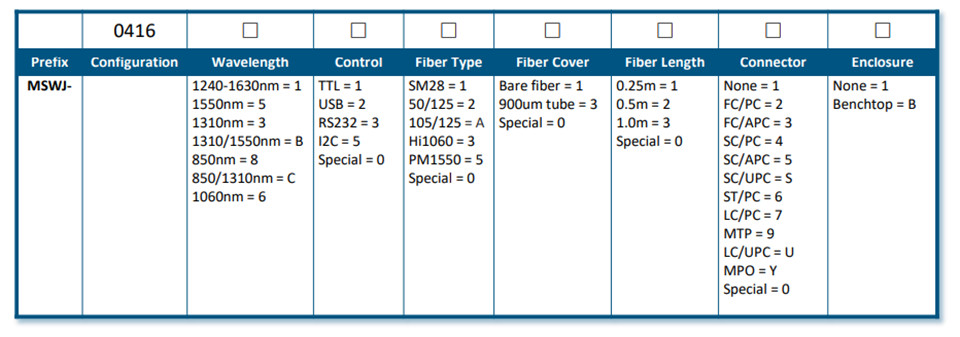

选型指南
技术参数
产地：美国
|
参数 |
min |
典型值 |
max |
单位 |
|
波长 |
1260 |
|
1625 |
nm |
|
测试波长 |
|
850~1310 |
|
nm |
|
插入损耗 |
|
1.4 |
1.6 |
dB |
|
带连接器的插入损耗 |
|
|
≤ 1.4 |
dB |
|
串扰（开/关比） |
50 |
|
|
dB |
|
回波损耗 |
30 |
|
|
dB |
|
可重复性 |
|
|
0.03 |
dB |
|
偏振相关损耗 |
|
|
0.15 |
dB |
|
波长相关损耗 |
|
|
0.3 |
dB |
|
温度相关损耗 |
|
|
0.3 |
dB |
|
切换时间 |
|
5 |
30 |
ms |
|
响应时间 |
|
|
20 |
ms |
|
ESD等级（HBM） |
500 |
|
|
V |
|
光功率处理 |
|
300 |
500 |
mW |
|
寿命 |
10⁹ |
|
|
周期 |
|
驱动电压 |
|
|
5~12 |
V |
|
工作温度 |
-5 |
|
70 |
°C |
|
存储温度 |
-40 |
|
85 |
°C |
|
工作湿度 |
5 |
|
95 |
%RH |
|
存储湿度 |
|
|
95 |
%RH |
|
电源供应 |
0 |
|
5 |
VDC |
|
功耗 |
|
|
2 |
W |
|
光纤长度/公差（无连接器） |
1.0 ± 0.05 |
m |
||
|
光纤类型 |
OM1 (62.5/125), 0.9mm 松套管 |
|||
|
光纤连接器类型 |
MU 适配器 × 4 个，MPO 适配器 × 8 个 |
|||
|
连接器 |
FC/APC (Senko) |
|||
|
控制类型 |
TTL（并行/串行端口兼容），四个开关在同一通道上控制 |
|||

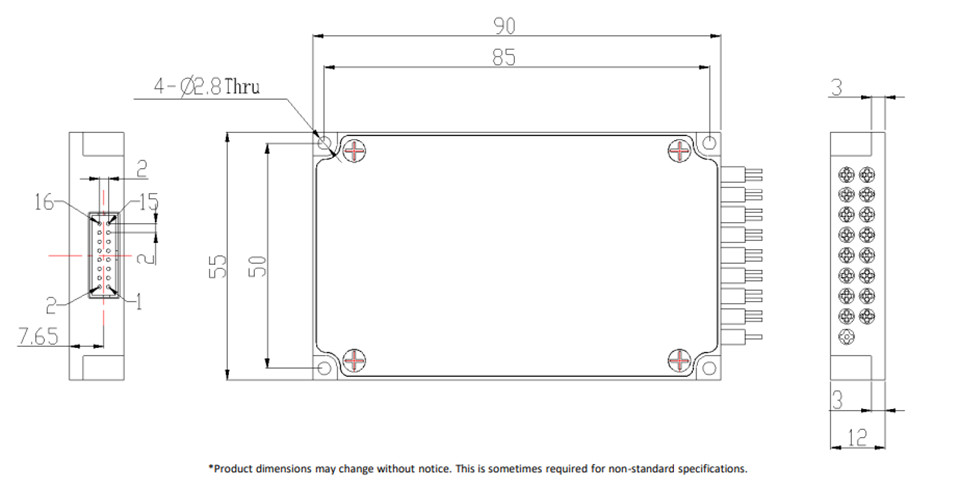

产品尺寸
产品应用
网络
数据存储
传感器系统
仪器
