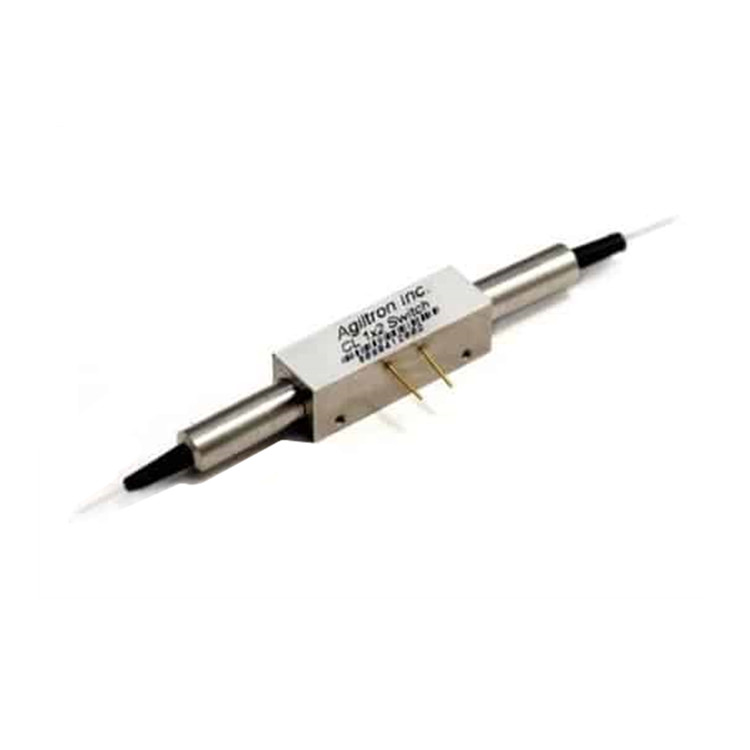

Agiltron光纤开关CLSW-115131331
330 阅读
- 品牌名称：Agiltron
- 规格型号：CLSW-115131331
- 产品资料：Agiltron光纤开关CLSW系列CLSW-115131331.pdf
产品介绍
CL系列光纤开关可将输入光信号重定向至选定的输出光纤。这采用我们的非机械结构实现，并通过电控制信号激活。锁存操作可在驱动信号移除后保留选定的光路。我们的全固态CL光纤开关具有低插入损耗、高消光比、高通道隔离度以及高的可靠性和可重复性。可用的配置包括偏振无关型、保偏型、双向型和高功率型。该系列开关旨在满足严苛的切换要求，包括无故障连续运行、超过25年的使用寿命、在冲击/振动环境下工作、大温度变化以及快速响应时间。
该开关还具有环行器和隔离器功能。该系列开关可选配电子驱动器。
性能特点
- >20dB 串扰
- <1dB 损耗
- 1310nm, 1550nm, 1650nm
- 单模、保偏
- 固态高速（上升/下降时间 <10µs）
- 高可靠性
- 故障安全锁存
- 低插入损耗
- 直接低压驱动
- 紧凑
- 低成本

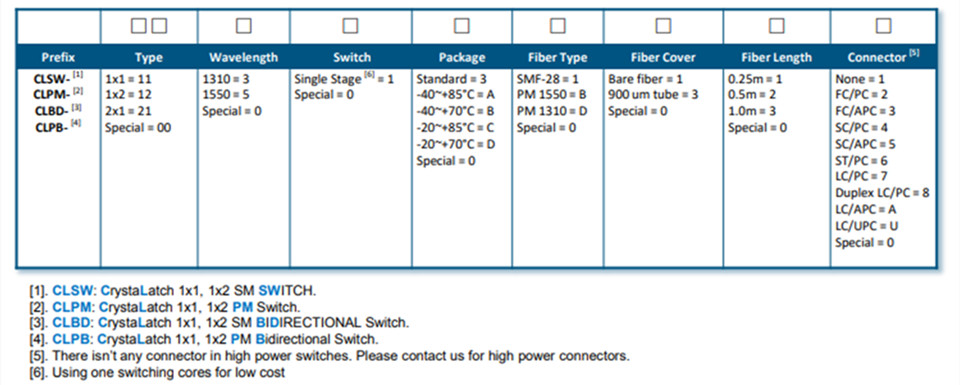

选型指南
技术参数
产地：美国
|
参数 |
Min |
典型值 |
Max |
单位 |
|
工作波长 |
1520 |
1550 |
1580 |
nm |
|
|
1295 |
1310 |
1325 |
nm |
|
插入损耗 |
|
0.7 |
1.0（1.2） |
dB |
|
串扰 |
双向 |
18 |
25 |
dB |
|
|
单向 |
20 |
28 |
dB |
|
回波损耗 |
50 |
55 |
|
dB |
|
PDL（单模系列） |
|
0.1 |
0.2 |
dB |
|
消光比（保偏系列） |
18 |
25 |
|
dB |
|
光开关速度（上升/下降） |
5 |
|
10 |
μs |
|
重复率 |
|
2K |
|
Hz |
|
偏振模式色散 |
|
0.1 |
0.2 |
ps |
|
工作温度 |
-5 |
|
70 |
°C |
|
存储温度 |
-40 |
|
85 |
°C |
|
光功率处理能力 |
|
200 |
300 |
mW |
|
耐久性 |
10¹⁵ |
|
|
次循环 |

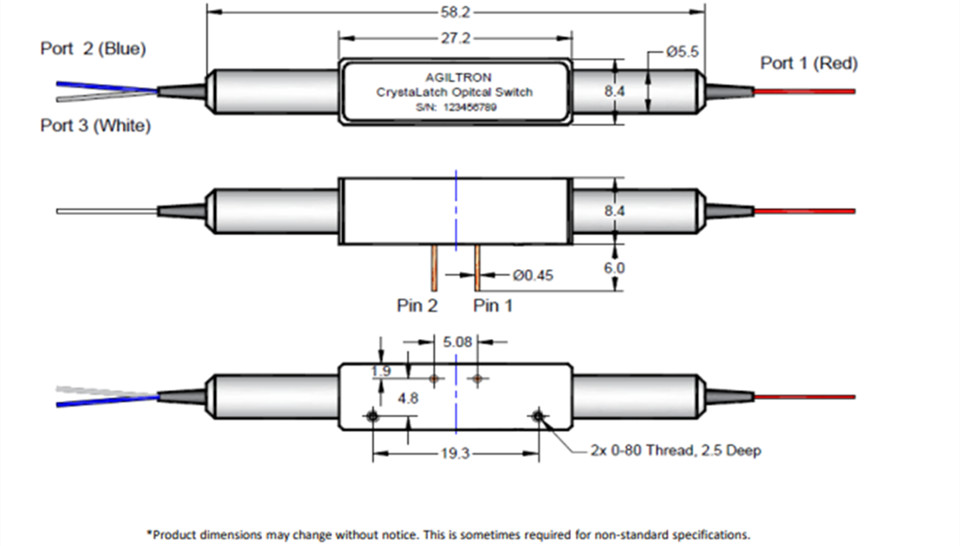

产品尺寸
产品应用
光通道阻断
可配置的分插
系统监控
仪器仪表
