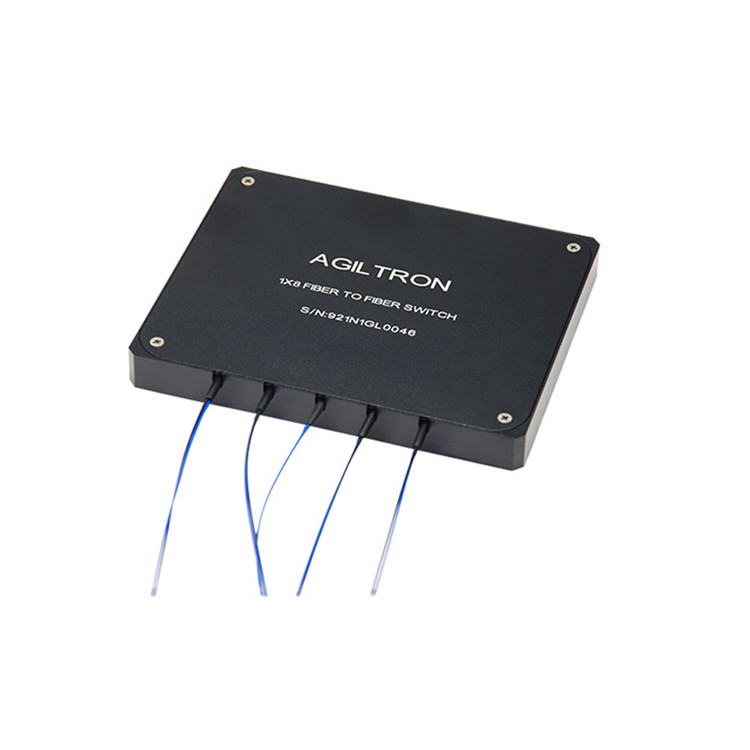

Agiltron光纤开关FFSW-18AC0133311
472 阅读
- 品牌名称：Agiltron
- 规格型号：FFSW-18AC0133311
- 产品资料：Agiltron光纤开关FFSW系列FFSW-18AC0133311.pdf
产品介绍
FF系列光纤开关通过微机械光纤将光通道连接到光纤自动对准平台，并通过继电器激活。先进的设计显著提升了性能，提供低光损耗、无需镀膜的宽波长工作、高功率处理能力以及成本。锁定操作可在驱动信号移除后保留所选的光路。该开关为双向，可通过5V TTL方便地控制。
FF系列开关无需使用透镜，可兼容所有类型的光纤，包括单模、多模、保偏、双包层、可弯曲、大芯径和小芯径光纤。设备中的光路是双向的。该开关使用特殊配制的折射率匹配液体，不会产生荧光。该液体填充的间隙小于5 µm。
性能特点
- 500nm-2400nm
- 超低损耗
- 抗振动
- 单模、保偏、多模
- 双向
- 低光学畸变
- 高隔离度
- 高可靠性
- 故障安全锁存
- 无环氧树脂光路
- 低成本

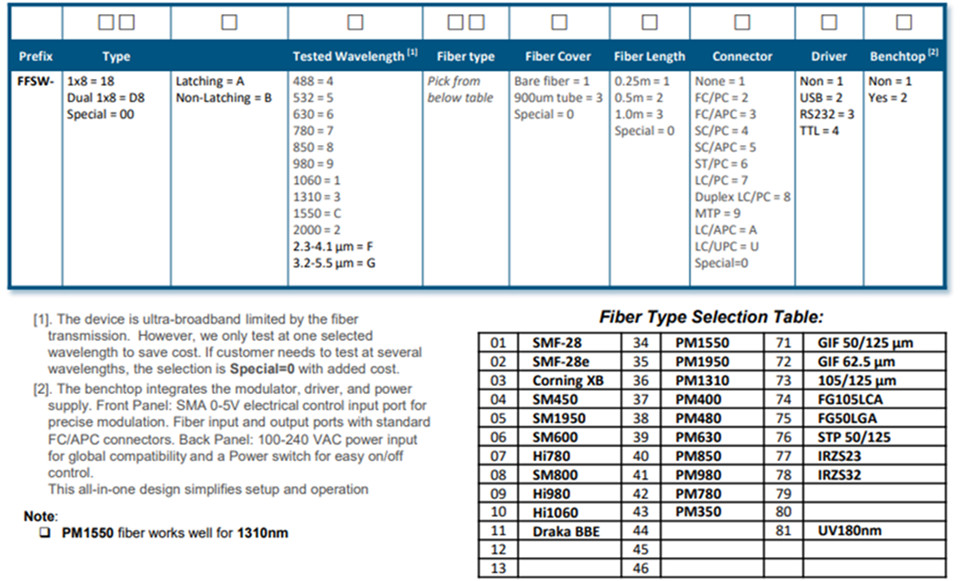

选型指南
技术参数
产地：美国
|
参数 |
Min. |
典型值 |
Max. |
单位 |
|
波长 |
500 |
|
2000 |
nm |
|
插入损耗 |
|
1 |
1.2 |
dB |
|
波长相关损耗 |
|
0.05 |
0.1 |
dB |
|
偏振相关损耗 |
|
|
0.1 |
dB |
|
偏振消光比 |
22 |
25 |
30 |
dB |
|
回波损耗
串扰开/关比 |
|
5535 |
|
dB |
|
|
50 |
|
dB |
|
|
开关时间 |
|
15 |
20 |
ms |
|
可重复性 |
|
|
±0.02 |
dB |
|
耐久性 |
10⁷ |
|
|
循环 |
|
重复率 |
|
|
5 |
Hz |
|
工作光功率 |
|
|
0.5 |
W |
|
工作电压 |
4 |
5 |
7 |
VDC |
|
工作电流（锁存/非锁存） |
|
30 |
70 |
mA |
|
开关类型 |
锁存/非锁存 |
|
||
|
工作温度 |
-20 |
|
80 |
°C |
|
存储温度 |
-40 |
|
85 |
°C |

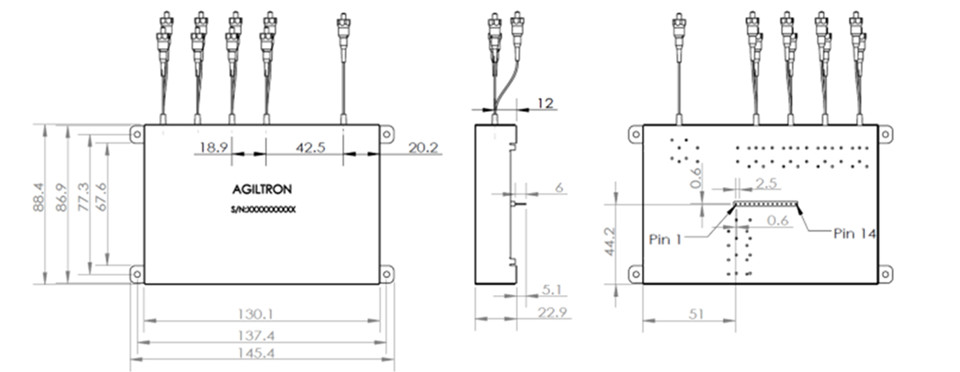

产品尺寸
产品应用
保护
仪表
