产品介绍

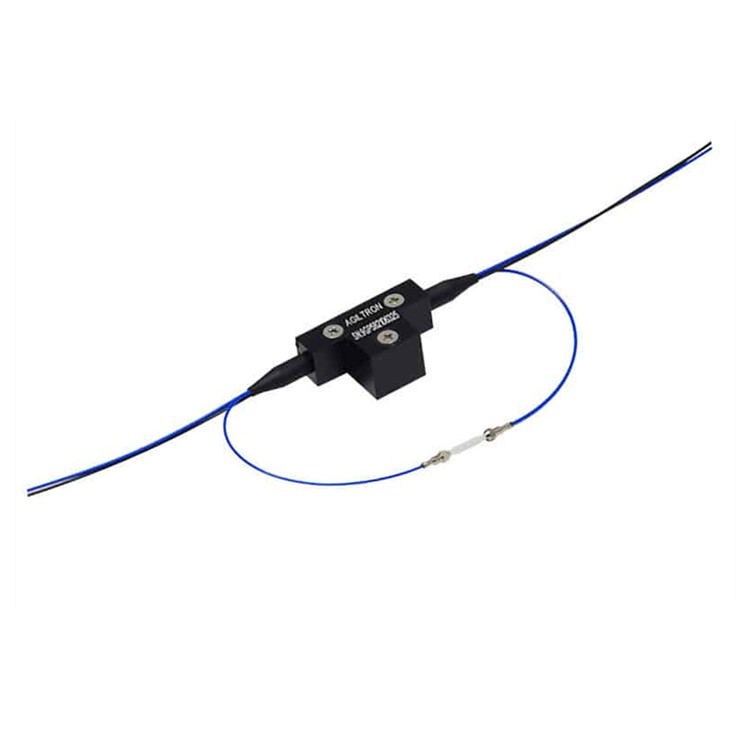

FF系列光纤开关通过微机械光纤将光通道连接到光纤自动对准平台，并通过继电器激活。先进的设计显著提升了性能，提供的低光损耗、低波长依赖性（无需涂层）、高功率处理能力以及低成本。锁定操作可在移除驱动信号后保留所选光路。该开关集成了电子位置传感器。该开关为双向，可通过5V TTL方便地控制。
FF系列开关无需使用透镜，可兼容所有类型的光纤，包括单模、多模、保偏、双包层、可弯曲、大芯径和小芯径光纤。设备中的光路是双向的。该开关使用特殊配制的折射率匹配液体，不会产生荧光。该液体填充的间隙小于5 µm。
性能特点
- 抗振动
- 双向
- 超低损耗 ~ 0.1dB
- 保偏
- 超宽波长 300-2000nm
- 超大消光比 > 70dB
- 超宽工作温度 -40 至 80℃
- 高光功率处理能力 1W
- 所有光纤类型：单模、多模、保偏、大纤芯

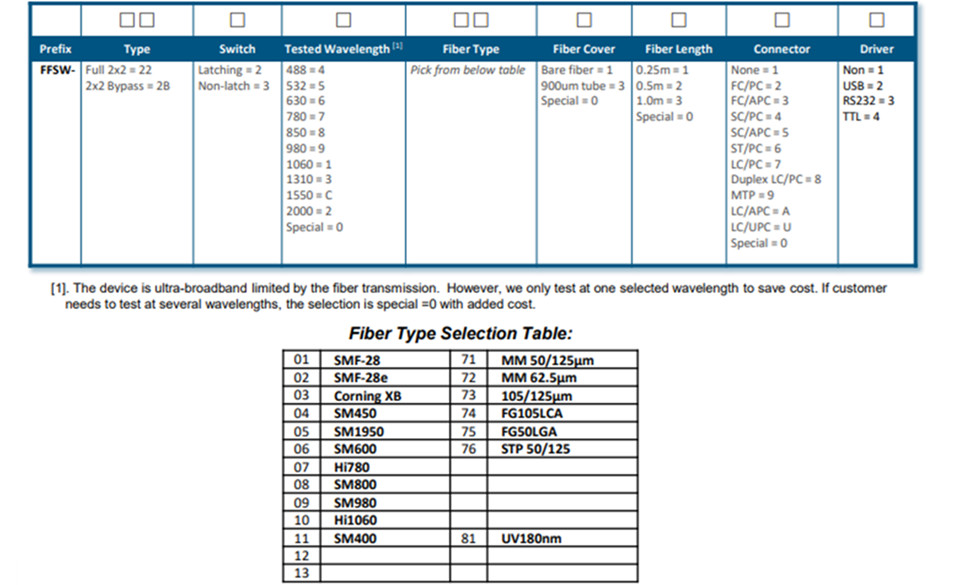

选型指南
技术参数
产地：美国
|
参数 |
min |
典型值 |
max |
单位 |
|
波长 |
350 |
|
2500 |
nm |
|
插入损耗 |
|
1 |
|
dB |
|
波长相关损耗 |
|
|
0.1 |
dB |
|
偏振相关损耗 |
|
|
0.1 |
dB |
|
偏振消光比 |
22 |
|
30 |
dB |
|
回波损耗 串话开/关比 |
5235 |
55 |
|
dB |
|
60/ 65 |
|
|
dB |
|
|
切换时间 |
|
3 |
|
ms |
|
可重复性 |
|
|
±0.1 |
dB |
|
耐久性 |
108 |
|
|
周期 |
|
重复频率 |
|
|
5 |
Hz |
|
工作光功率 |
|
0.5 |
0.5 |
W |
|
工作电压 |
4.5 |
5 |
5.5 |
VDC |
|
工作电流（锁存/非锁存） |
|
30 |
60 |
mA |
|
切换类型 |
锁存/非锁存 |
|
||
|
工作温度 |
-40 |
|
80 |
°C |
|
存储温度 |
-50 |
|
90 |
°C |

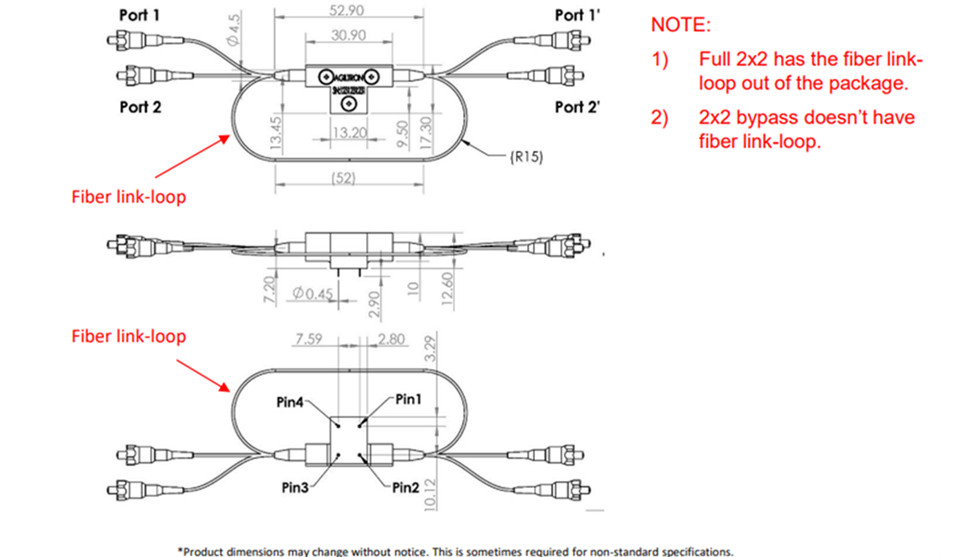

产品尺寸
产品应用
保护
仪表
