产品介绍

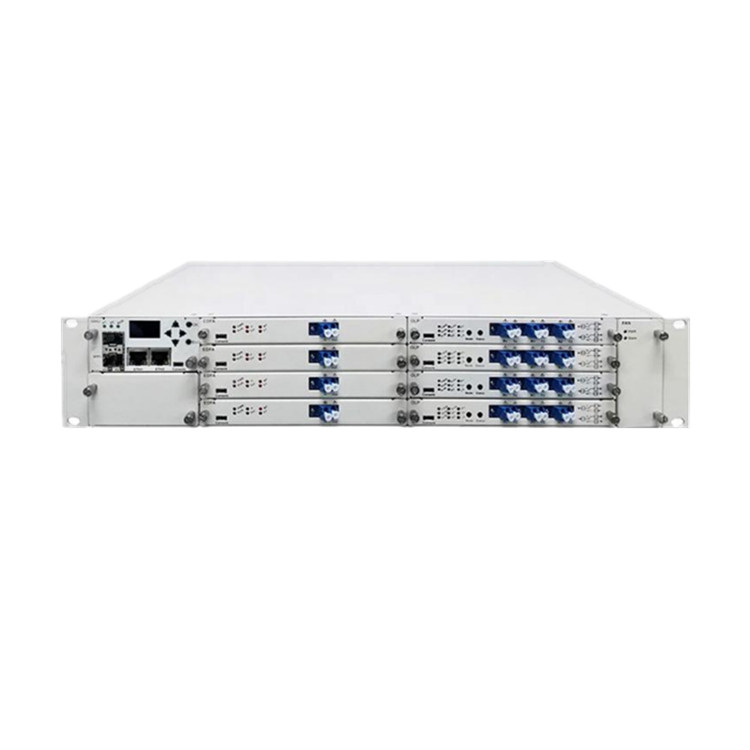

FFSY系列光纤开关是一款交钥匙系统，具有用户友好的图形用户界面 (GUI)。FFSY 的设计使其能够兼容任何定制光路配置。它提供高的光学性能，包括几乎无损耗的转换、对波长依赖性小（仅受光纤特性限制）的超宽带、小于毫秒级的快速光切换、低的温度依赖性、大开关比以及抗振动性。它采用自主研发的晶圆级硅基微机械自动对准平台，通过光纤间的直接耦合连接光通道。已建立的光路中填充了折射率匹配液体，消除了空气间隙、透镜和涂层。光学转换连续，不会出现模式畸变或不必要的表面反射相关问题。该平台坚固耐用，对温度和振动不敏感。FFSY系列开关可兼容所有类型的外径为0.125毫米的光纤，包括单模、多模、保偏、双包层、可弯曲、大芯径和小芯径光纤。FF开关拥有其他技术无法比拟的性能。
性能特点
- 无信号失真。
- 超低插入损耗。
- 宽带。
- 锁存。
- 所有光纤类型。
- 该开关由 RS232 或 USB 计算机接口控制。另有 GPIB 和 LabVIEW 版本可供选择。
- 订购表包含标准控制接口列表。此外，我们还提供命令列表，以协助客户工程师进行编码。对于有需要的客户，我们提供客户接口代码编写服务，需额外收费。
- 该开关采用特殊配方的折射率匹配液体，不会产生荧光。该液体填充的间隙小于 5 µm。
- 采用保偏光纤的开关以与光纤相同的方式传输两个偏振光。

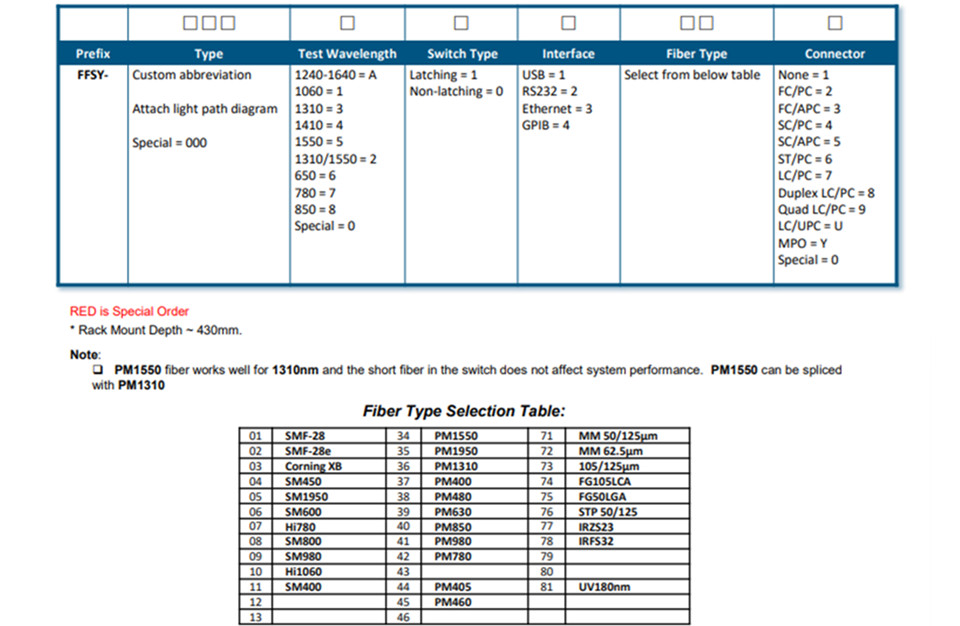

选型指南
技术参数
产地：美国
|
参数 |
min |
典型值 |
max |
单位 |
|
工作波长 |
400 |
1260~1650 |
1800 |
nm |
|
插入损耗 |
0.5 |
1 |
3 |
dB |
|
串扰，开/关比 |
55 |
60 |
70 |
dB |
|
消光比（保偏光纤） |
22 |
|
30 |
dB |
|
切换速度（上升/下降） |
|
0.7 |
2 |
ms |
|
耐久性 |
107 |
|
|
次循环 |
|
偏振相关损耗 |
|
0.04 |
0.2 |
dB |
|
波长相关损耗 |
|
0.01 |
0.02 |
dB |
|
回波损耗 |
45 |
55 |
|
dB |
|
重复性 |
|
0.05 |
0.1 |
dB |
|
功耗 |
|
5 |
10 |
W |
|
工作温度 |
-5 |
|
65 |
°C |
|
光功率处理能力 |
|
300 |
500 |
mW |
|
存储温度 |
-40 |
|
85 |
°C |
|
开关类型 |
非锁存/锁存 |
|||
产品应用
量子系统
传感器系统
仪器
光谱学
