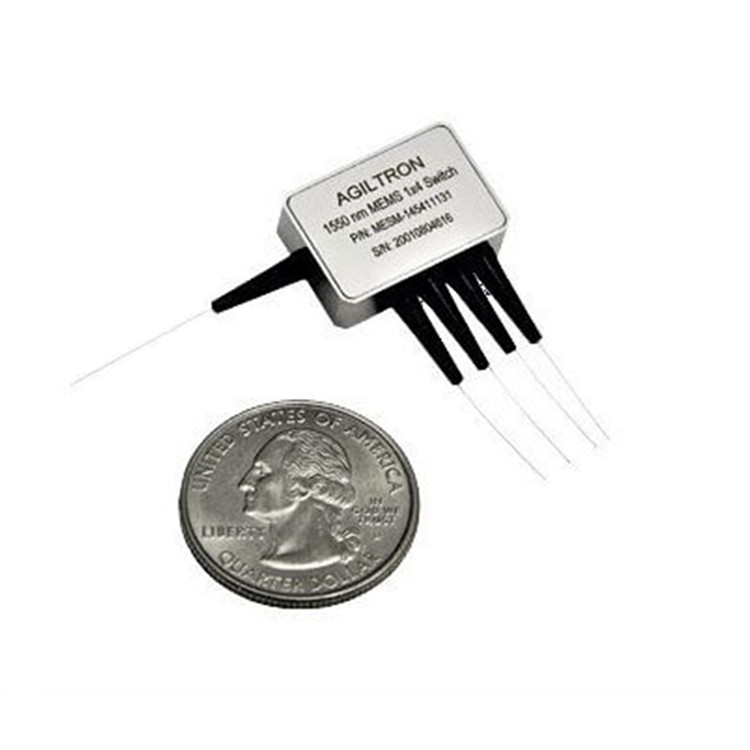

Agiltron光纤开关MESM-135111333
480 阅读
- 品牌名称：Agiltron
- 规格型号：MESM-135111333
- 产品资料：Agiltron光纤开关MESM-135111333.pdf
产品介绍
MEMS 1×4 锁存型系列光纤开关通过将输入光信号重定向到选定的输出光纤来连接光通道。该开关采用MEMS 配置，并通过电控制信号激活。其独特之处在于其采用坚固耐用的热激活微镜运动而非旋转运动。
这种新颖的设计显著降低了封装要求，简化了驱动电子设备，提供了高稳定性和低成本。
性能特点
- 高可靠性
- 超小尺寸
- 1260 - 1610 nm
- 单模和保偏
- 低成本
- 固有抗静电能力
- 直接TTL控制

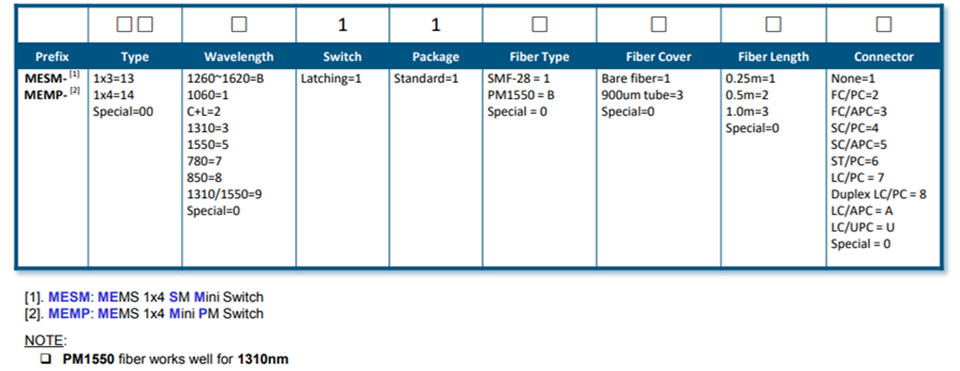

选型指南
技术参数
产地：美国
|
参数 |
min |
典型值 |
max |
单位 |
|
工作波长 |
单波段：850±40, 1310±40 或 1510±40双波段：850±40 和 1310±40、1310±40 和 1510±40宽波段：1260~1620 |
nm |
||
|
插入损耗[1] |
|
0.6 |
1.0 (1.2) |
dB |
|
波长相关损耗 |
|
0.15 |
0.3 |
dB |
|
偏振相关损耗（PDL (SM)） |
|
|
0.1 |
dB |
|
消光比（PM） |
18 |
|
|
dB |
|
串扰 |
50 |
|
|
dB |
|
回波损耗 |
50 |
|
|
dB |
|
切换时间 |
|
5 |
10 |
ms |
|
可重复性 |
|
|
±0.05 |
dB |
|
重复频率 |
|
|
5 |
Hz |
|
耐久性 |
109 |
|
|
周期 |
|
切换类型 |
锁存式 |
|
||
|
工作温度 |
-5 |
|
70 |
°C |
|
存储温度 |
-40 |
|
85 |
°C |
|
光功率处理（CW） |
|
300 |
500 |
mW |
|
光纤类型 |
SM：SMF - 28 或等效物PM：Panda 250、Panda 400 光纤或等效物MM：MM 50/125、MM 62.5/125 或等效物 |
|
||

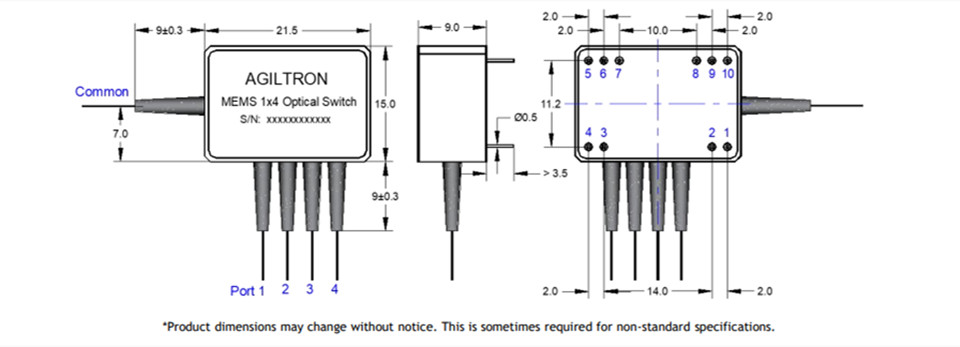

产品尺寸
产品应用
信道阻塞
可配置的分/加
系统监控
仪表
