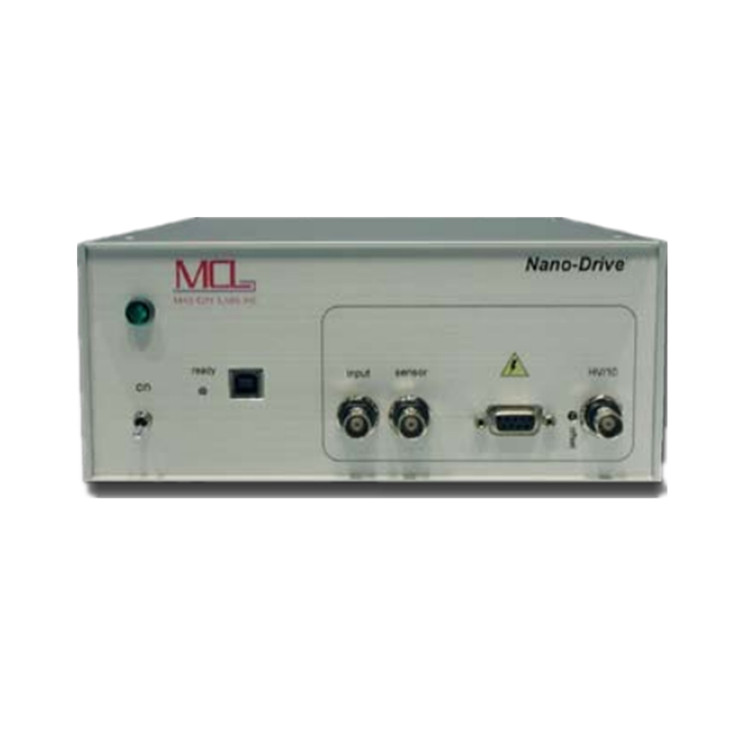

Mad City Labs单轴定位控制器Nano-Drive 1
- 品牌名称：Mad City Labs
- 规格型号：Nano-Drive 1
- 产品资料：Mad city labs单轴定位控制器Nano-Drive Series.pdf
Nano-Drive 系列控制器是用于亚纳米级定位的完整电子套件。所有 Nano-Drive 控制器均包含低噪音、低漂移abs.位置控制、带宽选择和闭环反馈功能。闭环反馈确保位移与输入电压呈高度线性关系，并且不会因压电陶瓷促动器固有的蠕变和滞后现象而导致定位误差。
Nano-Drive 3（3 轴）控制系统。所有Nano-Drive均通过前面板 BNC 接口提供标准模拟控制输入 (0-10V)。此外，还可选择 16 位或 20 位 USB 数字控制接口，实现“即插即用”连接。Nano-Drive 的单轴和多轴版本均允许用户选择较低的系统带宽，从而为高负载设置提供额外的稳定性裕度。
前面板输出 BNC 接口可访问实时位置传感器信号和促动器驱动信号 (HV/10)。标准模拟位置指令信号配置为 0-10V 输入，其他范围可根据要求提供。AR-10 选项（-10V 至 +10V 指令信号）与 Veeco Bioscope/Nanoscope IV 控制器兼容，可通过连接接线盒实现。NanoDrive 还提供电路板形式，适用于 OEM 或定制应用。
纳米定位器与 Nano-Drive 控制器组合构成一个校准系统，可根据客户的特定运动要求进行单独调整和优化。负载（样品质量）、运动类型（步进、扫描等）以及所需的定位速度等因素均会纳入定制设置。高功率版本 Nano-Drive 85 适用于需要连续、高速扫描和快速步进响应的应用。
- 适用于所有 Mad City Labs 纳米定位系统的闭环伺服/驱动器
- 比例积分反馈
- 模拟或数字 (USB) 定位控制
- 提供高功率型号，可实现连续高速扫描
- 符合 CE 标准
ND45-x：升级到功能更强大的 Nano-Drive 45 控制器（x = 轴数）。
NS85-x：升级到功能更强大的 Nano-Drive 85 控制器（x = 轴数）。
USB16x：16 位 USB 接口（x = 轴数）。
USB20x：20 位 USB 接口（x = 轴数）。
AR-10：模拟输入电压范围：-10 V 至 +10 V。
AR-6：模拟输入电压范围：-6 V 至 +6 V。
AR-5：模拟输入电压范围：-5 V 至 +5 V。
ISS：图像扫描同步，兼容 Becker 和 Hickl 产品以及 PicoQuant TCSPC。
SO：用于 Nano-Drive 的扫描偏移电位器。
OCL：每轴开环/闭环开关。
RM：用于 Nano-Drive 的机架安装硬件。
PicoBOB：用于将 PicoQuant PicoHarp 连接到带有 ISS 选项的 Nano-Drive 控制器的接线盒。
|
产地 |
美国 |
|
模拟输入（每轴） |
0 V 至 +10 V |
|
输入连接器 |
BNC |
|
控制信号输入阻抗 |
10 kΩ |
|
短路保护 |
有 |
|
闭环反馈控制 |
比例积分 |
|
输出信号 |
传感器，HV/10 |
|
输出连接器 |
BNC |
|
平台连接器 |
DB-9 |
|
工作温度 |
5°C 至 40°C |
|
控制电流（持续） |
max.50 mA |
