Eitzenberger线性轴EZ-2352-066（Stroke 20）
474 阅读
- 品牌名称：Eitzenberger
- 规格型号：EZ-2352-066（Stroke 20）
- 产品资料：Eitzenberger线性轴EZ-2352-066.pdf
产品介绍

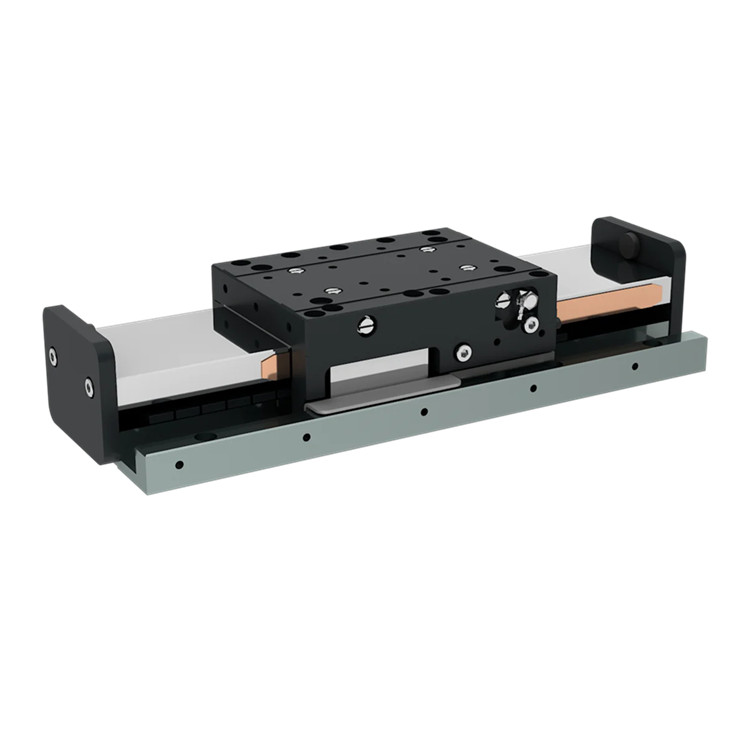

高度集成的结构与紧凑设计使该轴系在安装空间受限的情况下仍能胜任高精度定位任务。尽管体积紧凑，该轴系仍具备良好的承载能力和倾斜力矩，可垂直安装或侧置。该线性轴系适用于中小行程，负载达max.30N。硬质涂层铝制滑轨由Tecnotion UC3电机动态驱动。预紧力通过磁组实现。该轴配备Heidenhain增量式测量系统（LIK 21）。镀铬钢导轨提供2种标准长度，特殊长度可定制。
性能特点
- 滑块尺寸：90 x 66 毫米（长 x 宽）
- 载荷4 千克
- 增量式测量系统
- 动态线性电机，速度达 2.5 米/秒
- 高定位精度
- 紧凑型设计
技术参数
|
产地 |
德国 |
|
行程 |
20 mm |
|
定位精度（未补偿） |
2 μm |
|
重复定位精度（双向） |
50 nm |
|
位置稳定性 |
30-100 nm |
|
垂直/水平直线度（XTZ/XTY） |
1 μm |
|
俯仰角（XRY） |
10 μrad |
|
偏航角（XRZ） |
10 μrad |
|
无负载速度 |
max.2.5 m/s |
|
无负载加速度 |
max.50 m/s² |
|
安装位置 |
无限制 |
|
尺寸（长×宽×高） |
131×75×39.7 mm |
|
载荷 |
max.4 kg |
|
垂直推拉载荷能力(Z) |
350 N |
|
侧向承载能力(Y) |
90 N |
|
Y轴倾斜力矩 |
5 Nm |
|
X轴倾斜力矩 |
1.5 Nm |
|
Z轴倾斜力矩 |
1.5 Nm |
|
移动质量(滑块) |
0.4 kg |
|
总质量(含滑块) |
1.6 kg |
|
编码器 |
|
|
类型 |
增量式 |
|
传感器信号 |
1Vpp / RS422 |
|
驱动器 |
|
|
类型 |
同步无铁芯 |
|
中间电路供电（交流三相） |
max.45V（直流60V） |
|
持续推力 |
8 N |
|
峰值推力 |
28 N |
|
恒流臂 |
0.7 |
|
峰值电流臂 |
2.5 |
|
电缆长度 |
1 m |
|
接口与环境 |
|
|
空气消耗量 |
9 Sl/min |
|
供气压力 |
5 bar |
|
平均故障间隔时间 |
> 20,000 h |
|
限位开关 |
无 |
|
洁净室适用性 |
适用 |

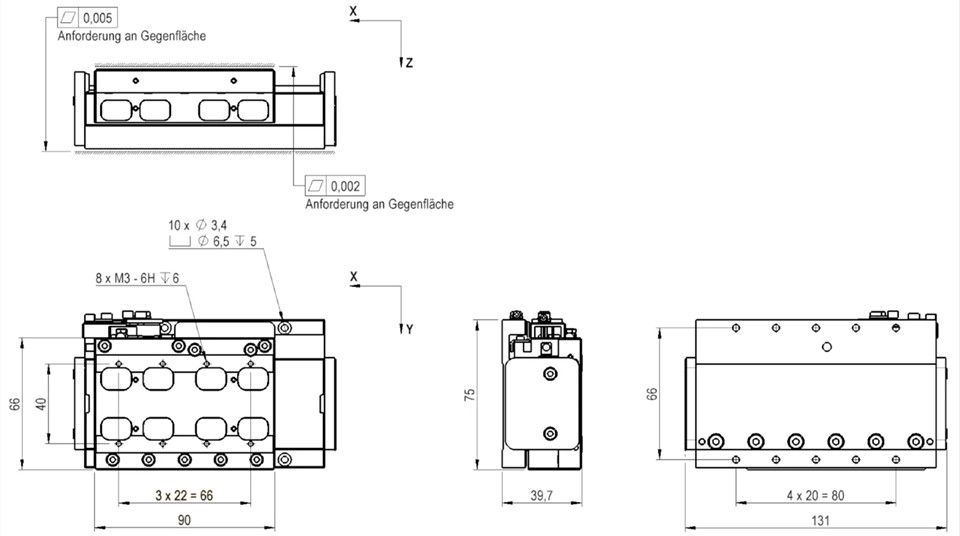

产品尺寸
产品应用
应用领域：检测技术、非接触式二维测量、检测用传感器与摄像头定位、电子及PCB制造、AOI（自动光学检测）、自动化流程。
通用场景：对动态性能、精度、重复性、平滑扫描运动及快速稳定时间有严苛要求的应用场景。
