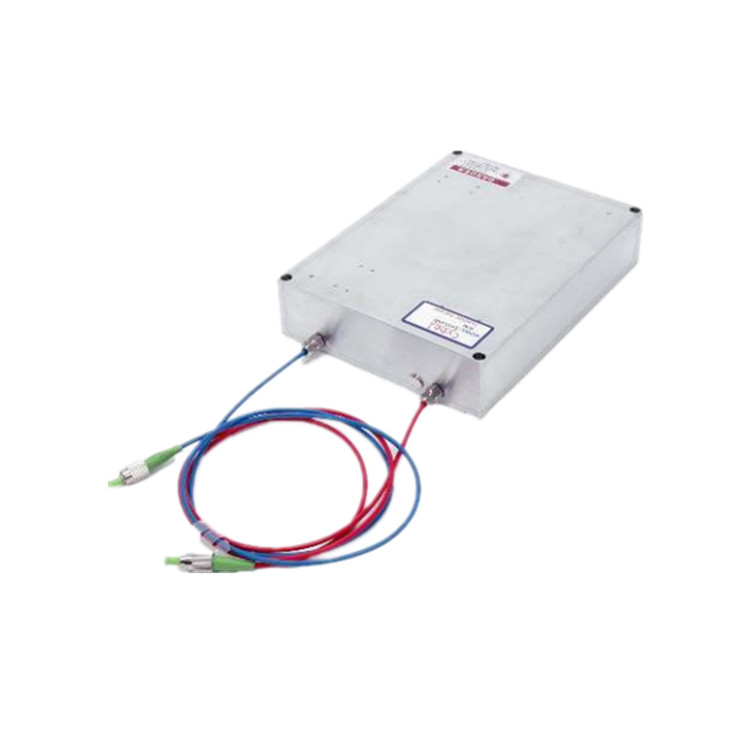

Cybel宽带钬光纤放大器SCIROCCO-AMP-1950
266 阅读
- 品牌名称：Cybel
- 规格型号：SCIROCCO-AMP-1950
- 产品资料：Cybel宽带钬光纤放大器SCIROCCO-AMP-1950.pdf
产品介绍
Cybel SCIROCCO-1950是一款宽带钬掺杂光纤放大器（TDFA），覆盖1880nm至2020nm的光谱窗口。这款眼安全TDFA专为需要高增益与低噪声系数（NF）组合的光纤系统放大而设计。在1950nm波长下可提供高达40dB的小信号增益，噪声系数低于5dB。饱和状态下，该放大器可在140nm光带宽内输出+30/33/37dBm（1/2/5W）功率，带内光信号噪声比（OSNR）大于50dB。
SCIROCCO-1950采用紧凑有效率的OEM模块设计，同时支持标准单模光纤与保偏光纤版本。可选配信号丢失保护功能。所有放大器运行参数及ACC/APC模式均通过RS-232端口进行控制。
性能特点
- 小信号增益：40 dB
- 低噪声系数：<5dB
- 饱和输出功率
− 1W (30dBm)
− 2W (33dBm)
− 5W (37dBm)
- 带宽 1880 至 2020nm
- 单频工作
- 单模，M²≈1
- 支持单模与多模光纤版本
- RS-232-USB接口
- 光路中断保护功能
技术参数
|
产地 |
美国 |
|
中心波长 |
1880-2020 nm |
|
小信号增益 |
>40 dB |
|
最小输出功率 |
+30/33/37dBm (1/2/5W) |
|
噪声系数 |
<5 dB |
|
偏振扩展比 |
≥ 17 dB |
|
光束质量因子 (M²) |
~1 M² |
|
输出隔离器 |
30 dB |
|
输入/输出光纤长度 |
1 m |
|
光纤类型 |
标准型或偏振保持型 |
|
监测光纤长度 |
1 m |
|
电压 |
18 至 30 V |
|
预热时间 |
20 Min |
|
功耗 |
30 W |
|
控制接口 |
RS 232 |
|
控制模式 |
ACC-APC |
|
尺寸 |
200×150×43 mm |
|
储存温度 |
-20至65 °C |
|
工作温度 |
0至50 °C |
|
湿度 |
5至95 % |
产品应用
测试与测量
光学前置放大器
激光雷达
