产品介绍

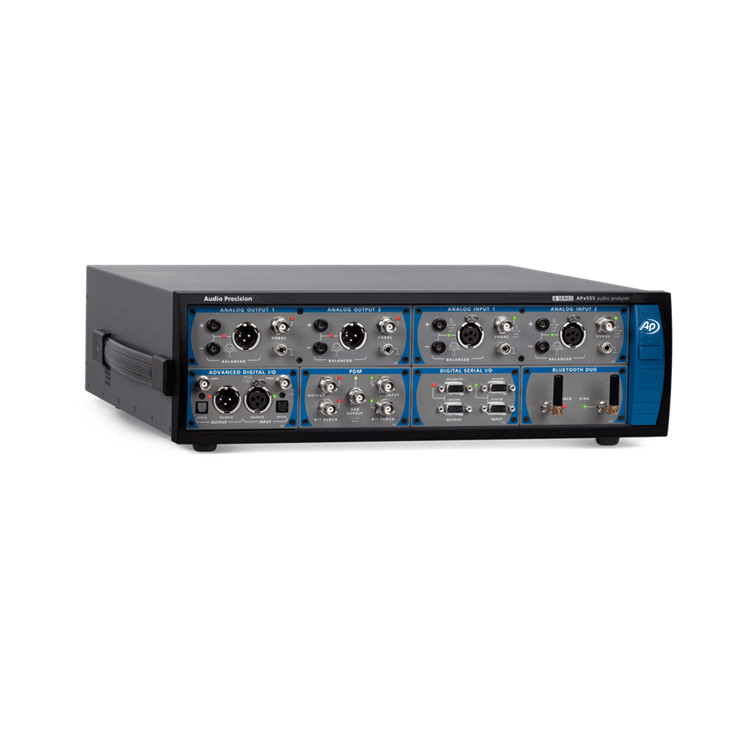

APx555 是一款高性能的双通道音频分析仪。它专为研发工程师和生产技术人员打造，满足他们对更高性能、丰富的数字 I/O 选项以及快速直观的软件的需求，堪称音频分析仪的标杆之作。
性能特点
- 传递函数：传递函数测量能够利用任何宽带信号，提供设备的复杂频率响应函数，包括幅值和相位（或实部和虚部）。
- 这项强大的功能是对 APx 软件序列模式的补充，使任何 APx 分析仪都能用作多通道动态信号分析仪或所谓的双通道 FFT 分析仪。借助传递函数和任何宽带信号（包括语音、音乐或噪声），APx 用户现在可以评估其设备或系统的复杂频率响应、相干性和脉冲响应。
- AP 的传递函数能够对多次采集的信号进行无缝且重叠的分析。它还包括一项突破性的基于信号的触发功能，无需在开环测试应用中使用导频音，使其成为测试“智能”音频设备的理想选择。
- 无需编写代码的自动化和完整的 API：APx500 测量软件是目前先进的音频测量接口。用户可以直接在图形用户界面 (GUI) 中创建包含用户提示、限值和外部应用程序调用等复杂程序，从而节省时间和成本，并确保后续更新轻松无忧，无需任何开发工作。使用APx API 创建自定义接口和应用程序间的自动化。我们为 Visual Basic.NET、C#、MATLAB、LabVIEW 和 Python 提供了丰富的文档和示例。项目和自动化程序可以与世界各地的其他 APx 设备共享。
- 通用软件平台：APx 音频分析仪使用通用软件平台，使测试和结果的共享更加便捷。所有测试设置都保存在一个项目文件中，方便在世界各地的研发和生产设施之间复制测试设置。项目文件与 B 系列和旧款 APx 仪器兼容，并且每个项目都是独立的，因此无需担心依赖关系或链接失效的问题。用户甚至可以在项目文件中嵌入波形文件和图像。为了与客户、合同制造商或管理层分享测量结果，APx 会自动生成丰富的图形报告，突出显示合格/不合格限值，并提供导出为 PDF、HTML、Excel、CSV、RTF 或 MATLAB 文件的选项。
技术参数
|
产地 |
美国 |
|
发生器性能 |
|
|
正弦频率范围 |
0.001 Hz 至 80 kHz（DAC） |
|
|
5 Hz 至 204 kHz（模拟） |
|
频率精度 |
3 ppm（DAC） |
|
|
30 ppm（模拟，调谐） |
|
互调失真 (IMD) 测试信号 |
SMPTE、MOD、DFD、DIM |
|
幅度（平衡） |
max.26.66 Vrms |
|
幅度精度 |
±0.03 dB |
|
平坦度（5 Hz–20 kHz） |
±0.008 dB |
|
残余总谐波失真加噪声 (THD+N)（22 kHz 带宽） |
–117 dB + 1.0 µV |
|
|
典型值 <–120 dB（1 kHz，2.0 V） |
|
模拟输出配置 |
非平衡、平衡（差分和单端）、CMTST |
|
数字输出采样率 |
27 kS/s 至 200 kS/s |
|
|
27 kS/s 至 108 kS/s 光信号 |
|
ADC 测试偏置电压范围 |
-0.4 至 +4.2 VDC |
|
分析仪性能 |
|
|
额定输入电压 |
max.230 Vpk |
|
带宽 |
max.>1 MHz |
|
互调失真 (IMD) 测量能力 |
SMPTE、MOD、DFD、DIM |
|
幅度精度 (1 kHz) |
±0.03 dB |
|
幅度平坦度 (10 Hz–20 kHz) |
±0.008 dB |
|
残余输入噪声 (22 kHz 带宽) |
≤1.0 µV |
|
残余总谐波失真加噪声 (THD+N) (22 kHz 带宽) |
–117 dB + 1.0 µV |
|
|
典型值 <–120 dB (1 kHz，2.0 V) |
|
独立谐波分析仪 |
H2–H10 |
|
FFT 长度 |
max.1248K 点 |
|
直流电压测量 |
是 |
