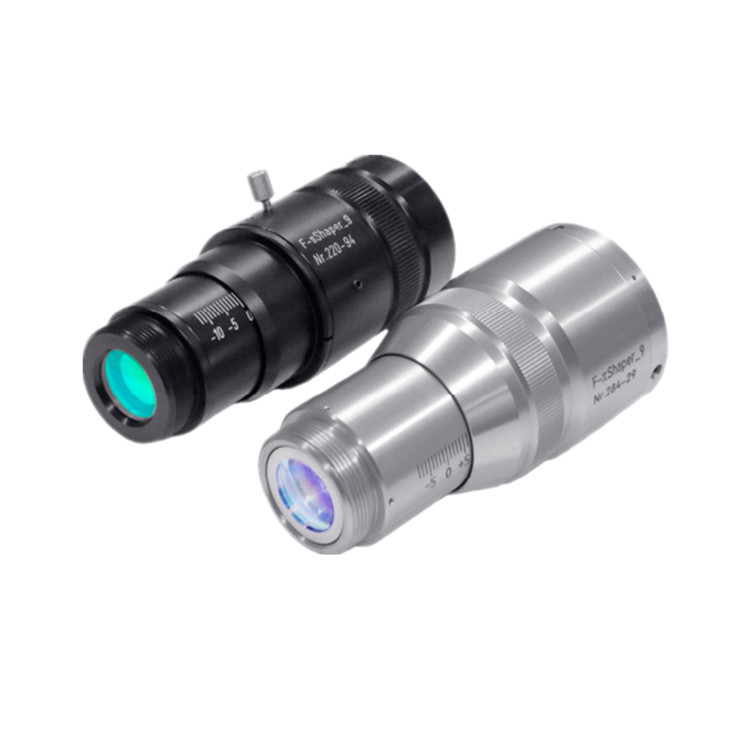

adloptica光束整形器Focal-πShaper 9_HP
- 品牌名称：adloptica
- 规格型号：Focal-πShaper 9_HP
- 产品资料：Adloptica光束整形器Focal-πShaper.pdf
一系列高工作效率光束整形器，用于将高斯光束转换为平顶或甜甜圈形状的聚焦激光束，适用于高功率皮秒和飞秒激光器：紫外、可见光、近红外和中红外波段。借助这些独特的工具，灵活操控聚焦光斑的强度分布成为现实。Focal-πShaper 具有近乎 100 percent的效率，且无旁瓣，可实现微加工聚焦光斑的形状：“平顶”、“反高斯”、“甜甜圈”。
- 易于集成到设备中
- 紧凑型设计，适用于科学和工业应用
- 可与任何类型的衍射limited聚焦透镜配合使用
- 易于对准
- 透镜距离灵活，范围为 20…500 mm，其他距离需与供应商协商
- 针对扫描光学器件进行了优化，例如：反射镜和多边形扫描器、F-Θ 透镜
|
型号 |
光谱，nm |
设计波长，nm |
应用基于 |
|
_1940_HP |
1850 - 2050 |
1940 |
中红外 |
|
_1550_HP |
1450 - 1650 |
1550 |
近红外 |
|
_1064_HP |
1020 - 1100 |
1064 |
Nd:YAG，光纤，其他近红外 |
|
_TiS_HP |
750 - 850 |
800 |
Ti:蓝宝石，近红外 |
|
_532_HP |
510 - 550 |
532 |
二次谐波Nd:YAG，类似激光器 |
|
_355_HP |
340 - 370 |
355 |
三次谐波Nd:YAG，类似激光器 |
|
_266_HP |
255 - 275 |
266 |
四次谐波Nd:YAG，类似激光器 |
|
产地 |
德国 |
|
类型 |
伽利略式望远镜，无内焦 |
|
输入光束 |
- TEM00，准直或低发散/会聚光束，发散角范围为±5 mrad |
|
|
- 直径 < 16 mm |
|
|
- 高斯光束的2ω直径为5...6 mm (1/e²) |
|
输出光束 |
- 准直或低发散/会聚光束 |
|
|
- 针对衍射limited透镜焦区内光斑强度分布的操控进行了优化 |
|
|
- 直径 < 16 mm |
|
聚焦光斑 |
- 圆形 |
|
|
- 可变轮廓：平顶、“反高斯”、“甜甜圈”形状，使用同一光束整形器 |
|
透射率 |
工作光谱范围内 > 97% |
|
直径 |
44 mm（_1064_HP 为 39 mm） |
|
长度 |
93 mm（_1064_HP 为 104 mm） |
|
安装方式 |
外螺纹 M27x1入口 |
|
重量 |
< 220 克 |
改进的光学设计使 Focal-πShaper 能够轻松调节并集成到您的应用中：
3D 打印（选择性激光熔化）
微加工
钻孔
划线
切割
微焊接
太阳能电池加工技术
地球物理研究中的激光加热
