产品介绍

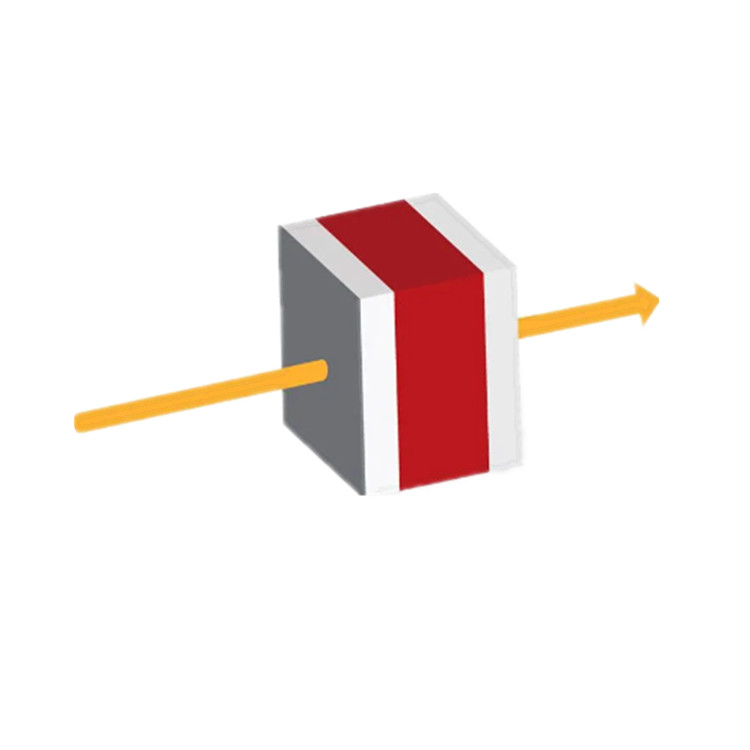

IWG（集成波导法拉第隔离器）的核心是采用飞秒激光工艺精细刻蚀的波导。这种工艺可生成石榴石薄片，保持法拉第旋转特性，并能像其他波导一样导光。IWG 隔离器采用紧凑的无透镜设计，并提供灵活的安装方式，这意味着它们可以轻松集成到现有系统中，避免昂贵的改造。
石榴石薄片作为IWG的核心材料，具有显著的法拉第旋转效应。当光线通过置于磁场中的石榴石薄片时，其偏振方向会发生旋转，这一特性是法拉第隔离器工作的基础。飞秒激光刻蚀的波导结构能够确保光线在石榴石薄片中沿着预定的路径传播，同时保持其法拉第旋转特性不受影响。这意味着IWG能够在导光的同时，实现光信号的隔离和方向控制。
无透镜设计意味着光线在IWG内部直接通过波导进行传输和隔离，无需经过额外的透镜元件进行聚焦或准直。此外，IWG还提供了灵活的安装方式，可以根据实际应用需求进行定制和调整。这意味着IWG可以轻松集成到现有的光通信、传感或激光系统中，无需对系统进行昂贵的改造或升级。
性能特点
- 易于与PIC集成
- 超紧凑外形尺寸
- 无磁铁、无环氧树脂
- 片上和片外集成
技术参数
|
产地 |
加拿大 |
|
工艺 |
飞秒激光 |
|
插入损耗 |
<0.6 dB |
|
隔离度 |
>25 dB |
|
回波损耗 |
50 dB |
|
工作波长 |
1550 nm |
|
透镜 |
无 |
|
集成 |
片上和片外 |
|
材料 |
石榴石薄片 |
|
旋转效应 |
法拉第 |
|
集成 |
PIC |
产品应用
PIC 收发器
激光芯片、放大器
光子传感器
