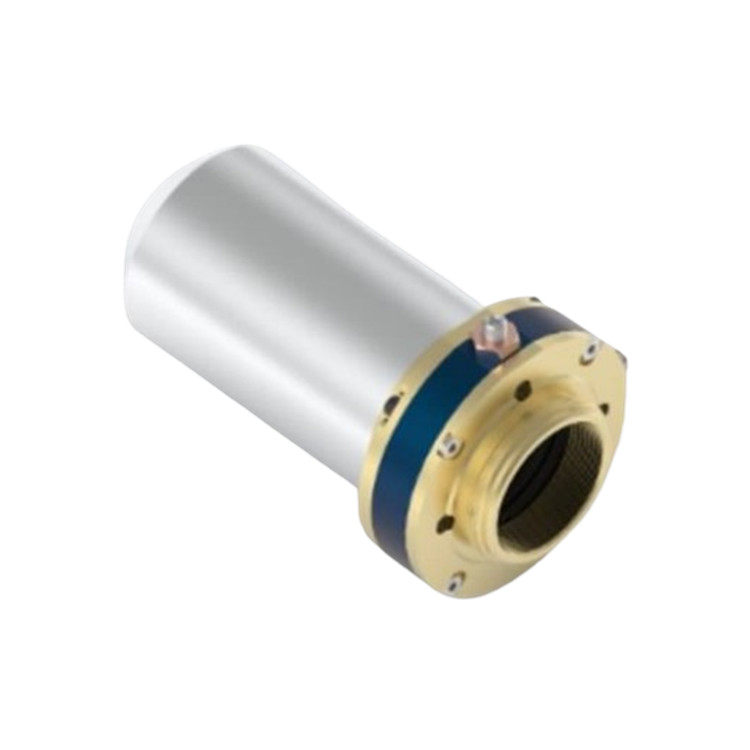

Double Helix Optics物镜插件µSPINDLE
396 阅读
- 品牌名称：Double Helix Optics
- 规格型号：µSPINDLE
- 产品资料：Double Helix Optics物镜插件µSPINDLE.pdf
产品介绍
μSPINDLE 是 SPINDLE 系列中紧凑的模块，由纤薄的加工主体和居中的 DHO 相位掩模组成。μSPINDLE 将 DHO ePSF 技术直接集成到物镜后方，厚度仅为 2 厘米，为空间、重量和可靠性至关重要的成像系统提供了快速升级的便捷途径，可即时升级现有或下一代成像系统。
μSPINDLE 具有超紧凑的外形尺寸、稳定的相位掩模放置和对准、与 3DTRAX图像处理和分析软件的集成，以及可定制的连接螺纹选项，以匹配常见的物镜和成像系统，并且兼容 DHO 的全系列深度可调相位掩模。它尤其适用于各种高通量、单任务应用，包括在线微电子/光学检测、高内涵筛选等。由于无需电子元件、软件驱动程序和硬件对准，μSPINDLE 具有可靠的长期性能和低的维护需求。
性能特点
- 即时升级当前或下一代成像系统，尤其适用于空间、重量和可靠运行至关重要的场景
- 采用超紧凑结构设计，确保相位掩模准确定位与对准，并可集成3DTRAX图像处理分析软件
- 兼容所有DHO相位掩模
- 适配各类高吞吐量单任务应用——涵盖生命科学与检测领域
- 可直接集成至光学系统，对系统设计影响小——通过螺纹连接于物镜背面
- 兼容多种照明模式：透射式（背光）、同轴式（落射）、环形、暗场及光片（选择平面）
技术参数
|
产地 |
美国 |
|
相位掩模兼容性 |
所有DHO相位掩模，3D ePSF（双螺旋、单螺旋）、深焦ePSF |
|
系统集成 |
兼容透射（背光）、同轴（上反射）、环形、暗场和光片（选择性平面）照明模式；通过螺纹连接到物镜背面 |
|
尺寸 – 不含外部 |
|
|
直径 |
40毫米 |
|
厚度 |
20毫米 |
|
连接螺纹厚度 |
16毫米 |
|
视场 |
对许多物镜无限制 – 对其他物镜限制小 |
|
透射效率 |
与ePSF相位掩模一样好 |
|
物镜兼容性 |
高倍和低倍率，NA ≤ 0.5；螺纹可定制 |
|
图像处理 |
3DTRAX |

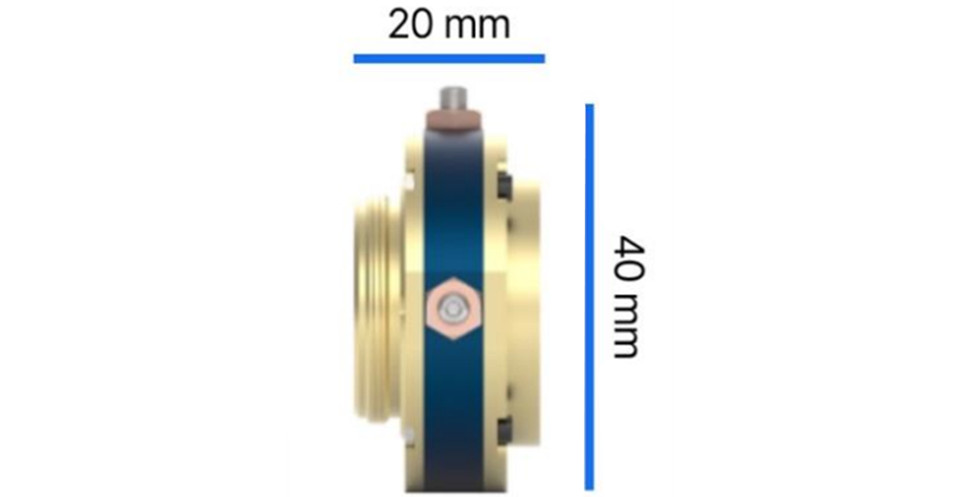

产品尺寸
产品应用
三维表面测量
扩展深度检测
曲面或非平面样品检测
