产品介绍

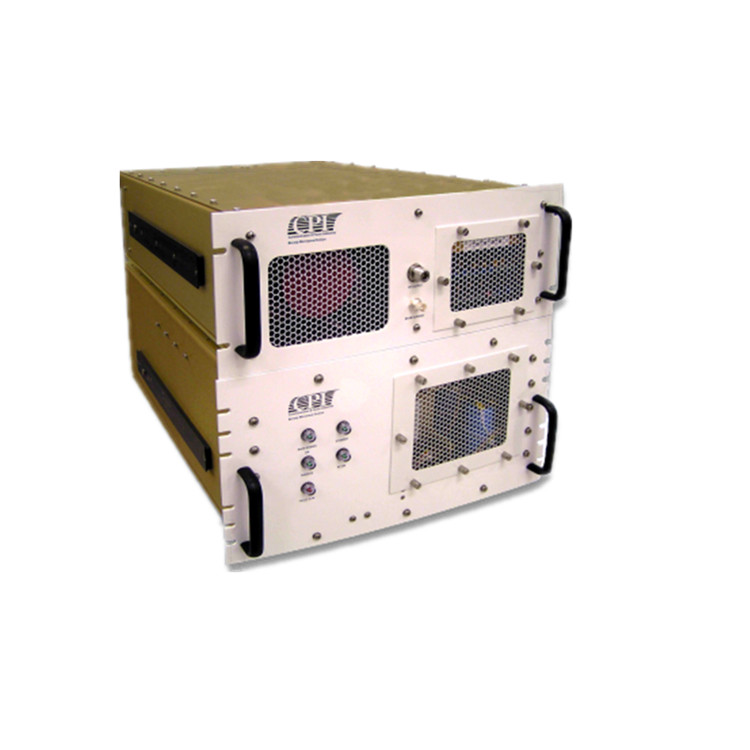

X波段耦合腔行波管发射机，配备固态前置放大器。采用一系列谐振高压电源，并带有双压集电极级。凭借悠久的高品质产品生产历史，我们能够为您提供行波管发射机方面的帮助。
性能特点
- 全集成微波电源（真空电致变色管/真空管）
- 高压开关电源
- 内置测试电子设备 (BITE)
- 单相、三相和直流输入电压版本
- 强制风冷和液冷选项
- 专为严苛环境设计
- 频率范围：75 GHz 至 36.0 GHz
- 功率范围：1000 W 至 50,000 W
- 低的相位噪声
- 高可靠性：所有产品出货前均经过环境应力测试 (ESS)
- 全球客户支持
- 高水平的产品创新
技术参数
|
产地 |
英国 |
|
频率 |
8.8 - 9.45 GHz |
|
峰值射频输出功率 |
12 kW（min） |
|
占空比 |
5% |
|
脉冲宽度 |
20 - 130 µs |
|
增益 |
min.71 dB |
|
输入电源 |
400 VAC，三相加零线，50-60 Hz，10 A |
|
控制 |
远程使能、互锁、脉冲重复频率/脉冲宽度控制，带 16 位串行状态报告 |
|
输出 |
WR 90 波导 |
|
冷却方式 |
风冷 |
|
尺寸 |
28 英寸 x 17 英寸 x 19 英寸（71 x 43 x 48 厘米） |
|
重量 |
223 磅（101 公斤） |
