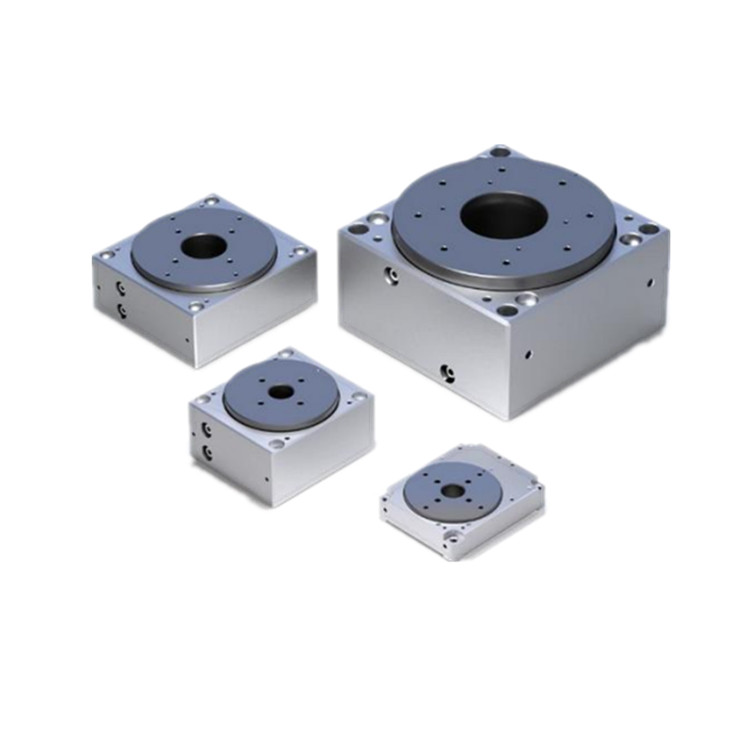

Xeryon压电旋转平台XRT-U-30-49-HV-C1-L150
508 阅读
- 品牌名称：Xeryon
- 规格型号：XRT-U-30-49-HV-C1-L150
- 产品资料：XERYON压电旋转平台XRT-U系列.pdf
产品介绍
XRT-U 是一款紧凑型高精度旋转平台，由超声波压电电机驱动。Xeryon 的超声波压电电机确保了高速、长寿命和静音运行。这使得 XRT-U 成为适用于各种定位和计量应用的先进旋转平台。滚珠轴承可实现低的运动误差。XRT-U 提供四种尺寸和多种可选配置。它可轻松堆叠到 Xeryon 线性平台上，可以直接堆叠在顶板上，也可以使用可选的接口板进行堆叠。
性能特点
- 长期使用精度不变
- 免维护
- 提供非磁性及真空兼容版本
- 无噪音直驱设计
- 手动干预不影响使用寿命
- 低电压安全运行（<48V）
- 支持慢速恒定扫描速度
- 与其他品牌载物台实现完全互换

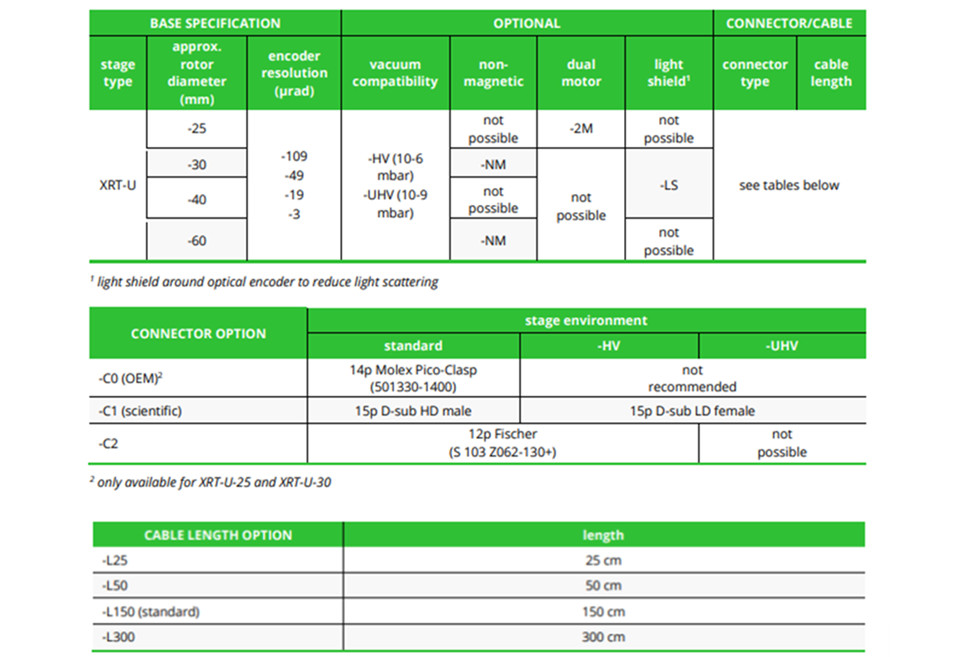

选型指南
技术参数
|
产地 |
比利时 |
|
转子直径 |
约 30 毫米 |
|
编码器反馈分辨率 |
49 微弧度 |
|
真空兼容性 (HV) |
是 |
|
可选 |
D-sub 连接器 (C1) |
|
电缆长度 |
150 厘米 |
|
温度范围 |
-30°C 至 +70°C |
|
湿度范围 |
20% 至 90% RH（无冷凝） |
|
散热量（仅电机） |
< 1 W (XRT-U-30/40) |
|
|
< 1 W (XRT-U-25 单电机) |
|
|
< 2 W (XRT-U-25 双电机) |
|
|
< 5 W (XRT-U-60) |
|
安装面平整度 |
< 20 µm |
|
内部工作电压 |
48-60 V |
|
尺寸 |
40 x 35 x 21mm ± 0.1 |
|
孔径 |
7mm +0/+0.05 |
|
旋转范围 |
> 360º |
|
重量（不含连接器） |
80g |
|
转子 |
AISI316不锈钢 |
|
外壳 |
铝坯 |
|
轴承 |
不锈钢；全陶瓷（-NM） |
|
紧固件 |
A4级不锈钢 |

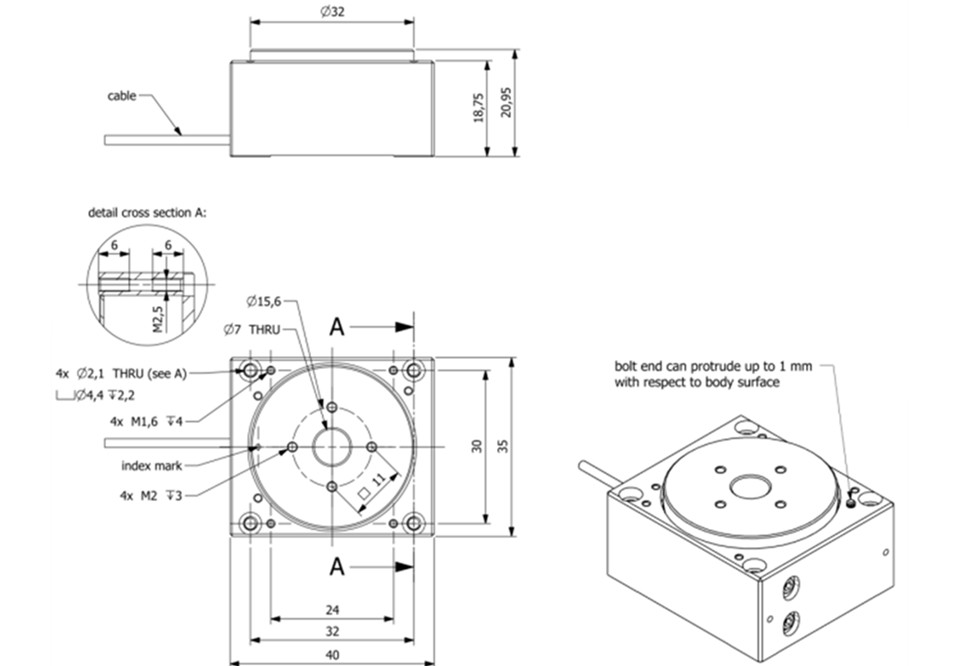

产品尺寸
产品应用
半导体制造与测试
光子学，例如激光技术和光纤
显微镜技术，例如扫描电子显微镜 (SEM)、X射线显微镜和荧光显微镜
计量学，例如光学计量学和激光计量学
实验物理学，例如光束线、光谱学和量子力学
……以及更多
