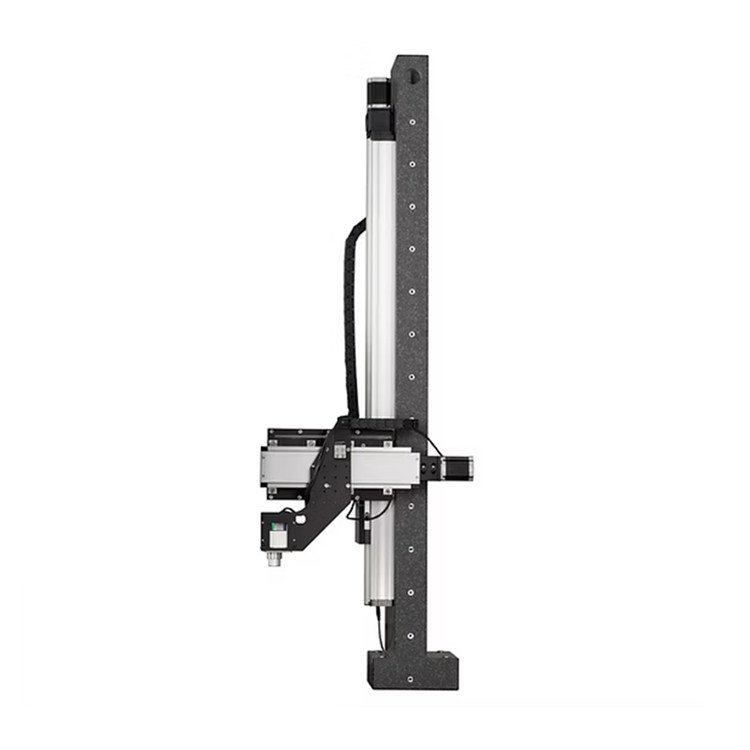

Opto Alignment非球面倾斜测量系统LAS-ATM
285 阅读
- 品牌名称：Opto Alignment
- 规格型号：LAS-ATM
- 产品资料：Opto Alignment非球面倾斜测量系统LAS-ATM.pdf
产品介绍
基于透镜对准站 (LAS)，新型非球面倾斜测量模块 (ATM) 可为 LAS 提供快速、准确、稳定且用户可编程的自动倾斜测量功能，用于多透镜组装过程中非球面的对准。ATM 采用花岗岩芯柱、高精度线性编码器和纳米级分辨率的距离测量传感器，可安装在 LAS 上，同时测量非球面光学元件的偏心和倾斜度。
对于大多数非球面，偏心和倾斜度测量的精度分别优于 0.2 µm 和 5 角秒。
性能特点
- 快速、准确地测量非球面倾斜度。
- 用户可编程全自动测量功能（平移台采用高精度光学线性编码器）。
- 灵活的选项：既可添加到现有的镜头校准站（LAS 系统）中，用于同时进行偏心和倾斜测试，也可作为独立的非球面透镜倾斜站使用。
技术参数
|
产地 |
美国 |
|
偏心测量精度 |
<0.2 μm |
|
倾斜测量精度 |
<5 arcsec |
|
测量时间 |
<2 min |
|
测量高度 |
|
|
LAS-UP |
堆叠高度 1000 毫米 |
|
LAS-P |
堆叠高度 500 毫米 |
|
LAS-BT |
堆叠高度 250 毫米 |
|
旋转机构 |
高精度气浮轴承 |
|
光学负载能力 |
|
|
LAS-UP |
承重max. 500 公斤 |
|
LAS-P |
承重max. 200 公斤 |
|
LAS-BT |
承重max. 60 公斤 |
|
光学检测头 |
LAS 用于定心；彩色共焦传感器用于倾斜。 |
|
芯柱材质 |
花岗岩 |
|
测量操作 |
全自动 |
