产品介绍

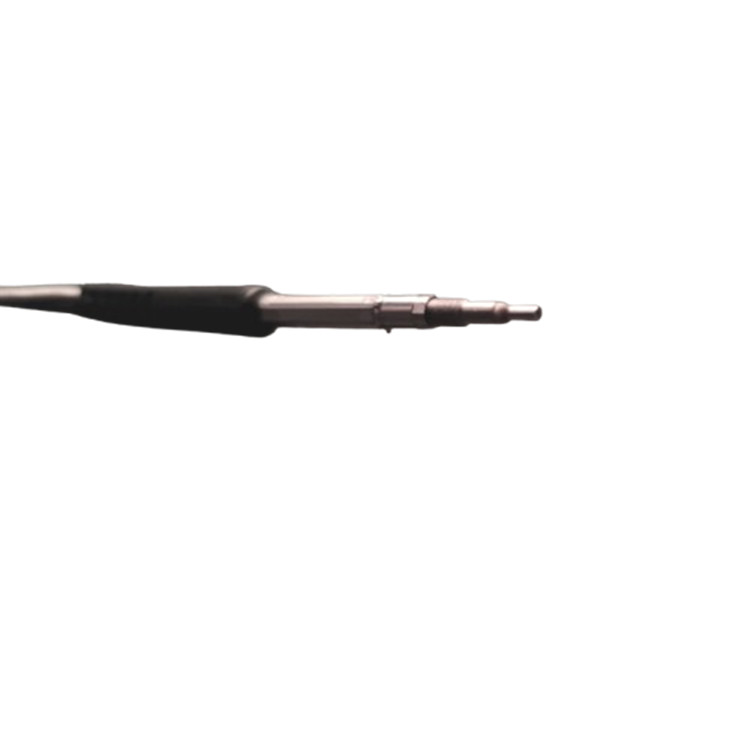

InSplorer是一款紧凑、灵活的多光子内窥镜，专为非线性成像而设计。其即插即用系统将所有光学元件和控制电子器件集成在一个可移动的机柜中，并可选配内置飞秒脉冲激光器或光纤传输以进行外部激光器适配。InSplorer能够实现多种成像模式，例如双光子激发荧光（2PEF）、三光子激发荧光（3PEF）、二次谐波产生（SHG）、三次谐波产生（THG）和相干拉曼光谱，是科研和工业领域各种成像应用的理想之选。
性能特点
- InSplorer非线性微型内窥镜全集成系统。
- 全模块化机柜结构。
- 采用标准化接口（如FC/APC光纤接口、USB 3.1/Thunderbolt数据接口），实现“即插即用”，无需复杂校准。
- 机柜防护等级达IP55，可抵御粉尘、液体溅射及轻微振动，适应潮湿、多尘或温湿度波动环境（如工业车间等设施）。
- 智能温控系统：内置半导体制冷与热管散热模块，确保激光器与探测器在10-40℃范围内稳定工作，避免热漂移导致的成像质量下降。
- 内置高精度触发信号发生器（时序精度<10ps），可与外部激光器实现纳秒级同步，确保脉冲时序匹配，避免多模态成像中的信号串扰。
技术参数
|
产地 |
法国 |
|
机柜特性 |
|
|
尺寸 |
78 cm（长）x 59 cm（宽）x 135 cm（高）（不含电脑显示器和键盘支架） |
|
集成模块 |
控制电脑、电子元件、集成激光器（可选）、光源注入/收集光学模块、校准模块 |
|
光束传输 |
可通过传输光纤将桌面激光器的光源传输至机柜 |
|
包含电子元件 |
|
|
位置传感探测器 (PSD) |
用于扫描仪校准 |
|
CMOS 相机 |
用于光纤注入 |
|
放大器 |
用于扫描仪控制 |
|
声光调制器 (AOM) 控制（可选） |
用于激光功率控制 |
|
探测器控制 |
|
|
采集卡 |
|
|
探头特性 |
|
|
光纤特性 |
参见飞秒级光纤、梯度折射率 (GRIN) 功能化和双包层 |
|
内窥镜近端连接 |
FC/PC 连接器 |
|
柔性长度 |
2 – 5 米 |
|
头部刚性长度 |
40 – 60 毫米 |
|
头部外部直径 |
2 – 3.5 毫米 |
|
成像特性 |
|
|
视场角 (FoV) |
50-600 微米 |
|
工作距离 (WD) |
200-600 微米 |
|
采集速率 |
1 – 10 IPS |
|
成像模式 |
2PEF、SHG、CARS、3PEF、THG |
|
|
CARS、3PEF 和 THG 模式目前只能使用外部激光光源实现。集成光源即将推出。 |
|
微透镜物镜选项 |
|
|
放大倍率 |
0.63 |
|
数值孔径 |
0.45 |
|
视场角 |
max.600 |
|
工作距离 |
max.600 |
|
梯度折射率物镜选项 |
|
|
放大倍率 |
0.22 |
|
数值孔径 |
0.7 |
|
视场角 |
max.250 |
|
工作距离 |
max.300 |
