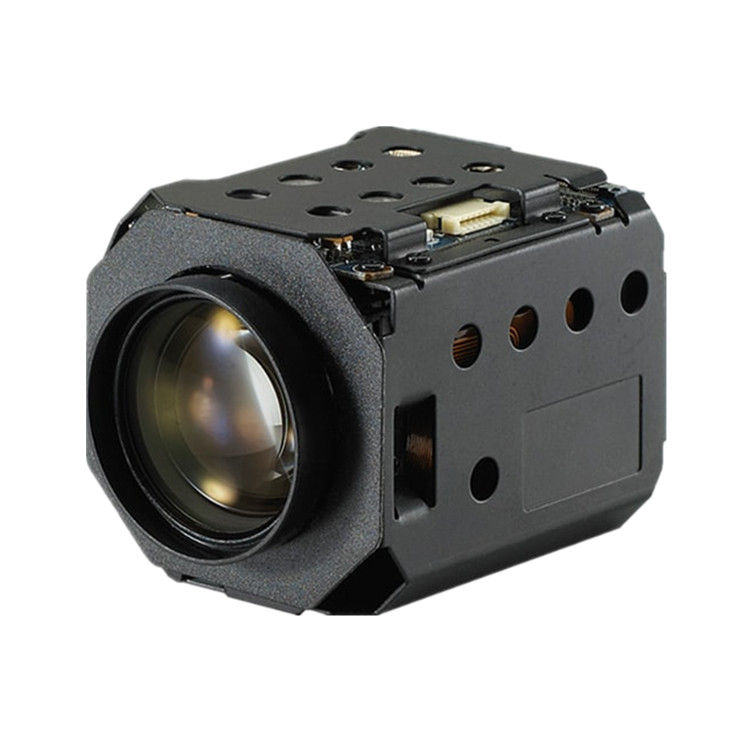

Active Silicon相机AS-CAM-10SHD-A
- 品牌名称：Active Silicon
- 规格型号：AS-CAM-10SHD-A
- 产品资料：Acitive Silicon相机AS-CAM-10SHD-A.pdf
Harrier 10倍自动对焦变焦SDI摄像机是一款紧凑型低功耗摄像机，具备实时全高清SDI视频输出（通过MMCX接口）和10倍光学变焦功能。
这款SDI模块摄像机配备200万像素索尼STARVIS CMOS传感器，可提供3G/HD-SDI视频输出，同时还提供EX-SDI（压缩视频）、HD-TVI和CVBS输出选项，从而可以使用更长的传输电缆（相比SDI电缆）。
Harrier 10倍自动对焦变焦SDI摄像机的尺寸仅为62.4 x 43 x 44毫米（长 x 宽 x 高），重量仅为112克。它提供高达1080p60的全高清视频输出。其先进的功能包括实时真宽动态范围（WDR）、日夜模式 - 红外截止滤光片移除（ICR）、数字降噪（2D + 3D DNR）和数字图像稳定功能。该摄像机可通过 VISCA 协议串行通信或 Pelco – D/P 控制协议进行控制。
- 全高清自动对焦变焦摄像机
- 输出：3G-SDI、HD-SDI、EX-SDI、HD-TVI、CVBS
- 视频格式（高清）：1080p – 60/50/30 fps，720p – 60/50/30 fps
- 1/2.8英寸 200万像素 Sony IMX462LQR-C STARVIS CMOS 传感器
- 10倍光学变焦和32倍数码变焦
- 体积小巧，功耗低
- 有效像素约2,360,000
- 快门速度：1/30(25) – 1/30,000秒

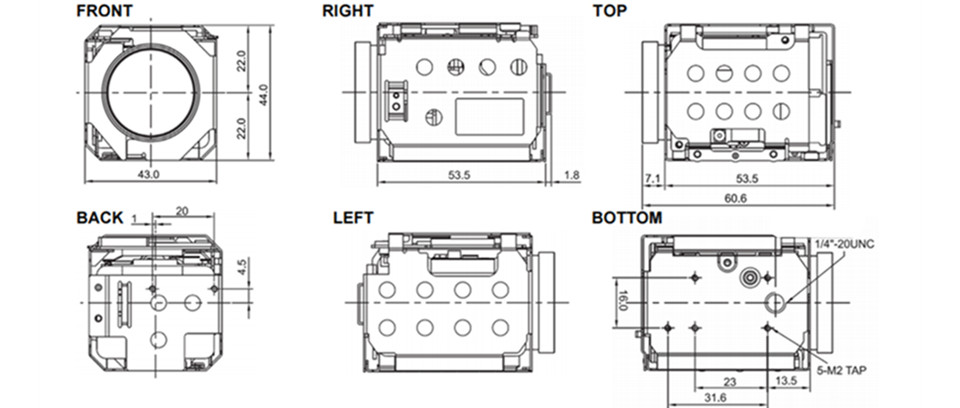

- 尺寸（长 x 宽 x 高）：62.4 x 43 x 44毫米
- VISCA、Pelco – D/P 控制协议
|
产地 |
英国 |
|
相机规格 |
|
|
视频输出 |
3G-SDI / HD-SDI (MMCX) |
|
|
EX-SDI |
|
|
HD-TVI |
|
|
CVBS |
|
视频格式（高清） |
1080p/60/50/30/25 fps，720p/60/50/30/25 fps |
|
模拟水平分辨率 |
700 TV线 |
|
图像传感器 |
1/2.8 英寸 Sony IMX462LQR-C CMOS 传感器（逐行扫描）[AS-CAM-10SHD-A issue02] |
|
|
[AS-CAM-10SHD-A issue01，1/3 英寸 Nuvoton（松下）MN34422 CMOS 传感器（逐行扫描）] |
|
有效像素 |
约 2,130,000 像素 |
|
|
[AS-CAM-10SHD-A issue01，约 1/3 英寸 Nuvoton（松下）MN34422 CMOS 传感器（逐行扫描）] 2,360,000 像素] |
|
照度min. |
|
|
彩色（1/30 秒，60dB） |
0.003 lux |
|
彩色 DSS（1/8 秒，60dB） |
0.00075 lux |
|
黑白（1/30 秒，60dB） |
0.0004 lux |
|
黑白 DSS（1/8 秒，60dB） |
0.0001 lux |
|
|
[AS-CAM-10SHD-A 第 2 版的数值] |
|
|
[AS-CAM-10SHD-A 第 1 版，彩色，0.5 lux/黑白，0.1 lux/彩色 DSS，0.125 lux，黑白 DSS，0.025 lux] |
|
信噪比 |
大于 50dB |
|
增益控制 (AGC) |
关闭/开启 |
|
快门速度 |
1/30(25) – 1/30,000 秒 |
|
同步系统 |
内同步 |
|
光圈控制 |
20 级 |
|
DSS |
关闭 / 2 倍 / 4 倍 / (8 倍，限 60 或 50 fps) |
|
白平衡 |
自动、一键、手动、室内、室外 |
|
自动曝光 (AE) |
自动、光圈优先、快门优先、手动 |
|
镜头（广角至长焦） |
10 倍光学变焦，焦距 f= 5.1mm 至 51mm，光圈 F1.6 至 F1.8 |
|
数码变焦 |
关闭 / max. 2 倍 – 32 倍 |
|
对焦系统 |
自动、一键手动 |
|
水平视角（广角至长焦） |
54.74° 至 6.01° |
|
物距（广角至长焦） |
min.100mm 至 1000mm |
|
控制协议 |
串行 VISCA、Pelco-D / Pelco-P |
|
波特率 |
2400 / 4800 / 9600 / 19200 / 38400 / 57600 / 115200 |
|
摄像头功能 |
|
|
日夜模式 |
自动 / 日间 / 夜间 / 外置 |
|
宽动态范围 (WDR) |
实时。关闭 / WDR / 背光补偿 (BLC) |
|
数字降噪 |
2D+3D DNR。关闭 / 低 / 中 / 高 / 自动 |
|
数字图像稳定 |
可用 |
|
高光/背光补偿 (HLC/BLC) |
关闭 / 开启 / 限夜间 |
|
除雾 |
可用 |
|
移动侦测 |
侦测关闭 / 3 个位置 |
|
隐私遮罩 |
遮罩关闭 / 24 个位置 |
|
缺陷侦测 |
侦测开启/关闭 |
|
镜像 |
关闭，水平，垂直，水平和垂直均可 |
|
一般参数 |
|
|
电源要求 |
9 – 15V 直流 |
|
功耗 |
max.3.8W；1080p60 典型值约 3.1W |
|
工作温度 |
-10°C 至 +50°C |
|
存储温度 |
-20°C 至 +60°C |
|
工作湿度 |
0% 至 90%（无冷凝） |
|
尺寸（长 x 宽 x 高） |
62.4mm x 43mm x 44mm |
|
重量 |
112g |
