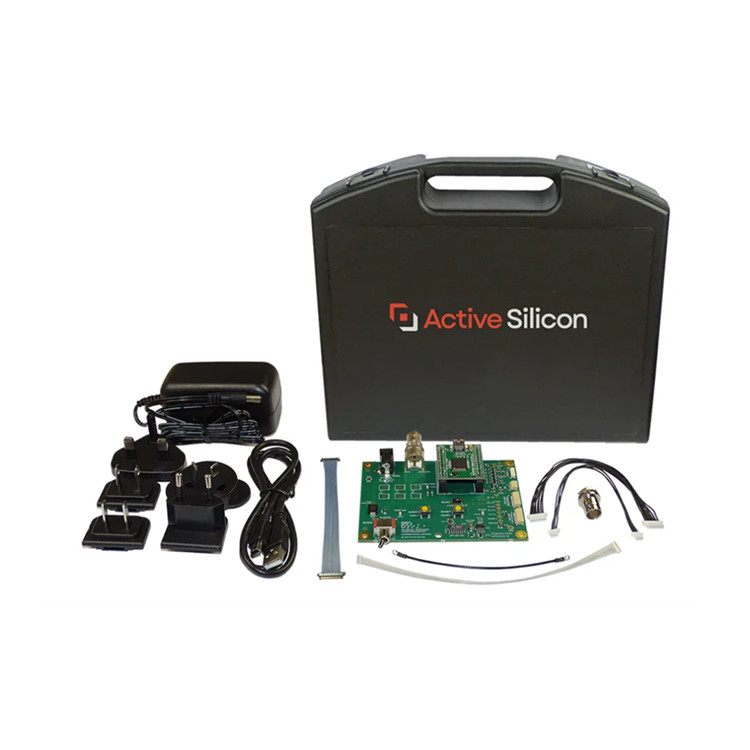

Active Silicon评估工具包AS-CIB-3GSDI-002-EVAL-B
428 阅读
- 品牌名称：Active Silicon
- 规格型号：AS-CIB-3GSDI-002-EVAL-B
- 产品资料：Active Silicon评估工具包AS-CIB-3GSDI-002-EVAL-B.pdf
产品介绍
Harrier 3G-SDI 评估套件包含快速评估 Harrier 3G-SDI 摄像机接口板以及所有搭载该接口板的 Harrier 摄像机解决方案所需的一切组件。该评估套件包含 Harrier 评估板、多区域电源适配器和一套完整的线缆，方便您快速轻松地设置和测试 Harrier 3G/HD-SDI 摄像机解决方案。
Harrier 评估板可为摄像机/摄像机接口板供电，提供 VISCA 串行通信，方便您访问模拟视频输出，并可通过按钮控制复位和测试信号生成。
性能特点
- 用于评估 Harrier 3G-SDI 摄像机接口板及基于该接口板的摄像机解决方案。
- 包含 Harrier 评估板、电源适配器和所有快速设置所需的线缆。
- 可立即连接至 3G-SDI、HD-SDI 或 HD-VLC 视频输出。
- 支持 VISCA 摄像机控制。
- 配备用于生成测试图案和复位的按钮。
- LED 指示灯显示电源和同步信号状态。
- 支持 JTAG 编程。
技术参数
|
产地 |
英国 |
|
评估工具包 |
|
|
内容 |
Harrier 评估板 |
|
|
9 芯线缆 |
|
|
4 芯线缆 |
|
|
白色 8 芯线缆 |
|
|
H.FL 微型同轴电缆和 BNC 适配器 |
|
|
30 芯微型同轴电缆（KEL 线缆） |
|
|
USB A 型转迷你 USB B 型线缆 |
|
|
多区域 12V 电源适配器（请安装适合您所在地区的适配器） |
|
评估套件重量 |
1.25 千克（含箱） |
|
箱体尺寸（长 x 高 x 深） |
355mm x 310mm（max） x 90mm |
|
评估板 |
|
|
尺寸 |
100mm x 78mm（不含连接器） |
|
重量 |
约60g |
|
电源 |
12V ±5% |
|
功耗 |
max.1W + 连接设备的功耗 |
|
存储温度 |
-20°C 至 +70°C |
|
工作温度 |
0°C 至 +60°C（环境温度） |
|
湿度 |
10% 至 90%（非冷凝）（工作和存储） |
