产品介绍

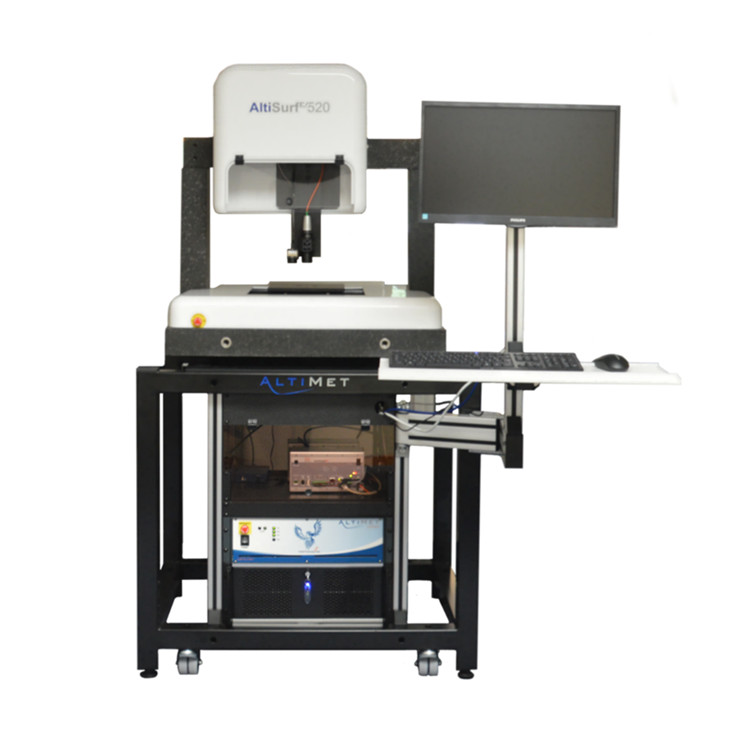

凭借其更大的尺寸和龙门架结构，AltiSurf 520 是分析大型零件的理想之选。其宽广的测量范围也使其能够集成复杂的布局（双旋转轴）或在生产过程中实现托盘式控制。与 AltiSurf 系列所有 3D 轮廓仪一样，AltiSurf 520 工作站采用了新的光学点或线传感器技术。AltiSurf 520 非常适合用于生产或研发中的大型零件和样品分析。
性能特点
- 可测量各种表面（粗糙、透明、黑色、抛光……）
- 测量范围和技术选择丰富（共焦、干涉、接触式）
- 光学测量：对被测部件无损伤
- 测量区域200x200x200mm
- 每个测量点分辨率相同 – 数据精度高
- 相机与其他两个传感器自动切换
- 内置测量协议
- 易于使用的界面：协议自动化
技术参数
|
产地 |
法国 |
|
测量原理 |
非接触式、光学式，基于共焦技术 |
|
色差技术、干涉法及其他 |
|
|
测量体积（X x Y x Z） |
200mm x 200mm x 100mm |
|
|
（可选 Z 轴 200mm 或 300mm） |
|
平台移动速度 |
max. 100mm/s |
|
平台平面度（校正后） |
2 µm/200mm（小于 1 µm/200mm） |
|
测量范围 |
100µm 至 25mm |
|
Z 轴分辨率 |
低至 2nm |
|
横向分辨率 |
0.7µm |
|
测量角度 |
max.90° ± 45°（可选旋转轴） |
|
台阶高度精度（1µm） |
0.005% |
|
可测量粗糙度（Ra / Sa） |
20nm / 20nm |
|
可测量厚度 |
1µm |
|
标准 |
ISO 4287、ISO 25178 |
|
采集软件 |
Phénix V2 |
|
分析软件 |
PhénixMap |
