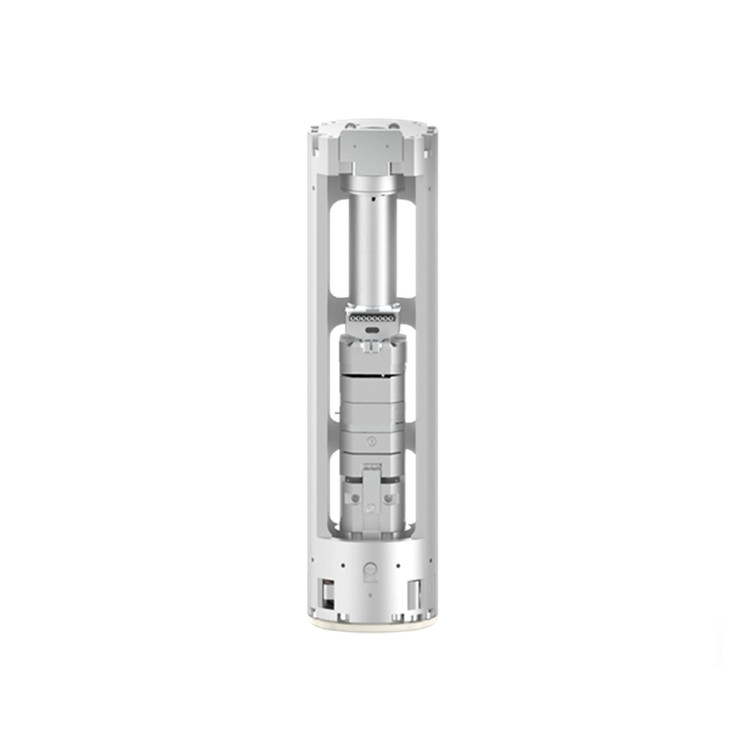

ATTOCUBE共聚焦显微镜平台attoCFM I rotation
- 品牌名称：ATTOCUBE
- 规格型号：attoCFM I rotation
- 产品资料：Attocube共聚焦显微镜平台attoCFM I rotation.pdf
attoCFM I 旋转式共聚焦显微镜集成了纳米旋转器和 9-3 T 矢量磁体。通过原位样品旋转，可更大限度地减少样品摆动和跳动，从而以低成本获得任意方向的强面内磁场 (3 T)。二维磁体通常比三维磁体具有更高的面内磁场，且价格更低，这对用户来说是双重优势。
此外，即使在实验中需要高的面内磁场 (9 T)，也可以轻松地从法拉第配置切换到沃伊特配置，从而在样品平面（z 方向）上利用 9 T 磁场。
attoCFM I 旋转式共聚焦显微镜旨在提供更大的灵活性，以便于应用于磁光和量子光学领域的众多不同应用。这得益于位于低温恒温器外部的外部光学头。自由光束光学设计允许完全独立地调节激发端口和收集端口。
该共聚焦显微镜操作简便，为亚微米级定量表面表征开辟了新的可能性。所有部件均不含磁性，并且兼容attoDRY1000和attoDRY2100干式低温恒温器。
- 弥散球始终位于视野内：可轻松旋转±90°以检索感兴趣区域
- 低温高数值孔径复消色差物镜：低焦距位移的宽带收集
- 提供自由光束法拉第和福伊特几何结构：受益于高面内磁场
|
产地 |
德国 |
|
通用规格 |
|
|
仪器类型 |
配备室温光学头和低温物镜的自由光束旋转共聚焦显微镜 |
|
传感器头规格 |
独特的低温兼容型高数值孔径消色差物镜，针对不同波长范围进行了优化 |
|
旋转器 |
ANR240 RES+，旋转角度max.±90° |
|
弥散球 |
< 1/2视场（旋转角度±90°时） |
|
共聚焦单元 |
|
|
配置 |
紧凑型模块化设计，两个或多个光学通道； |
|
标准配置 |
一个激发通道和一个检测通道 |
|
主要优势 |
各通道快速可靠对准，用于合束的转向镜，长期稳定性 |
|
光学元件快速更换 |
分束器，可安装max.4 个滤光片/偏振片的滤光片支架（直径 1 英寸）；可选配带滤光片支架的压电旋转器 |
|
针孔配置 |
两个针孔（光纤孔径），可实现不同的照明和收集波长 |
|
针孔尺寸 |
取决于光纤，通常为 3 至 9 µm 模场直径 |
|
兼容的 LT 物镜 |
LT-APO/VIS、LT-APO/VISIR、LT-APO/NIR（更多信息请参见附件部分） |
|
检测单元 |
大视场样品成像~54 µm（attoDRY） |
|
照明 |
|
|
激发波长范围 |
650 nm |
|
照明端口规格 |
FC/APC 连接器，适用于单模光纤或自由光束配置 |
|
检测 |
|
|
检测模式 |
例如反射、发光、荧光、拉曼（可选） |
|
检测波长范围 |
检测器由用户选择，通常为硅检测器（光耦合至其他检测器） |
|
检测端口规格 |
FC/APC 连接器，用于单模光纤或自由光束配置 |
|
传输选项 |
样品下方配备低温兼容检测器，用于透射测量（强度） |
|
样品定位 |
|
|
总行程范围 |
5 x 5 x 4.8 mm³（闭环，电阻编码器，传感器分辨率约 200 nm，重复性 1-2 µm） |
|
步长 |
0.05 至 3 µm @ 300 K，10 至 500 nm @ 4 K |
|
样品架 |
ASH/QE/8/CFM 快速更换样品架，集成加热器和校准温度传感器 |
|
适用工作条件 |
|
|
温度范围 |
1.8 K 至 300 K（取决于低温恒温器）可根据要求提供 mK 兼容配置 |
|
磁场范围 |
0..12 T（取决于磁体） |
|
工作压力 |
设计用于氦气交换气体（可根据要求提供低至 1E-6 mbar 的真空兼容版本） |
|
适用冷却系统 |
|
|
钛合金外壳直径 |
48 mm |
|
孔径要求 |
设计用于 2 英寸（50.8 mm）低温恒温器/磁体孔径 |
|
兼容低温恒温器 |
attoDRY1000/2100 |
|
电子设备兼容性 |
|
|
扫描控制器和软件 |
ASC500、Nanonis Mimea |
|
激光器 |
LDM600 激光/探测器模块 |
