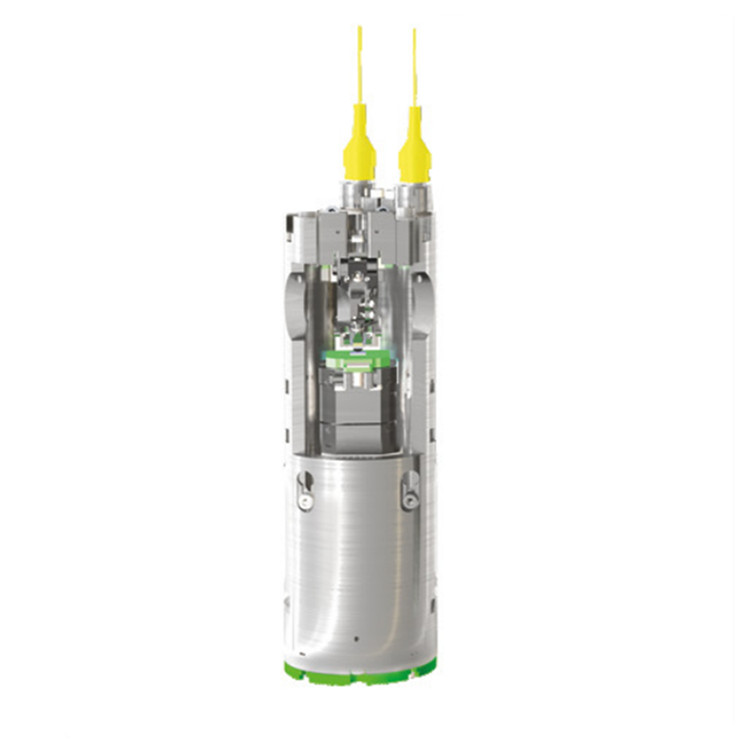

attoAFM I 是一款紧凑型原子力显微镜，专为低温、超低温和高磁场环境下的应用而设计。该仪器的工作原理是：在固定悬臂梁下方扫描样品，并利用光纤干涉仪以高的精度测量其偏转。这种偏转检测技术的优势在于，它内置了悬臂梁振幅的长度测量装置，因为干涉仪的对比度与激光波长成正比。该仪器支持接触式和非接触式两种测量模式。
它主要用于磁力显微镜 (MFM)，例如超导体的涡旋成像或变温磁畴成像，以及铁电体和多铁性材料的压电响应力显微镜 (PFM)。其他支持的原子力显微镜测量模式包括开尔文探针力显微镜 (KPFM)、导电原子力显微镜 (c-AFM)、电场力显微镜 (EFM) 和其他成像模式。显微镜模块的刚性设计使其能够与无液氦脉冲管冷却系统结合使用，适用于无法使用或不希望使用液氦的应用。该显微镜采用一组 xyz 定位器，可在数毫米范围内对样品进行粗略定位；此外，还配备了专用的机械放大压电式 xyz 扫描器，即使在低温下也能实现非常大的扫描范围。attoAFM I 可选配干涉编码器，用于 xy 闭环扫描。由于采用非磁性材料制成，该显微镜非常适合在高磁场下进行低温磁力显微镜 (MFM) 和压电力显微镜 (PFM) 分析。
得益于我们功能强大且灵活的 Nanonis Mimea attocube 版扫描探针显微镜 (SPM) 控制器的开放式信号架构，专家可以控制所有信号，同时保持非常友好的软件界面。所有输入和输出信号均可通过前面板的 BNC 接口访问，因此可以轻松地进行监控、存储，并用于额外的控制回路或光谱分析。
- 无需对准的悬臂梁支架：2 分钟内即可完成探针更换
- 干涉式悬臂梁偏转检测：内置振幅计
- 闭环扫描（可选）：轻松检索感兴趣区域
|
产地 |
德国 |
|
通用规格 |
|
|
仪器类型 |
基于悬臂梁的干涉式原子力显微镜 (AFM) |
|
传感器头规格 |
attoAFM I+ 传感器头，配备免对准悬臂梁支架，可在 2 分钟内完成探针更换 |
|
免对准悬臂梁支架（默认） |
兼容 Nanosensors 公司的 PointProbe Plus XY 对准系列 |
|
传统悬臂梁支架（可选） |
兼容标准商用悬臂梁 |
|
操作模式 |
|
|
成像模式 |
接触模式、非接触模式、恒高模式、恒力模式 |
|
斜率补偿 |
双轴扫描平面校正 |
|
Z 轴反馈 |
使用内置锁相环 (PLL) 实现幅度调制 (AM)、相位调制 (PM) 或频率调制 (FM) 的 PI 反馈回路，恒力模式 |
|
包含标准技术 |
原子力显微镜 (AFM) |
|
可选升级 |
磁力显微镜 (MFM)、开尔文探针力显微镜 (KPFM)、压电力显微镜 (PFM)、导电探针原子力显微镜 (C-AFM) |
|
分辨率 |
|
|
测量值 |
均方根 z 噪声（恒力，4 K，5 ms 像素时间） |
|
|
< 0.10 nm（attoDRY 预期值），< 0.15 nm（保证值） |
|
z 偏转噪声密度 |
< 3 pm/vHz（取决于激光系统） |
|
横向磁分辨率 |
< 50 nm（attoDRY） |
|
4 K 时 z 位分辨率 |
15 µm 扫描范围内为 57 pm |
|
样品定位 |
|
|
总行程范围 |
5 x 5 x 4.8 mm³（开环） |
|
步长 |
0.05 至 3 µm（300 K），10 至 500 nm（4 K） |
|
精细扫描范围 |
50 x 50 x 24 µm³（300 K），30 x 30 x 15 µm³（4 K）4K（开环） |
|
闭环扫描 |
可选 |
|
样品架 |
ASH/QE/4CX 快速更换样品架，带 8 个电触点，集成加热器和校准温度传感器 |
|
适用工作条件 |
|
|
温度范围 |
1.8 K 至 300 K（取决于低温恒温器）；可根据要求提供毫开尔文兼容配置 |
|
磁场范围 |
0 至 15 T+（取决于磁体） |
|
工作压力 |
设计用于氦气交换气体（可根据要求提供低至 1E-6 mbar 的真空兼容版本） |
|
适用冷却系统 |
|
|
钛合金外壳直径 |
48 mm |
|
孔径要求 |
设计用于 2 英寸（50.8 mm）低温恒温器/磁体孔径 |
|
兼容低温恒温器 |
attoDRY2200、attoDRY1000 |
|
电子设备兼容性 |
|
|
扫描控制器和软件 |
ASC500、Nanonis Mimea |
|
激光器 |
LDM1300 激光/探测器模块 |
