产品介绍

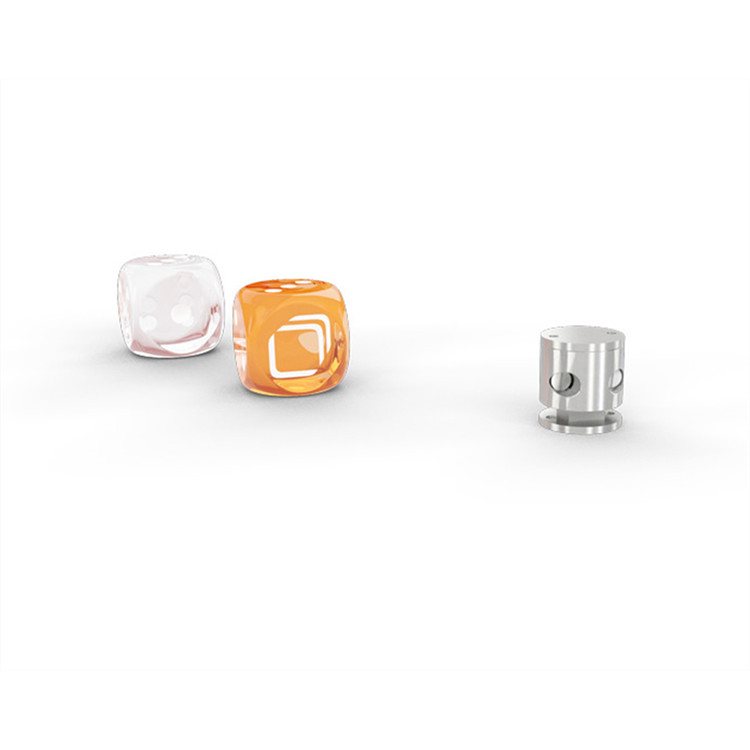

30系列定位器是attocube推出的小尺寸垂直定位器。ANPz30型号提供高分辨率Z轴定位功能，外径仅为11毫米。该定位器设计工作温度范围为1K至373K。这款低温纳米定位器采用铍铜与钛合金组合材料，兼具非磁性特性与可靠的低温性能。
性能特点
- ANPz30采用微型化设计，外径仅为11毫米，安装空间需求小（安装空间直径14.5毫米），可轻松集成于空间受限的环境中，显著提升设备布局灵活性。
- 整体重量仅8克，进一步降低对宿主系统的负载影响，尤其适合对重量敏感的应用场景）。
- 从接近零度的低温（1K）到高温（373K），ANPz30均可稳定运行，满足严苛温度要求。
- 采用铍铜与钛合金组合材料，钛合金的无磁性特性避免了对低温敏感实验（如SQUID磁测量）的干扰，同时其热膨胀系数与压电陶瓷匹配，确保低温下定位精度不受热应力影响。
- 在300K（室温）下，微调模式分辨率达亚纳米级，支持对原子级尺度现象的观测与操控（如量子点操控、纳米材料表征）。
- 在4K低温环境下，典型步长缩小至10纳米，微调范围0.8微米，为低温纳米技术（如超导量子比特、单分子光谱）提供更高精度的定位控制。
- 无磁性特性避免对磁场敏感实验的干扰，且热膨胀系数与压电陶瓷匹配，减少低温下因材料热胀冷缩差异导致的定位漂移，保障长期可靠性。
技术参数
|
产地 |
德国 |
|
尺寸与规格 |
|
|
占地面积；高度 |
11 毫米 直径；12 毫米 |
|
安装空间 |
max.11 毫米直径；14.5 毫米 |
|
重量 |
3.8 克 |
|
高度 |
12 毫米 |
|
电缆 |
30 厘米带连接器电缆 |
|
材料 |
|
|
定位器主体 |
铍铜合金与钛合金 |
|
致动器 |
PZT陶瓷 |
|
连接线 |
绝缘双绞线，铜质 |
|
粗定位模式 |
|
|
行程范围（步进模式） |
2.5毫米 |
|
驱动速度 @ 300 K |
max.~1毫米/秒 |
|
输入电压范围 |
max.0 - 60伏 |
|
精细定位模式 |
|
|
精细线性定位范围 @ 300 K |
3.5 µm |
|
精细线性定位范围 @ 4 K |
0.5 µm |
|
精细定位分辨率，亚纳米级 |
|
|
输入直流电压范围 @ 300 K |
0 - 100 V |
|
输入直流电压范围 @ 4 K |
0 - 150 V |
|
负载（环境条件下） |
|
|
负载 |
max.10 g |
|
轴向动态力 |
max.0.2 N |
|
通用规格 |
|
|
环境 |
/LT |

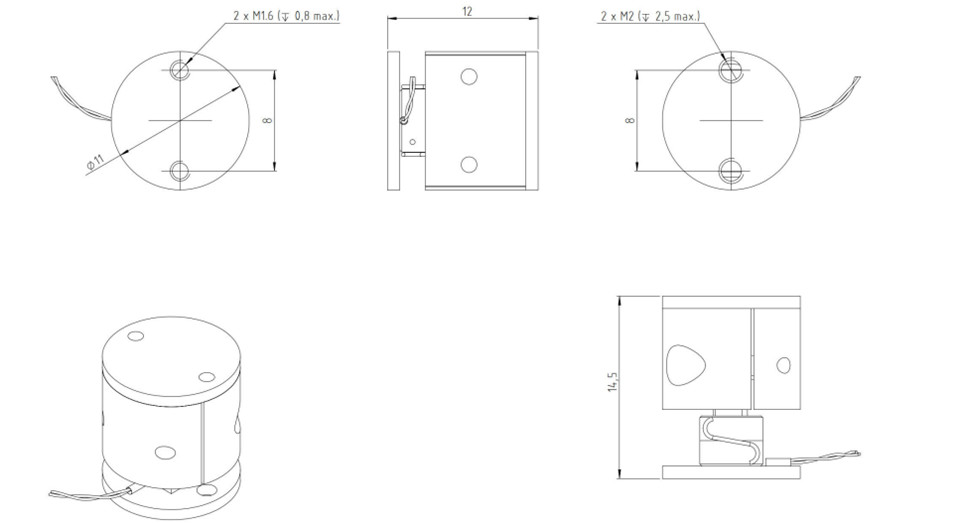

产品尺寸
