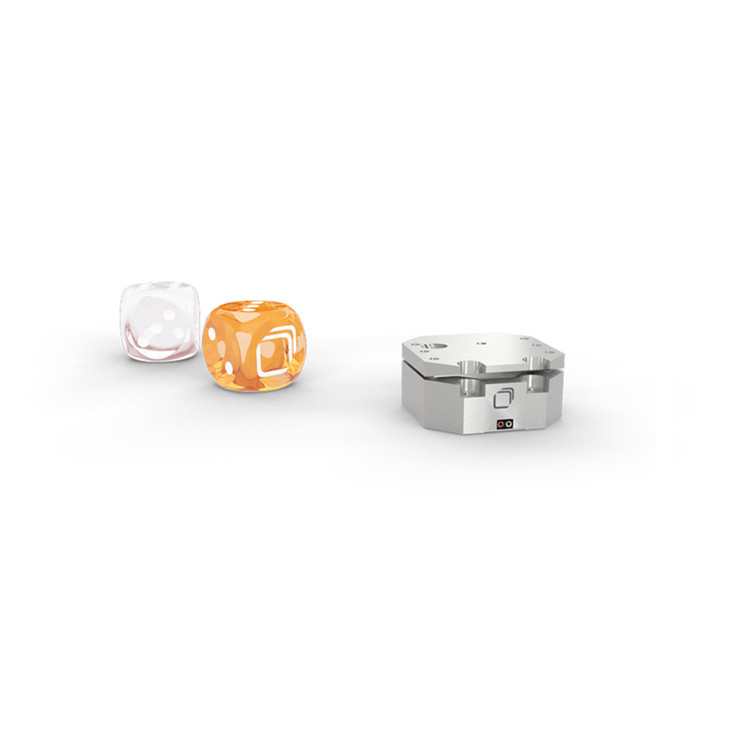

ATTOCUBE测角仪ANGp101/RES/LT/HV
297 阅读
- 品牌名称：ATTOCUBE
- 规格型号：ANGp101/RES/LT/HV
- 产品资料：Attocube测角仪ANGp101，RES，LT，HV.pdf
产品介绍
ANGp101为2英寸直径装置提供高分辨率Φ定位功能。与ANGt101组合使用时，ANGp101构成具有共同旋转中心的强大欧拉角动量计的下定位器。其紧凑的占地面积和钛合金主体使其特别适用于紧凑型装置和磁敏感应用场景。该定位器设计工作温度范围为1K至373K，可承受低至1×10-8毫巴（低温/真空/高压）的压力环境。
钛金属作为低温纳米定位器的理想材料，兼具轻质、非磁性特性，其热膨胀系数与压电元件及其他驱动组件高度匹配，确保低温环境下的稳定性能。
性能特点
- 与ANGt101组合使用时，二者构成欧拉角动量计的下定位器，实现共同旋转中心的准确控制。这种设计支持三维空间中的复杂角度调整（如极角和方位角同步操控），适用于分子束取向控制、单分子光谱等需要多自由度旋转的实验。
- 工作温度覆盖1K至373K，支持从接近零度的低温（如稀释制冷机环境）到高温（如材料热处理）的无缝切换，适应多场景需求。
- 承受低至1×10-8毫巴的真空压力，满足UHV环境要求，适用于表面科学、半导体制造等对污染敏感的实验。
- 钛合金无磁性特性避免干扰磁场敏感实验，同时其热膨胀系数与压电元件、驱动组件高度匹配，减少低温下因热应力导致的形变或性能衰减，确保长期可靠性。
- 钛合金密度低，减轻定位器整体重量，降低对宿主系统的负载影响；同时保持高刚性，支持高速旋转或动态负载下的稳定性。
- 钛合金在低温、真空及腐蚀性环境中化学性质稳定，延长设备使用寿命，降低维护成本。
- ANGp101采用紧凑结构设计，在有限空间内集成高精度旋转功能，特别适用于紧凑型装置（如微型实验舱、便携式设备）或对空间布局要求严格的场景（如光学平台、量子计算机）。
- 可与ANGt101及其他定位器（如线性扫描仪）无缝组合，构建多轴控制系统，简化系统搭建流程，提升实验灵活性。
- 钛合金表面光滑且耐磨，结合机械加工，减少对润滑剂的依赖，避免真空环境中润滑剂挥发污染样品或系统。
- 钛合金的高刚性结构有效抑制外部振动或冲击对定位精度的影响，适合在不稳定环境（如运输过程或动态实验平台）中使用。
技术参数
|
产地 |
德国 |
|
尺寸与规格 |
|
|
占地面积；高度 |
24 毫米 × 24 毫米；11 毫米 |
|
旋转中心至顶部距离 |
51 毫米 |
|
重量 |
18 克 |
|
高度 |
11 毫米 |
|
线缆 |
30 厘米带连接器线缆 |
|
材料 |
|
|
定位器主体 |
钛合金 |
|
致动器 |
PZT陶瓷 |
|
连接线 |
绝缘双绞线，铜质 |
|
粗定位模式 |
|
|
行程范围（步进模式） |
5.4° |
|
驱动速度 @ 300 K |
max.~1°/s |
|
输入电压范围 |
0 - 60 V |
|
精细定位模式 |
|
|
精细定位分辨率 |
无精细定位能力 |
|
位置编码器 |
|
|
读出机构 |
电阻式传感器 |
|
编码行程范围 |
全行程 |
|
传感器分辨率 |
0.1 m° |
|
传感器功耗（测量时） |
0.01 - 1 mW |
|
重复精度 |
2 m° |
|
负载（环境条件下） |
|
|
负载 |
max.100 g |
|
轴向动态力 |
max.2 N |
|
通用规格 |
|
|
环境 |
/LT/HV |

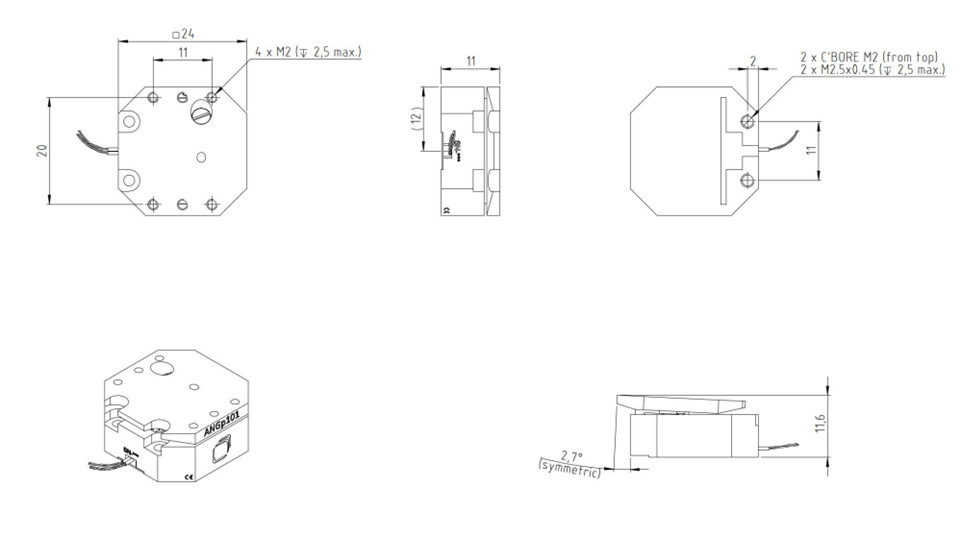

产品尺寸
