产品介绍

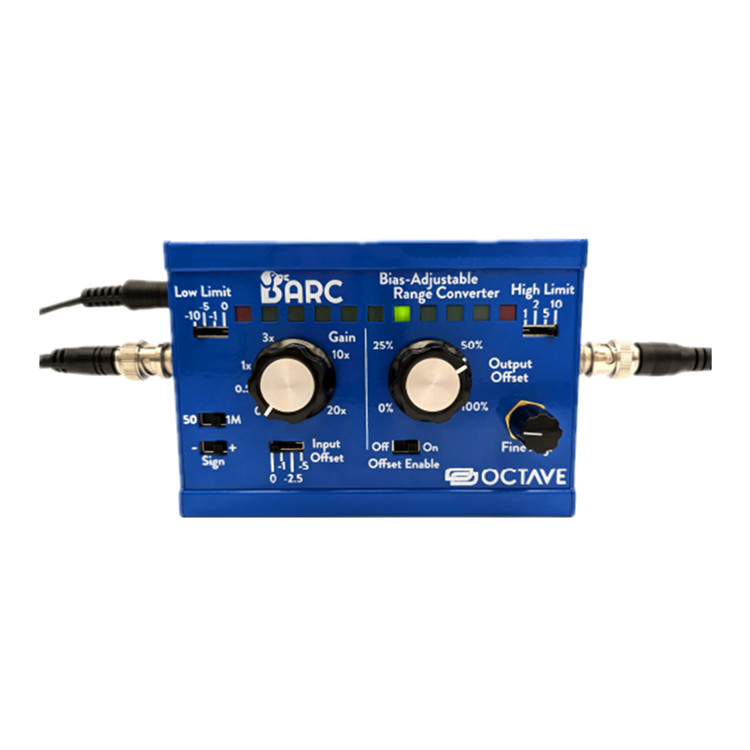

Octave Photonics 的偏置可调量程转换器 (BARC) 是一款多功能电子模块，用于连接不同的实验室仪器。BARC 旨在解决许多仪器输入输出电压不兼容的问题（例如 0 至 5V、-10 至 10V、-1 至 1V、0 至 2V、-5 至 5V 等），并提供一种简单安全的转换方法。它采用全模拟信号链，可对通过 BNC 输入连接器传输的信号进行高带宽、低噪声的电压缩放、限幅和偏移。便捷的多段式 LED 阵列提供可视化的输出电压反馈，并在输出电压达到用户设定的限值时显示削波指示器。
性能特点
- 可对输出范围设置硬性限制，以保护下游器件。这些限制可通过单独的选择开关进行离散设置，分别用于低限值和高限值。
- 提供简洁的输出电压视觉反馈。显示范围会根据开关设置的范围自动调整。LED 指示灯会在发生信号削波时亮起，在某些情况下可以释放宝贵的示波器通道。
- 增益和偏置偏移旋钮均可连续调节，实现准确调整。
- 低噪声和高带宽（>2 MHz @ 30 度滚降）。
技术参数
|
产地 |
美国 |
|
带宽（30°相位滚降） |
3 MHz |
|
I/O接口类型 |
BNC |
|
电源 |
+15 V DC |
|
电压增益 |
0-20倍 |
|
输入阻抗 |
50/1M Ω |
|
输出电压 |
-10/10 V |
|
尺寸（不含接口） |
130 x 90 x 43 mm |
|
典型功耗 |
0.5 W (300 mA @ 15 V) |
|
阵列 |
多段式 LED |
|
连接器 |
BNC |
产品应用
转换不同电压范围的电子信号（例如，将 0-5 V 转换为 -10 至 10 V）
调整信号幅度以更大化 ADC 的动态范围
向斜坡信号添加可调直流偏移（例如，用于锁定光学谐振腔）
控制声光调制器的 VCO
