产品介绍

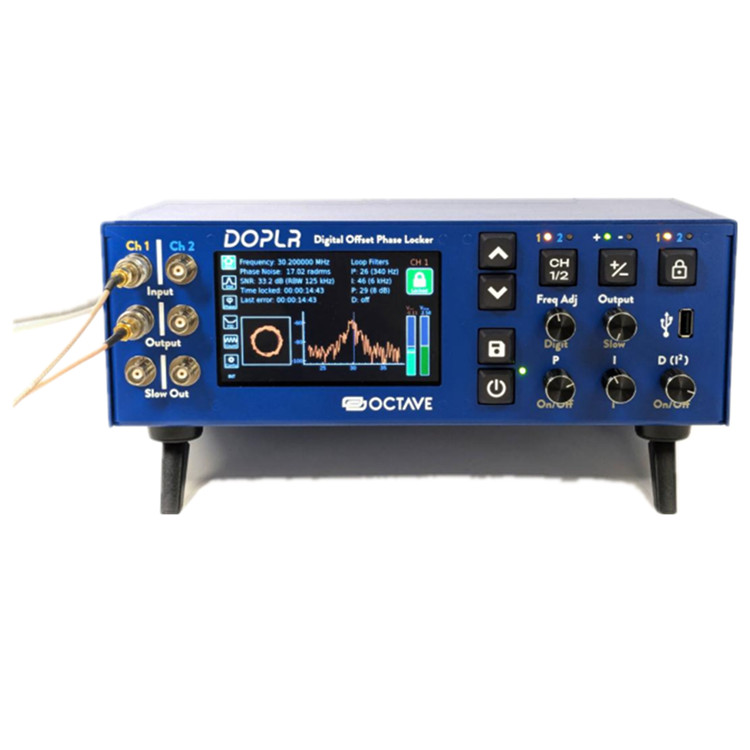

数字偏移相位锁定器 (DOPLR) 是一款易于使用的台式仪器，用于稳定电压可调射频信号。DOPLR 专为激光外差拍频信号的相位锁定而设计，但也可用于其他电子信号，例如来自压控振荡器 (VCO) 的信号。DOPLR 以用户友好的实验室仪器外形，提供全数字锁定功能。对于信号噪声大的问题，只需接通电源，即可使用便捷的旋钮和按钮优化环路滤波器设置。
DOPLR 使用现场可编程门阵列 (FPGA) 模块，在一个便捷易用的设备中实现多通道数字相位锁定功能。无需安装任何软件。设置非常简单，只需开机并优化环路滤波器设置即可。前面板上的物理旋钮和按钮旨在让用户能够轻松调整常用的设置。它提供多种显示模式，包括：电子频谱分析仪、相位噪声分析仪、环路滤波器可视化器以及带有实时艾伦偏差计算功能的频率计数器。即使输入信号噪声较大，也能轻松锁定，无需分频或高度优化的增益设置！
性能特点
- 触感界面
- 即插即用
- PI2D 控制
- >2 MHz 带宽
- 编程 API
- 一目了然的锁定状态指示器
- 两个独立的 I/O 通道，带辅助慢反馈输出
- 零死区频率计数器，带实时重叠艾伦偏差 (OADEV)
- 灵活的内部/外部时钟 (5/10/100 MHz)
- 轻松将数据导出到前面板 USB 驱动器
- 后面板 HDMI 显示器输出，用于连接外部显示器
- 开源软件，灵感源自 JD Deschenes 的 Frequency-Comb-DPLL 项目
技术参数
|
产地 |
美国 |
|
电源电压 |
100-240 VAC |
|
典型工作电流 |
120 VAC 时 180 mA |
|
输入电压范围 |
±1 V (10 dBm, 50 Ω)（内部直流阻隔器支持 <25 V 的静态偏移） |
|
输入频率范围 |
100 kHz 至 60 MHz |
|
快速输出电压范围 |
-1 V 至 +1 V |
|
慢速输出电压范围 |
0 V 至 +5 V |
|
带宽（30 度相位滚降） |
>2 MHz（快速） |
|
|
<1 kHz（慢速） |
|
外部时钟源 |
5/10/100 MHz |
|
|
0-13 dBm |
|
|
LVCMOS 或正弦波 |
|
通道间串扰 |
-50 dB 或更低 |
|
电源接口 |
IEC 320-C14 |
|
串行通信接口 |
USB Type B |
|
外部显示器接口 |
HDMI |
|
外壳尺寸（宽 x 高 x 深） |
310 x 110 x 155 mm |
