产品介绍

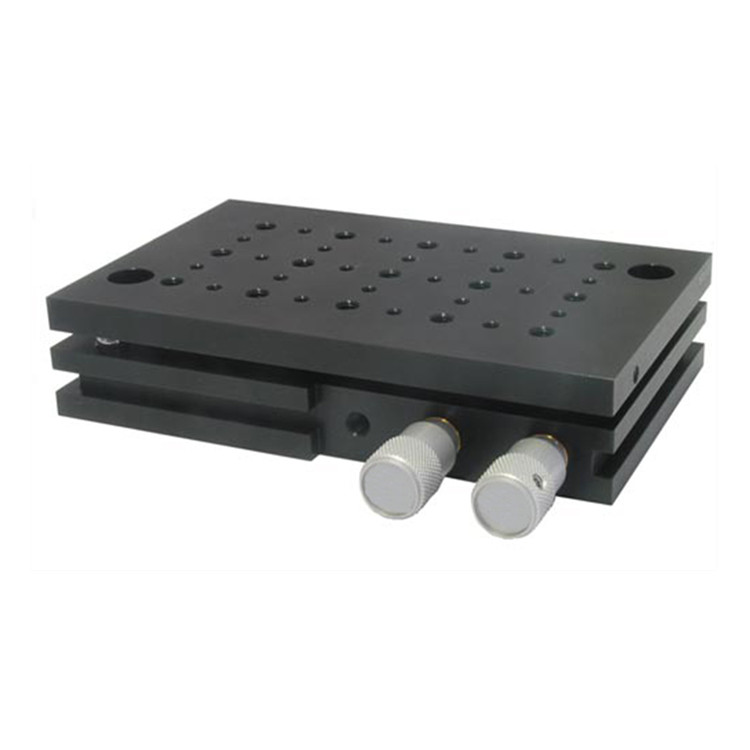

EKSMA多轴倾斜平台850-0010是一款精细光学调整设备，具备多轴倾斜与旋转调整功能，适用于光学组件的准确对齐与校准。
多轴倾斜平台提供两个轴的角度调节-倾斜和平面内旋转。安装平台围绕运动枢轴点旋转两微米。
EKSMA多轴倾斜平台850-0010凭借其高精度、稳定性和灵活性，成为光学实验与工业应用中校准光学组件的理想选择。
性能特点
多轴倾斜平台850-0010提供关于两个轴的角度调节——倾斜和平面内旋转。
安装平台围绕运动枢轴点旋转两微米。
平面外倾斜范围为±2°，平面内旋转范围为±2.5°。
两个千分尺螺钉并排放置，便于使用。
调整动作未经校准，且已解除耦合。
安装平台具有螺纹孔M6和M4的25mm网格。
850-0009型是对850-0010的狭义定制改装。
在装置的底座上提供了两个间隙孔，直径为2 mm。这允许将850-0010连接到桌子和面包板上。也可以用表夹820-0240夹紧装置的底座；这样你就可以把这个单元放在桌子上的任何方向上。
倾斜平台由黑色阳极氧化铝制成。
技术参数
|
产地 |
立陶宛 |
|
倾斜θy |
±2° |
|
旋转θz |
±2.5° |
|
负载能力 |
15公斤 |
|
间隙孔直径 |
6.2 mm |
|
颜色 |
黑色 |
|
材质 |
阳极氧化铝 |
|
孔口 |
螺纹 |
|
孔口尺寸 |
M6和M4 |
|
网格尺寸 |
25mm |
|
旋转 |
倾斜和平面 |
|
重量 |
1千克 |

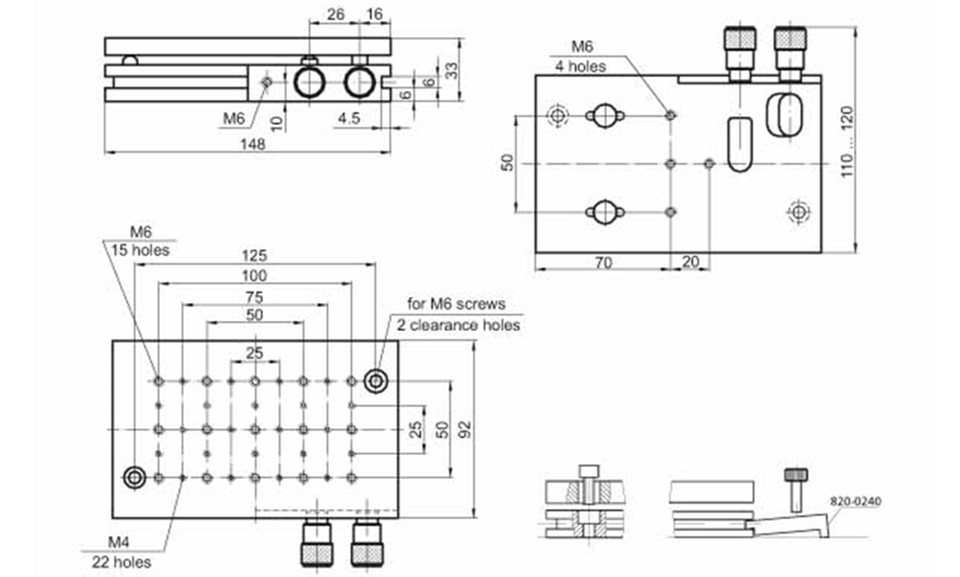

产品尺寸
产品应用
光学实验
用于激光器、光学检测设备（如轮廓仪、光电探测器）的校准，确保光路准确对齐。
搭配平移台（如423、433型号）使用时，可扩展为六自由度定位系统，满足复杂光路调整需求。
工业生产
在激光加工（如切割、焊接、打标）中，用于调整工件或光束角度，提升加工精度。
适用于材料分析设备（如X射线、太赫兹产品）的光学组件校准，确保检测数据准确性。
科研与开发
量子光学、太赫兹技术等领域中，用于精细光学系统的搭建与调试，支持前沿技术研究。
