产品介绍

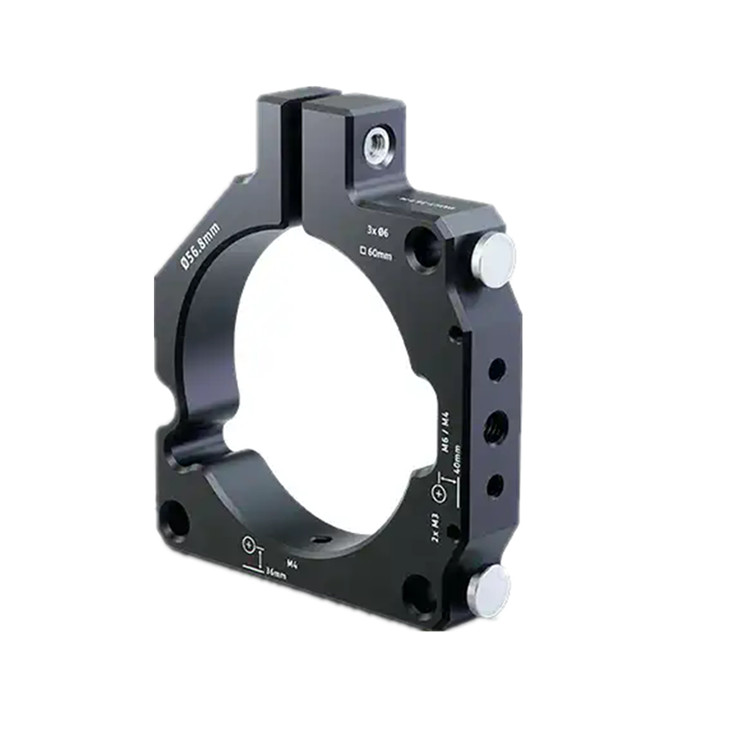

在组装用于光束整形的光学装置时，正确对准所有元件而不增加倾斜和偏心的风险可能颇具挑战性。非球面镜的 a|VariMount 可以提供帮助。该支架可直接安装在您的安装板上，无需额外转接器即可实现组件的集成和对准。它提供三种直径（30、50、56.8 毫米），可集成到笼式系统（30、60 毫米）中，并安装在导轨系统上。其设计可降低应力峰值和变形，即使是敏感的框架（例如铝合金）也易于集成。该支架采用 M4 和 M6 中心螺纹接口，可灵活安装在接杆上。
性能特点
- 适用于 BeamTuning 产品和跨系统组件（例如 Thorlabs、Owis、Qioptiq 等品牌）的光机接口
- 提供三种内径：
- 30 mm 适用于 BeamTuning 组件
- 56.8 mm 适用于 a|VariColl
- 50/50.8 mm (2") 适用于未安装的非球面透镜和轴棱锥
- 所有接杆系统均标配 M4 和 M6 螺纹孔
- 兼容 30mm 和 60mm 笼式系统
- 减少额外适配器需求
- 可直接平放在安装板上
选型指南
|
产品代码 |
直径 [毫米] |
|
UAH25-30-M |
30 |
|
UAH50-50-M |
50 |
|
UAH25-56.8-M |
56.8 |
技术参数
|
产地 |
德国 |
|
内径 |
56.8 mm |
|
适配组件 |
a|VariColl |
|
镜片类型 |
非球面镜 |
|
安装方式 |
安装板 |
|
接口类型 |
中心螺纹 |
|
接口尺寸 |
M4 和 M6 |
|
笼式系统兼容性 |
30mm 和 60mm |
|
应用 |
集成和对准 |
|
转接器需求 |
不需要 |

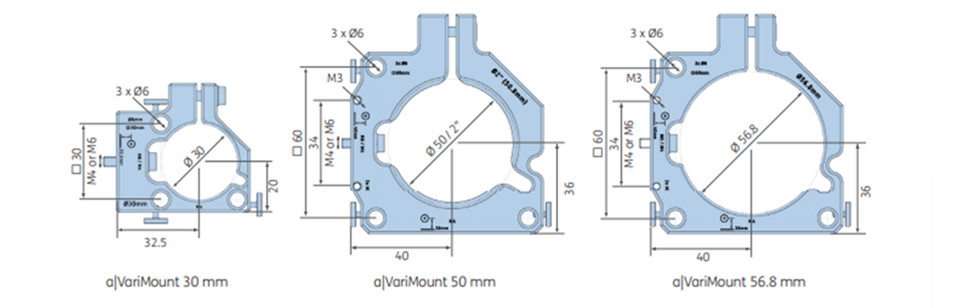

产品尺寸
