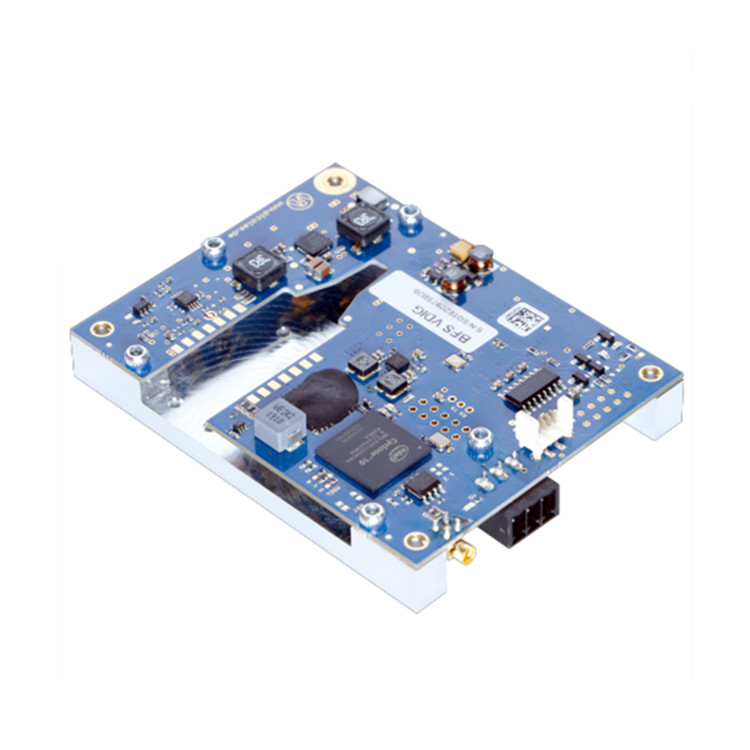

PICOLAS高速种子驱动器BFS-VDIG 03
738 阅读
- 品牌名称：PICOLAS
- 规格型号：BFS-VDIG 03
- 产品资料：PICOLAS高速种子驱动器SEED SeriesBFS-VDIG 03.pdf
产品介绍
该驱动器专为控制固态激光器和光纤激光器中的种子二极管而开发。数字控制完全消除了模拟输入信号，可以2 ns的步长和2 mA的分辨率进行设置。数字输出级可用于生成任何脉冲波形，时间分辨率为max.300 ns，脉冲持续时间约为min.1 ns。
脉冲间偏差优于1×10-6，这已在实验室条件下的测量中得到证实。其输出电流为0至2 A，足以驱动单模二极管产生短脉冲。当然，该驱动器内置保护功能，并通过底板冷却，与所有其他PicoLAS驱动器一样。
性能特点
- 0 至 2 A 输出电流
- 典型值：上升时间 < 1 ns
- 脉冲宽度由 CPU 控制
- 脉冲宽度 ~1 ns 至 300 ns
- 重复频率高达 2 MHz
- 12 V 单电源供电
技术参数
|
产地 |
德国 |
|
输出电流 |
0 至 2 A |
|
合规电压 |
单个激光二极管 |
|
偏置电流 |
0 至 100 mA |
|
上升时间 |
典型值 < 1 ns |
|
触发延迟 |
典型值 < 10 ns |
|
触发输入 |
3.3 V 至 50 Ohm |
|
TEC 控制器电流 |
-1.2 至 +1.2 A |
|
TEC 控制器电压 |
-2.3 至 +2.3 V |
|
TEC 控制器设定点 |
通过 RS-232 |
|
TEC 控制器稳定性 |
高达 1 mK |
|
激光器探测器输出 |
500 ns TTL |
|
供电电压 |
12 V 直流（min. 11 V，max. 20 V） |
|
工作温度 |
-20 °C 至 +75 °C |
|
尺寸 |
65.0 x 85.0 x 15.0 mm |
|
重量 |
约 110 g |
