产品介绍

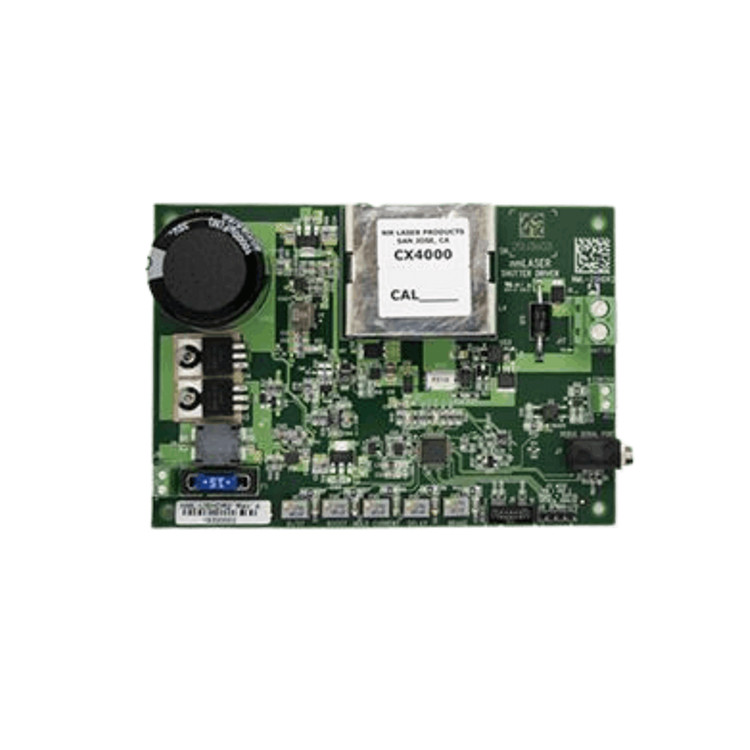

CX4000B激光快门控制器是一款由直流电源供电的PCB级驱动器，可向感应式快门负载提供定制功率波形。该控制器专为提供高速、高功率波形而设计，即使驱动苛刻的快门也能游刃有余。核心特性包括：通过5项磁力管理参数实现运动阻尼（软开启电流斜坡、通电开启增强、稳态保持电流及延迟/制动关闭阻尼功能）；电源与控制端口具备反极性保护（支持热插拔）；控制信号采用光电隔离实现抗干扰隔离。控制器所有组件均符合RoHS（无铅）标准。
性能特点
- 更快的切换速度
- 高峰值电流
- 模拟/数字模式
- 可编程参数
- 带外壳盒
技术参数
|
产地 |
美国 |
|
电源要求 |
24 ± 0.5 VDC，额定3 A |
|
控制信号要求 |
3 – 24 VDC方波 |
|
软开启（调节）电流上升时间 |
0-50 ms |
|
升压脉冲时间（全电流开启） |
0-200 ms |
|
峰值升压电流（来自板载浪涌电容器的短时脉冲） |
10 A |
|
保持开启电流（稳态） |
0 – 5 A |
|
延迟时间（阻尼功能） |
0-50 毫秒 |
|
制动脉冲时间（闭合阻尼） |
0-50 毫秒 |
|
连接接口（全部） |
2针螺丝端子 |
|
标识 |
型号/校准标签 |
|
合规性 |
RoHS指令，IPC-A-610 2级 |

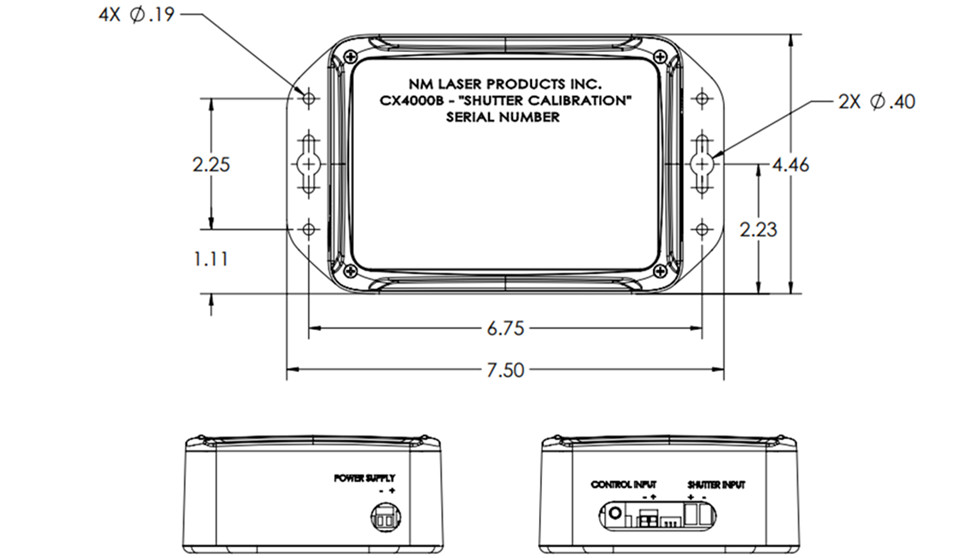

产品尺寸
产品应用
原始设备制造商集成
快速原型制作
研发
教育
