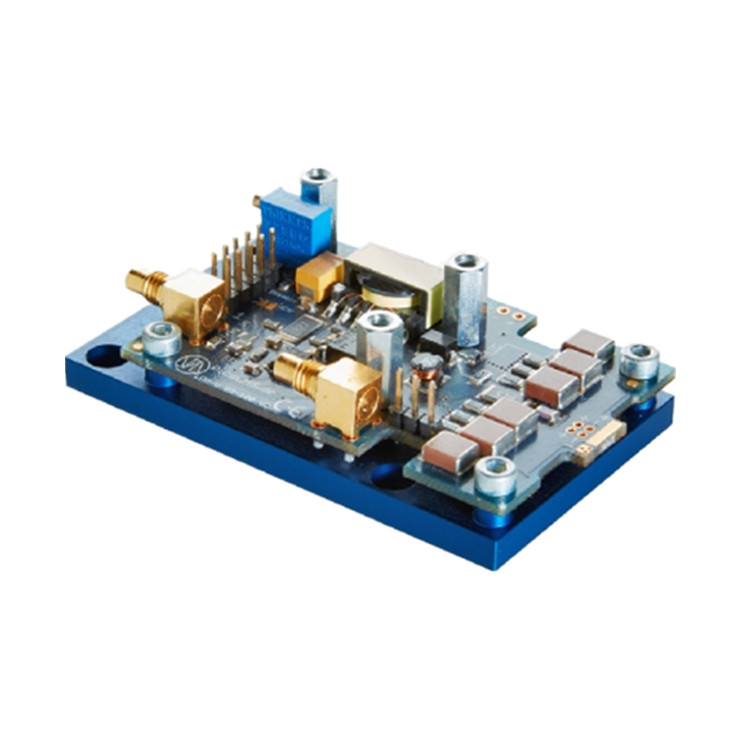

PICOLAS激光二极管驱动器LDP-V 50-100 V3.3
875 阅读
- 品牌名称：PICOLAS
- 规格型号：LDP-V 50-100 V3.3
- 产品资料：PICOLAS激光二极管驱动器LDP-V SeriesLDP-V 50-100 V3.3.pdf
产品介绍
LDP-V 50-100 V3.3 是一款用于纳秒脉冲的小型廉价激光二极管驱动器。我们的短脉冲驱动器 PicoLAS 的 LDP-V 系列为短脉冲应用范围内的激光二极管提供紧凑且经济有效率的驱动器。脉冲持续时间可在 1 ns 至 10 µs 之间灵活调节，电流高达 240 A。运行时只需要 15 … 24 V 直流电源和触发信号。您还可以使用 PLCS-21 控制单元控制许多 LDP-V 驱动器。要做到这一点，只需将 PLCS-21 直接插入兼容的 LDP-V 驱动器即可。这补充了一个数字可控的内部脉冲发生器。可以通过与 PC 的 USB 2.0 通信或通过我们的 PLB-21 控制单元进行驱动器设置。
性能特点
- 紧凑型 OEM 模块
- 3 至 50 A 输出电流
- 上升时间 < 4 ns
- 通过 SMC 触发输入控制脉冲宽度（8 ns 至 10 µs）
- 重复频率：单次触发至 2 MHz
- 单电源供电
- 电流监测器和隔离监测器
技术参数
|
产地 |
德国 |
|
输出电流 |
3 至 50 A |
|
输出电压 |
max.100 V |
|
内部高压 |
0 至 100 V，1 A，15 W |
|
上升时间 |
典型值 2.3 ns，max.4 ns |
|
触发延迟 |
典型值 36 ns，max.40 ns |
|
脉冲持续时间 min. |
min.8 ns |
|
脉冲持续时间 max. |
> 1 µs (@ 50 A)；> 10 µs (@ 5 A ) |
|
触发范围 |
单次触发至 2 MHz |
|
触发输入 |
5 V，通过 SMC 插孔接入 50 Ω 负载 |
|
触发输出 |
电气隔离的罗氏线圈 |
|
电流监测器 |
20 A/V，接入 50 Ω 负载 |
|
供电电压 |
15 至 24 V，2.2 A；可选：0 至 100 V，30 W（外部高压） |
|
功耗 |
max.25 W |
|
尺寸 |
75 x 44 x 20 mm |
|
重量 |
76 g |
|
工作温度 |
-20 至 +55 °C |
