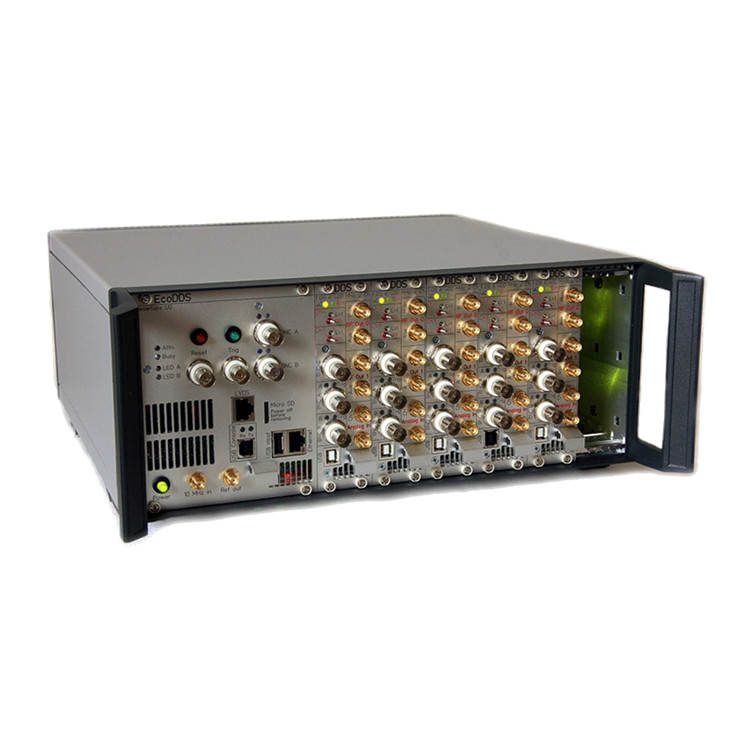

Wieserlabs数字信号合成器WL-FlexDDS-NG
- 品牌名称：Wieserlabs
- 规格型号：WL-FlexDDS-NG
- 产品资料：Wieserlabs数字信号合成器WL-FlexDDS-NG.pdf
FlexDDS-NG 是一款多通道相位连续直接数字信号合成器 (DDS)。FlexDDS-NG 基于为马克斯·普朗克量子光学研究所开发的 FlexDDS 多通道射频源的成功设计，是新一代波形发生器，可直接满足实验物理学家的需求。
FlexDDS-NG 主机集成了强大的双核 900 MHz ARM 计算机和 1 GB RAM，并运行嵌入式 Linux。机架内部可存储超过 500 MB 的波形发生器指令，相当于一个巨大的 FIFO 存储器。对于要求更高的应用或为了减轻实验室控制计算机的负载，您可以在 FlexDDS-NG 的集成计算机上运行您自己的程序。与传统的 FlexDDS 不同，FlexDDS-NG 配备了高速 GBit 以太网接口（而非 USB），从而消除了所有操作系统驱动程序问题。它还允许从任何计算机控制 FlexDDS-NG，甚至可以从不同的计算机控制多个通道。
FlexDDS-NG 主机可插入max.6 个独立但完全同步的射频发生器插槽。当完全配备 FlexDDS-NG-1GS 射频发生器插槽时，可支持max.12 个射频输出通道。从网络角度来看，每个插槽都对应各自的网络端口，因此可以独立或同时控制它们。每个插槽都有各自的数字触发器和同步 I/O。此外，主机还提供全局触发器输入，允许同步多个插槽。
- 多通道直接数字频率合成 (DDS) 平台
- 机架提供电源、参考时钟、同步、触发信号和网络接口，可容纳6 个射频发生器插槽（每个插槽可配置多个射频输出）
- 快速实时控制所有信号参数
- 执行具有确定性时序的复杂序列
- 多功能信号生成：请参阅插槽说明
- 集成双核 900 MHz ARM 处理器并运行 Linux 的计算机：机架内超过 500 MB 的命令存储空间
- GBit 以太网接口：通过网络进行高速实时命令传输
- 摆脱 USB 线缆长度限制，无需操作系统驱动程序
- 外部 10 MHz 参考时钟输入和输出
|
产地 |
德国 |
|
10 MHz 参考输入 |
|
|
信号输入电平 |
- 10...+ 20 dBm |
|
频率锁定范围 |
± 4...± 8 ppm |
|
内部参考容差 |
± 1.5 ppm |
|
10 MHz 参考输出 |
|
|
50 Ohm 阻抗电压 |
700 mVpp |
|
数字 I/O |
|
|
逻辑电压电平（可通过跳线配置，默认 5 V） |
3.3 V - 5.0 V |
|
触发输入脉冲宽度 |
100 ns |
|
电源电压 |
100 V - 240 V AC |
|
电源交流频率 |
47 Hz - 63 Hz |
|
电源额定功率 |
120 W |
|
典型有功功率 |
85 W |
|
物理尺寸（宽 x 高 x 深） |
|
|
不含手柄 |
316 x 124 x 342 mm |
|
含手柄 |
361 x 124 x 356 mm |
驱动声光调制器 (AOM)
超冷原子实验；相干原子操控
需要模拟调制的控制回路
BEC 蒸发斜坡
VFG-150 的替代品
