产品介绍

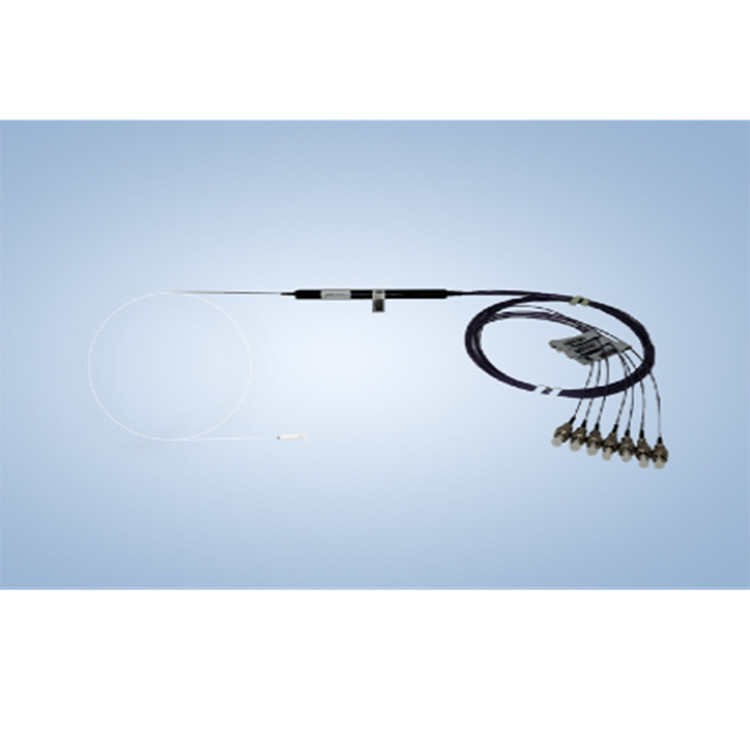

T35 多芯光纤 (MCF) FBG 是一款基于单模多芯光纤的商用光纤布拉格光栅 (FBG)，提供四芯和七芯两种设计。
提供多种光学规格。这些传感器采用光纤封装（写入），可以直接使用，也可以封装成各种更高的级别的传感器，用于光学传感系统。体积小巧、响应速度快，并支持多路并行传输信号。T35 多芯光纤 FBG 的操作和安装快速、简便且直观。它保留了基于 FBG 的传感器固有的优势，并且不受电磁干扰 (EMI) 的影响。
T35 系列 FBG 采用先进激光制造技术制造。标配双丙烯酸酯涂层光纤，可根据要求提供 OEM 封装。
性能特点
- 温度线性。T35 光纤光栅 (FBG) 结构刻写于光纤纤芯中，从而形成了一种简单的传感器配置，具有高分辨率、线性度和测量可重复性。高 SLSR 和客户选择的带宽，可实现清晰的信号处理。
- 先进的 FBG 刻写控制。非常适合需要监测 MCF 光纤沿线多个点的应变和/或温度的项目。T35 可根据客户规格配备单个 FBG，或配备不同长度和灵活数量的 FBG 阵列。此外，FBG 可以刻写在所有纤芯的同一物理位置，也可以仅刻写在部分纤芯上。它们也可以全部具有相同的波长，也可以在光纤的同一物理位置上具有所有不同的波长。
- 多芯设计选项。T35 提供三种主要的光纤纤芯配置：方形、六边形加中心纤芯以及六边形加中心纤芯旋转。可在同一光纤内的并行纤芯中同时传输不同的信号。
技术参数
|
产地 |
美国 |
|
FBG 波长 |
1460 至 1620 nm，+/-0.5； |
|
|
980、1060、1310nm 及其他 |
|
FBG 带宽 (FWHM) |
0.1 - 1.0nm |
|
FBG 长度 |
1-24mm |
|
FBG 反射率 |
中心纤芯 >20%。 |
|
|
所有纤芯中的 FBG 均清晰可见，便于监控。 |
|
FBG SLSR |
中心纤芯 >10dB。 |
|
|
所有纤芯的光纤光栅 (FBG) 均具有良好的对比度，可用于监测。 |
|
响应时间 |
0.01ms、0.1ms |
|
温度和应变灵敏度 |
10pm/°C 和 1.2pm/με |
|
光纤涂层类型 |
双丙烯酸酯 |
|
工作温度 |
-20°C 至 +70°C |
|
|
-55°C 至 +85°C |
|
光纤连接器 |
FC/UPC |
|
尾纤长度 |
标准 SMF28C 光纤，带丙烯酸酯涂层，1m，其他可选 |

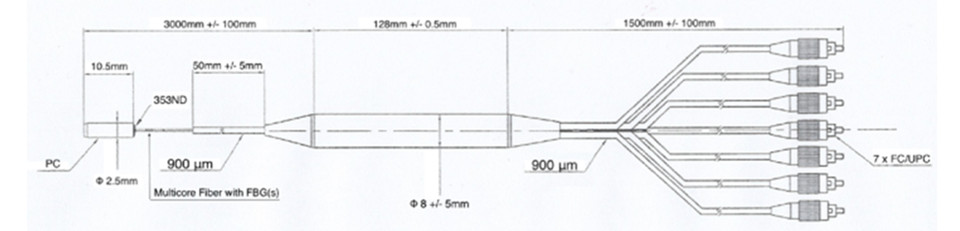

产品尺寸
产品应用
形状传感、研究实验室、航空航天、机器人等领域的应用
