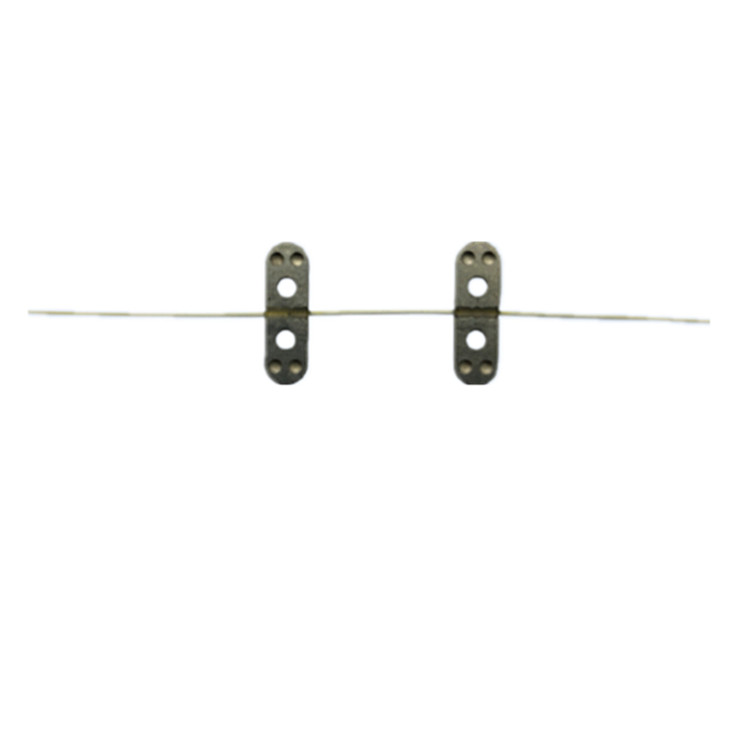

T202 是一款基于聚酰亚胺涂层单模 (SM) 光纤的光纤布拉格光栅 (FBG)，出厂时已粘合到 FBG 两侧的窄不锈钢垫或“锚”上。T202 采用防滑粘合工艺制造，具有很高的一致性，可通过点焊、化学粘合（环氧树脂）或将 FBG 的钢垫旋入客户表面，将 FBG 直接现场安装到各种类型的表面上。
提供多种光学和机械规格。T202 的传感器直接封装（刻写）在光纤纤芯中，可以直接使用，也可以封装到各种更高的级别的传感器中，用于光学传感系统。体积小巧，响应速度快。优良的波长-温度和波长-应变线性度。T202 的设计旨在使操作和安装快速、简便且直观。它具备所有 FBG 固有的诸多优势。
- 体积小巧，温度应变线性度良好。T202 传感器采用FBG 结构，可实现简单的传感器配置，并兼具高分辨率、线性度和测量重复性。其 SLSR 响应清晰、准确。
- 超可靠安装。T202 旨在帮助民用、工业、安防、铁路、船舶、航空航天、能源及其他领域的工程师和研究人员，无需成为材料专家，即可轻松粘合不会从各种应用表面滑落的传感器。
- T202 在成本、性能和可靠性方面实现了理想的平衡，旨在简化光纤布拉格光栅的使用流程，并加速开发全新且具吸引力的光纤商业解决方案。适用于直径从 50μm 到 155μm 的光纤，并配备标准和定制尺寸的不锈钢锚（垫）。光纤尾纤可使用特氟隆或其他类型的松套管保护。
- 易于菊花链连接。非常适合需要提供光学滤波、监测多点应变、温度和其他工程参数的项目。 T202 可提供单个 FBG 光学元件或不同长度的 FBG 阵列，FBG 数量灵活，钢锚可沿光纤以客户选择的距离定位。
- 经过验证的现场性能和可靠性。T202 不锈钢锚式 FBG 传感器是一款坚固耐用、价格低廉的光学元件，运行稳定，可在各种应用中长期高精度、可靠地使用。它也是开发应变、振动、加速度、位移、倾斜、压力、负载、温度和其他类型光学传感器等各种设备的核心元件。Technica TS900 点焊机针对 Technica 传感器的安装进行了优化。
|
产地 |
美国 |
|
波长/公差 |
850 至 1650nm，+/-0.5nm |
|
反射带宽 (FWHM) |
0.2nm（标准）；0.1 至 2.0nm（可选） |
|
反射率 |
>50%（标准）；1% 至 99%（可选） |
|
光纤光栅长度 |
14mm（标准）；1-24mm（可选） |
|
SLSR |
>15 dB；其他选项可选 |
|
钢与光纤粘合 |
无环氧树脂 |
|
响应时间（应变、温度） |
1.0ns，0.1ms |
|
温度范围/灵敏度 |
-50°C 至 +130°C，~10pm/°C |
|
应变范围/灵敏度 |
1000、3000、5000 μstrain（标配） |
|
|
1.2pm/μstrain |
|
光纤类型及包层直径选项 |
单模 |
|
|
125μm（标配）；80、50μm 可选 |
|
光纤涂层及总外径 |
聚酰亚胺，155μm（标配）； |
|
|
100μm 和 70μm 可选 |
|
不锈钢锚（垫）尺寸 |
16x5x0.8mm（标配），其他可选 |
|
钢锚间距 |
15mm（标配）；其他可选 |
|
光纤尾纤长度 |
1 米，其他可选 |
|
光纤弯曲半径 |
>17 毫米（标配），>2 毫米（可选） |
|
光连接器 |
LC/APC、FC/APC 或定制 |
|
安装方式 |
点焊、胶接或旋入式 |
应用于结构工程、能源、工业、航空航天和研发实验室。
