产品介绍

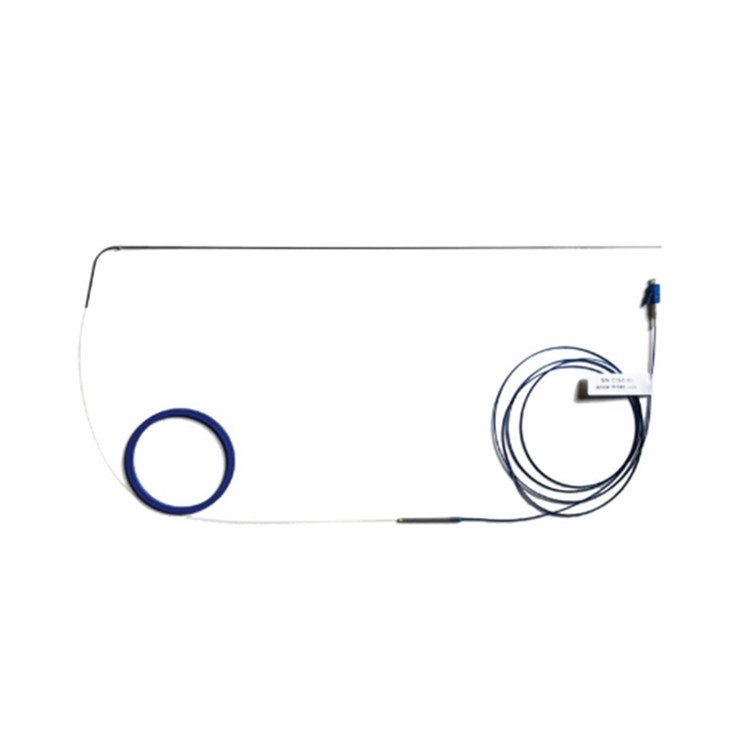

WISTHeat 是一款基于光纤布拉格光栅 (FBG) 技术的分布式高温传感器。其在 650°C 高温下仍具有长期稳定性（年变化小于 1°C），使其成为严苛环境下工业和工艺的理想之选。通过多路复用多个 WISTHeat 传感器，可以实现覆盖小面积或大面积区域的数千个传感元件。与热电偶相比，WISTHeat 具有更快的响应速度、更高的精度、更小的尺寸以及对电磁干扰 (EMI) 的低敏感性。
性能特点
- 高温运行：即使是先进的光纤布拉格光栅（FBG）阵列，也能通过独特的光栅写入和组装工艺，确保在高达 650°C 的温度下保持长期稳定性。钢制缓冲层可实现高温度范围。对于高达 300°C 的温度范围，也可选择聚酰亚胺缓冲层。
- 高空间分辨率：每个传感器可处理 1 至 100 个 FBG。WISTHeat 传感器上 FBG 的数量和位置均可完全配置。标准配置为 5 毫米等距间距。尽管 FBG 数量众多且间距可定制，WISTHeat 传感器在生产过程中无需任何 FBG 熔接。
- 坚固耐用：所有 WISTHeat 传感器均可设计用于高低温度、电离辐射、机械振动、灰尘或电磁干扰 (EMI) 环境。我们在合适的纤维涂层、缓冲材料、连接器和电缆方面拥有丰富的经验。
- 快速响应时间：先进的封装技术使我们小的封装也能实现 70 毫秒的热响应时间。即使是传感器密度和温度操作方面先进的配置，也能保持快速响应时间。
- 小尺寸：WISTHeat 传感器可安装在以前无法进行测量的行业中。带钢毛细管的标准外径为 1 毫米，外径为0.8 毫米。
技术参数
|
产地 |
瑞典 |
|
峰值反射率 |
typ.35% 、0.1%...99.9999% |
|
传输衰减 |
typ.5 dB、 < 0.1 dB...> 60 dB |
|
半高宽（-3dB 点） |
typ.0.15 nm、min.0.03 nm |
|
隔离/SMSR |
typ.45 dB、10 dB...50 dB |
|
波长范围 |
typ.1520 至 1580 nm、990 至 1700 nm |
|
每根光纤的布拉格光栅（FBG）数量 |
typ.25、1...128 |
|
FBG 长度 |
typ.5 mm、1 mm...10 m |
|
温度范围 |
-45 °C...+250 °C |
|
光纤尾纤长度 |
typ.1 m、0.1 m...10 m |
|
光纤尾纤类型 |
与 SMF28e 兼容 |
|
光纤尾纤涂层 |
丙烯酸酯或聚酰亚胺 |
|
光纤尾纤缓冲层 |
900 µm...2 mm |
|
光纤尾纤弯曲半径 |
typ.17 mm、min.7.5 mm |
|
连接器类型 |
LC/APC、SC/APC、FC/APC |
|
|
（可根据要求提供 E2000/MU/ST/LSA/ARINC） |
|
响应时间 |
370 ms |
