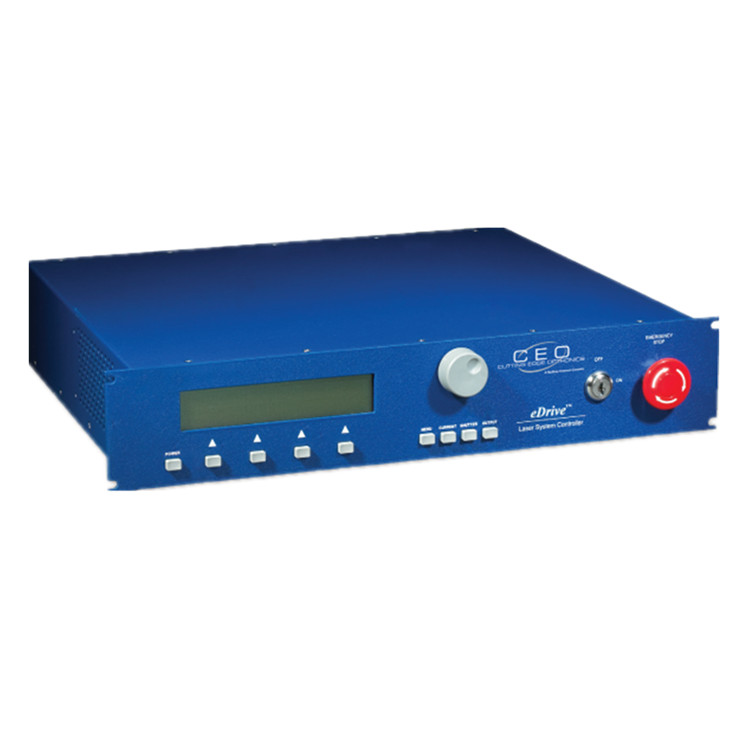

Cutting Edge Optronics激光二极管驱动器ED2U
218 阅读
- 品牌名称：Cutting Edge Optronics
- 规格型号：ED2U
- 产品资料：CEO激光二极管驱动器ED2U.pdf
产品介绍
CEO的eDrive是一款多功能且完整的解决方案，适用于驱动激光二极管、激光二极管泵浦放大器模块及二极管泵浦激光系统。该设备兼容CEO旗下所有二极管阵列、二极管泵浦放大器以及商用与定制激光系统。标准版eDrive可提供高达100A连续波（CW）及300A调制连续波（QCW，脉冲）工作模式。工作包络支持高达20%占空比，脉冲宽度覆盖10微秒至连续波范围，重复频率范围为2赫兹至50千赫兹。产品线包含内置声光Q开关驱动器、热电冷却器驱动器、外部触发接口、时序同步输出接口的型号，同时提供OEM定制型号及“无前面板”远程控制单元。
性能特点
- 支持连续波（CW）和调频连续波（QCW）两种工作模式
- 0-375V 电压响应范围
- 提供100A或300A脉冲版本
- 可选水冷或风冷版本
- 提供CE认证版本
- 支持19英寸机架安装
- 配备冷却液安全联锁装置
- 兼容LabVIEW软件
- 配备RS232和RS485接口
技术参数
|
产地 |
美国 |
|
冷却方式 |
风冷式 |
|
振幅 |
连续波 |
|
输出电流 |
0 - 50 A |
|
显示分辨率 |
100 mA |
|
精度 |
+ 2% |
|
噪声 |
100 mA 峰峰值 |
|
脉冲 |
|
|
频率范围 |
0 - 100 kHz (3) |
|
显示分辨率 |
(1 Hz) 0 - 100 Hz |
|
|
(10 Hz) 100 Hz - 1 kHz |
|
|
(100 Hz) 1 kHz - 50 kHz |
|
精度 |
±2% |
|
脉冲宽度 |
|
|
范围 |
40 ns - 250 µs |
|
显示分辨率 |
10 ns |
|
转换时间 |
— |
|
触发输入 |
|
|
类型 |
正沿触发 |
|
信号输入 |
TTL 或 5 V CMOS |
|
宽度 |
min.50 µs |
|
输入阻抗 |
50 Ω |
|
兼容电压 |
|
|
范围 |
0 - 375 V |
|
显示分辨率 |
0.1 V |
|
精度 |
±2% |
|
通用规格 |
|
|
工作温度 |
0 - 40°C（无冷凝） |
|
电源输入 |
100 - 240 VAC，50/60 Hz，max.15A |

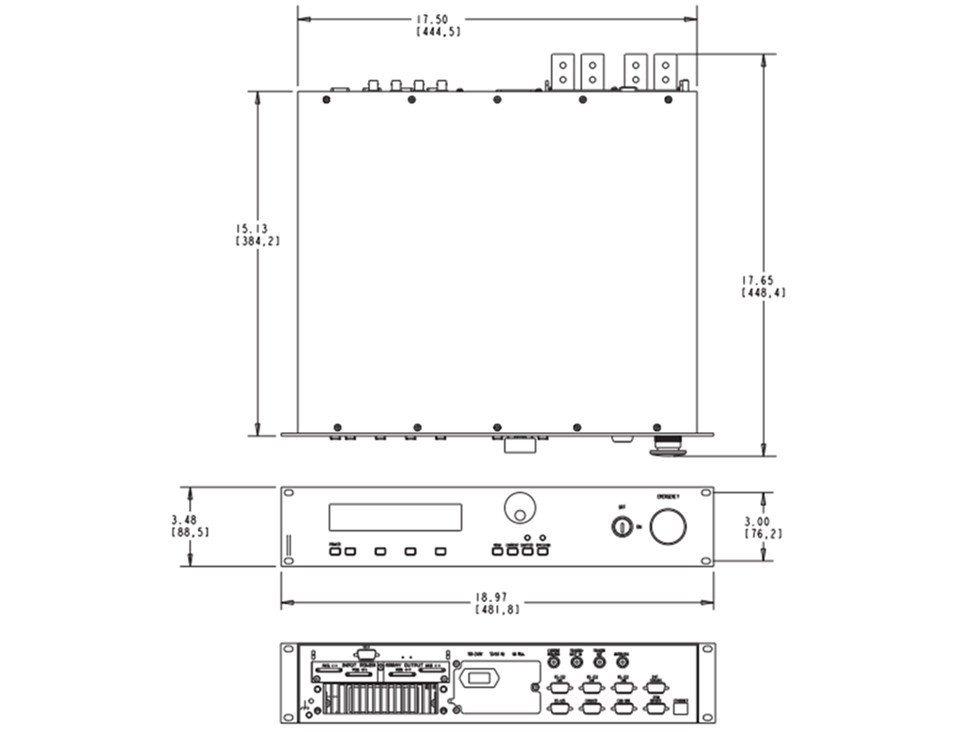

产品尺寸
