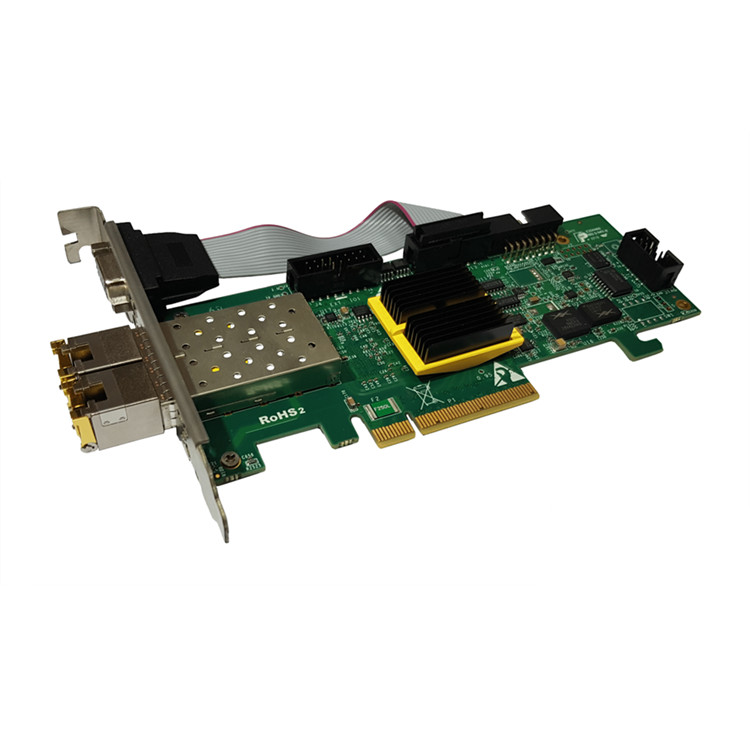

HawkEye-20GigE是一款高性能千兆以太网帧抓取卡，专为高要求的多摄像头视觉应用中的实时图像采集、处理和压缩而设计。该设备基于Altera Arria 10 FPGA技术打造，可直接支持2台10 GigE Vision相机，并能通过网络交换机扩展至多台同步相机。配备双SFP+端口提供20Gb/s带宽，采用低矮型PCIe结构设计，确保零帧丢失、超低延迟及微乎其微的CPU负载，使其成为关键任务环境的理想之选。
HawkEye-20GigE 可作为即插即用的千兆以太网帧抓取卡使用，也可作为完整解决方案的一部分，该方案集成了图像采集、模块化实时预处理、增强处理以及先进的压缩IP（.JPEG、无损、Quality+）。
- 支持2路10 GigE、4路5 GigE等摄像头采集
- 零帧丢失且CPU占用率近乎为零
- 适用于录制与流媒体解决方案
- 内置图像处理功能包括：FPGA实时压缩（.JPEG、无损、增强画质）、实时高动态范围（HDR）校正
- 通过InfiniVision支持100+台同步摄像头
- 内存：17 GB
- 小体积PCIe卡（第3代x8接口）
|
产地 |
以色列 |
|
相机输入 |
2x 10 GigE相机 |
|
|
4x 5 GigE相机 |
|
|
8x 2.5 GigE相机 |
|
|
20x 1 GigE相机 |
|
GigE版本 |
GigE Vision 2.1 |
|
连接器 |
2 x SFP+ | 2 x RJ45（铜缆/光纤） |
|
|
JTAG |
|
|
VGA15针接口用于连接GPIO至支架 |
|
|
16针板对板接头 |
|
Advanced功能 |
实时选择性ROI采集 |
|
|
数据分块 |
|
|
图像格式 |
|
|
单色、拜耳、RGBA（8、10、12、14及16位/色） |
|
|
RGB（8、10及12位/色） |
|
分辨率max. |
水平16K像素（64位） |
|
|
垂直65K线 |
|
采集速率 |
max.20Gb/s |
|
压缩与图像增强 |
|
|
压缩选项 |
.JPEG、无损、质量+ |
|
图像增强选项 |
高动态范围（HDR）校正 |
|
主机总线 |
PCIe x8 Gen. 3 |
|
板载内存 |
max.17 GB |
|
相机类型 |
面阵、线阵 |
|
外形规格 |
小体积PCIe卡 |
|
功率 |
5-32W，取决于用户应用及FPGA类型 |
|
散热 |
被动散热 | 主动散热（风扇） |
|
平均无故障时间 |
> 百万小时（采用被动散热时） |
|
工作环境温度 |
0 – 55°C |
|
连续工作湿度 |
10 - 80%（无冷凝） |
|
峰值工作湿度 |
10 - 90%（无冷凝） |
录制与流媒体应用
航空航天（包括无人机和无人飞行器）
户外成像
运动数据分析
自动化测试设备（ATE）
电子显微镜
工业检测与分拣设备
农业
科学研究
