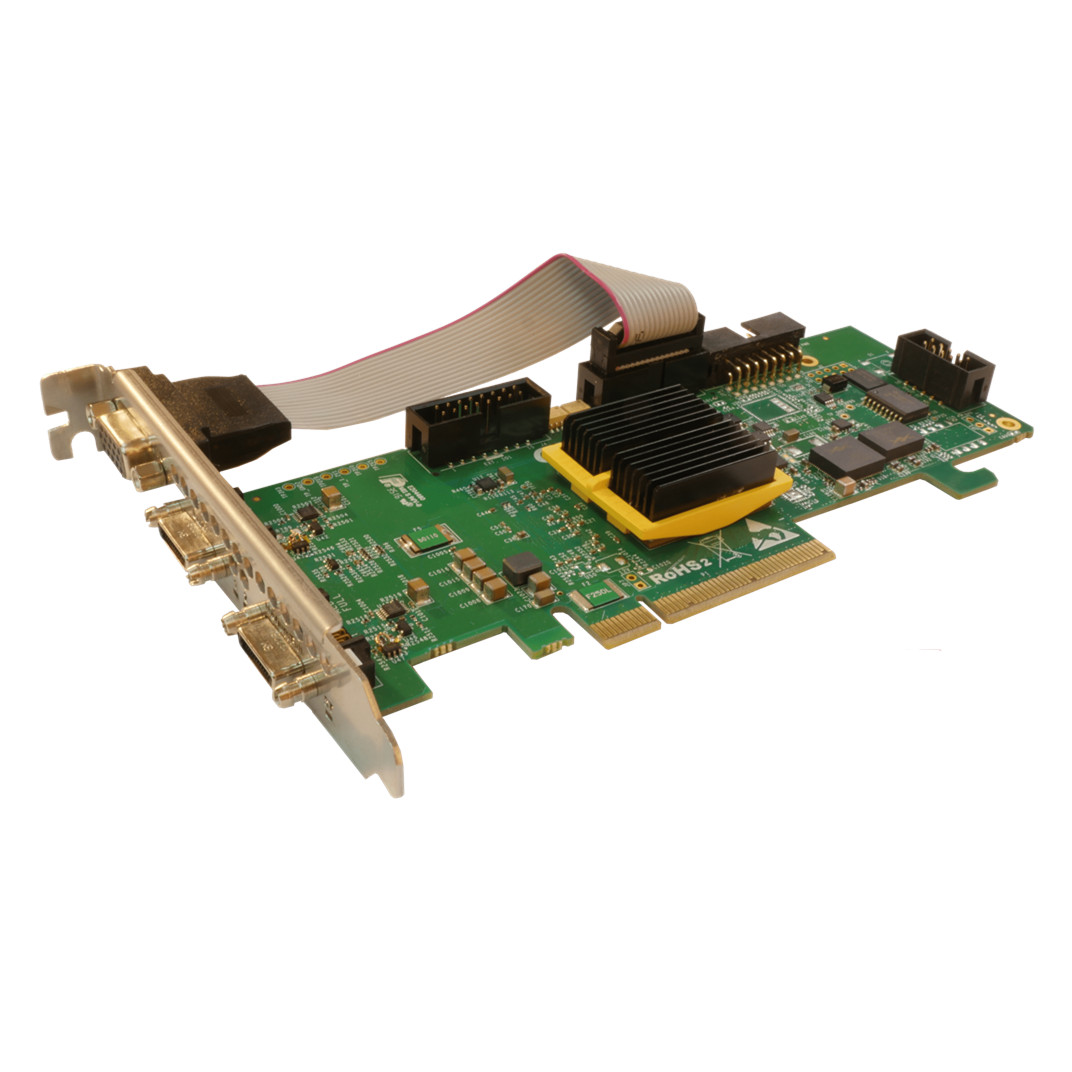

CamSim-CL是一款高性能的Camera Link仿真器，专为测试和验证成像系统及帧抓取卡而设计。该设备完全符合Camera Link v2.0标准，可生成测试图案和视频流，从而加速开发进程、确保系统验证的可靠性并缩短产品上市时间。
CamSim-CL支持所有Camera Link v2.0配置方案，为使用者提很高的灵活性。其内置生成器可传输BMP和RAW图像文件，以及灰度与彩色测试图案。用户还能通过直观的图形界面编程设置图像时序和数据参数，实现对仿真精度的掌控与灵活配置。由此，使用者在测试过程中既能确保精度，又能提升效率。
- 模拟所有Camera Link v2.0配置
- 支持BMP和RAW格式输入图像文件
- 配备传输彩色与灰度测试图的图案发生器
- 通过用户友好图形界面实现图像时序与数据参数的完全可编程配置
- 提供API方法用于开发用户模拟器应用程序
- 支持用户配置的相机控制(CC)线触发选项
- 适用于测试基于Gidel可定制帧抓取卡和Jetson边缘计算机开发的定制化设计
|
产地 |
以色列 |
|
相机链接模式 |
80位（Deca） |
|
全速、中速和基础相机链接 |
全速、中速和基础相机链接 |
|
像素格式 |
原始格式 |
|
|
单色 |
|
|
拜耳格式 |
|
|
RGBA（8、10、12、14和16位/色） |
|
|
RGB（8、10和12位/色） |
|
|
YUV |
|
|
YCbCr601 |
|
|
YCbCr709 |
|
分辨率max. |
水平16K像素（24位） |
|
垂直 |
65K线（16位）或线扫描模拟模式下无限延伸 |
|
配置方案 |
符合Camera Link标准的所有配置，包括80位（Deca）模式为10抽头/8位，8位/10抽头。 |
|
|
Camera Link像素时钟max.85 MHz |
|
接口 |
2x SDR26（迷你Camera Link） |
|
|
15针I/O接头 |
|
内存 |
1 GB | 8 GB | 16 GB |
|
相机类型 |
面阵 |
|
线阵 |
线阵 |
|
外形规格 |
小体积PCIe卡 |
|
主机总线 |
PCIe x8 Gen. 3 |
|
软件支持 |
CamSim图形界面 |
|
|
API |
|
|
示例程序 |
|
操作系统支持 |
Win 10/11及Linux（内核2.6.x-6.12）。 |
|
|
Linux版本不支持GUI，仅支持AP |
|
功耗 |
5-32W，取决于用户应用及FPGA类型 |
|
散热 |
被动散热 | 主动散热（风扇） |
|
平均无故障时间 |
>百万小时（被动散热模式） |
|
工作环境温度 |
0 – 55°C |
|
连续工作湿度 |
10 - 80%（无冷凝） |
|
峰值工作湿度 |
10 - 90%（无冷凝） |
视觉算法开发
图像处理应用测试
视觉系统可靠性测试
调试罕见故障
