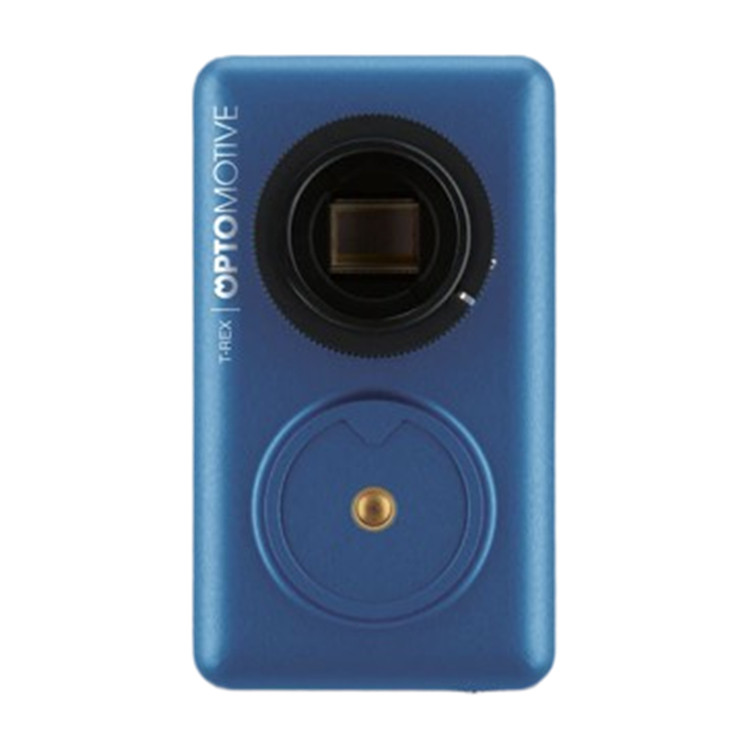

T-REX EVO是一款高度可定制且支持用户编程的FPGA架构高速智能相机，其核心配置包含：搭载赛灵思Zynq FPGA的高等FPGA相机模块、高速成像传感器以及千兆以太网接口。该设备融合了ARM系统级芯片（SoC）技术与涡轮增压式工业CMOS成像传感器。
凭借高性能FPGA系统级芯片（SoC）技术，T-REX EVO相机系列为计算机视觉开辟了全新维度。作为具备全球快门功能的工业相机，它拥有惊人的帧率表现和开放式FPGA架构。依托FPGA处理能力，图像处理算法可在相机端实时运行：只需发挥您的想象力。
T-REX EVO采用全定制化、用户可编程的开放式参考设计，打造基于高速FPGA的相机与应用开发系统。其核心优势在于开放式软硬件开发模型、高帧率处理能力、FPGA实时图像处理以及现代图形用户界面支持。
采用一套多功能的中端赛灵思Zynq 7020 FPGA开发算法并实时处理数据。图像采集通过AMS传感器实现，可选配CMV2000（2048x1088像素，2/3英寸规格）或CMV4000（2048x2048像素，1英寸规格）。该传感器每秒输出7.6亿像素，全帧模式下可实现331帧/秒（CMV2000）和176帧/秒（CMV4000）的帧率。板载512MB LPDDR2内存提供3.2GB/s带宽，支持复杂的缓冲图像处理。
该参考设计可通过标准的Xilinx Vivado工具轻松编辑。OptoMotive的定制IP核能无缝集成于Xilinx Vivado工具链中。FPGA（可编程逻辑）的大部分区域可自由用于新算法的编程开发或额外IP核的实现。700MHz双核ARM Cortex A9可编程子系统运行Linux操作系统，搭载定制的EVO控制与流媒体处理堆栈。用户应用程序或定制数据后处理功能可轻松集成至现有设计中。
高帧率与全局快门：采用全局快门设计，消除运动模糊，帧率远超传统工业相机，适用于高速动态场景捕捉。
实时处理能力：FPGA架构支持图像处理算法（如滤波、边缘检测、目标跟踪）在相机端直接运行，减少数据传输延迟，提升系统响应速度。
开放架构与可定制性：提供完全开放的硬件/软件开发模型，用户可通过编程自定义图像处理流程，适配特定应用场景。
高动态范围（HDR）：支持10bit/12bit动态范围输出，动态范围达60dB，适应复杂光照环境。
灵活区域兴趣（ROI）：支持8像素增量ROI设置，可针对特定区域优化处理，提升帧率或降低功耗。
|
产地 |
斯洛文尼亚 |
|
有效像素（水平×垂直） |
2048×1088 |
|
成像传感器 |
CMOSIS |
|
分辨率（百万像素） |
2.2 MP |
|
光谱选项 |
彩色 |
|
光学格式 |
12.7毫米（2/3英寸） |
|
有效像素（水平×垂直） |
5.5微米 |
|
帧率（FPS） |
331帧/秒 |
|
动态范围10位/12位 |
60 dB |
|
模数转换器分辨率 |
10位 |
|
模拟增益 |
1 - 3.2倍 |
|
感兴趣区域 |
支持，8像素增量 |
|
快门类型 |
电子全局快门 |
|
快门时间 |
2.4微秒 – 90秒 |
|
像素时钟频率 |
760 MHz（8像素@95 MHz） |
|
曝光模式 |
线性/三斜率高动态范围 |
|
像素校正 |
坏点校正与可编程LUT |
|
触发模式 |
自由运行/触发/重叠/脉宽 |
|
触发特性 |
延迟0-1000毫秒/低通滤波1.5Hz-100kHz |
|
快门分辨率 |
21纳秒 |
|
FPGA |
Zynq 7020 |
|
FPGA可用率 |
高达50%，220个DSP片段中多数可用 |
|
易失性存储器 |
512MB LPDDR2 |
|
非易失性存储器 |
32MB QSPI闪存，可选eMMC |
|
镜头接口 |
C型接口（1英寸32G螺纹） |
|
工作温度 |
0 - 50°C |
|
质量 |
50克（OEM版）/290克（含外壳） |
|
防护等级 |
含外壳时达IP67 |
|
外壳材质 |
CNC加工铝合金，特殊OptoMotive蓝色阳极氧化处理 |
|
RoHS |
符合RoHS标准 |
|

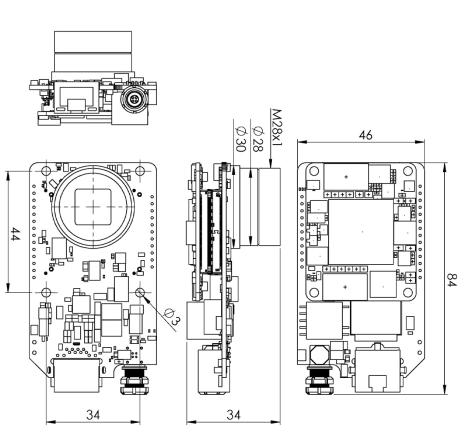

安装孔位 |
4个M3孔（OEM版）/外壳5个M6孔 |
|
输入电压 |
以太网供电42-57V或5V (OEM) |
|
功耗 |
高达11W |
|
IO隔离 |
无，但摄像头具备1.5kV PoE隔离 |
|
接口 |
RJ45，4针LEMO EXG 00 304 |
|
板载图像处理 |
可选（需集成IP内核） |
|
开放参考设计 |
支持 |
|
开放架构 |
支持 |
|
软件 |
兼容OptoMotive EVO软件（含完整源代码） |
|
操作系统 |
Windows 7、Windows 10（64位或32位） |
|
开发工具 |
Xilinx Vivado/SDK 2017.2、Microsoft Visual Studio 2017 |
- 激光三角测量——配备内置图像处理核心的现成峰值检测器；
- 动作捕捉——配备内置图像处理核心的现成BLOB检测器或运行长度编码器（RLE）；
- 工业流程自动化——以惊人速度对各类产品、液位、组件等进行计数、检测、核查、验证、读取、检验与测试；
- 工业质量控制——检测缺陷、裂纹或表面瑕疵，测量尺寸、位置、规格与颜色，识别异物或评估质量；
- 通用研发领域。
