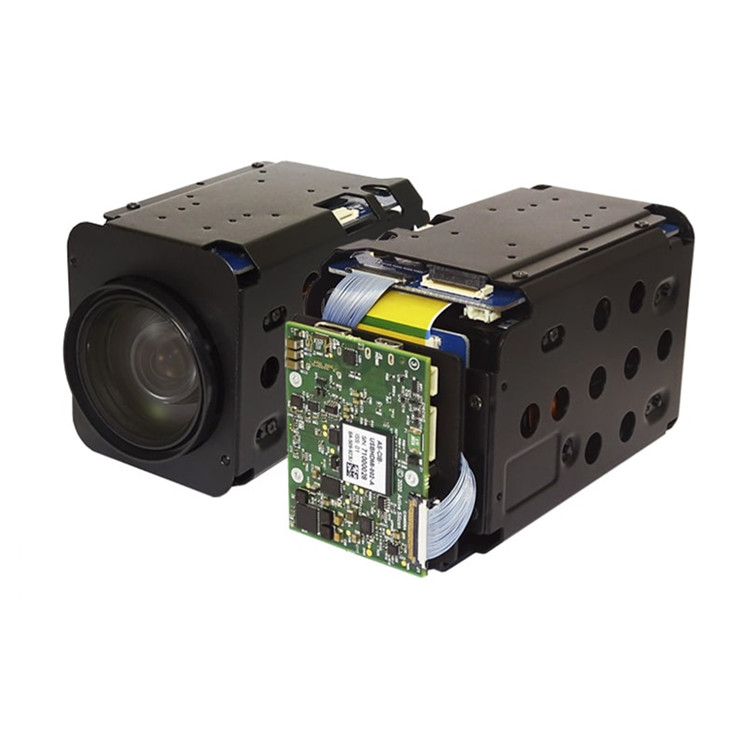

Active SiliconUSB/HDMI摄像机AS-CIB-USBHDMI-002-55LHD-A
- 品牌名称：Active Silicon
- 规格型号：AS-CIB-USBHDMI-002-55LHD-A
- 产品资料：Acitive Silicon USB，HDMI摄像机AS-CIB-USBHDMI-002-55LHD-A.pdf
Harrier 55倍自动对焦变焦摄像机是一款500万像素高分辨率摄像机，配备强大的55倍光学混合变焦功能。它支持同时输出HDMI和USB视频类（UVC）v1.1信号，并可输出1920 x 1080p（30帧/秒）的全高清图像。视频输出符合SMPTE 274M和SMPTE 296M标准。
当电路板连接到高速USB 3.x主机时，USB视频输出功能启用。连接HDMI线缆后，HDMI输出功能启用。开机时，可通过电路板上的拨码开关选择摄像头视频模式。摄像机视频模式以及其他功能还可以通过RS-485/RS-232/TTL接口或Harrier虚拟COM端口发送VISCA命令，或使用UVC命令进行控制。USB接口可用作（UVC）视频输出、USB控制输入端口以及可选电源。这是一个使用 Harrier USB SDK 的 UVC 视频应用示例（Active Silicon 可应要求提供 C++/CLI、C# 和 VB 的应用程序源代码和 Visual Studio 项目）。
这款自动对焦变焦模块摄像机的特殊功能包括：数字降噪（2D+3D）、隐私遮蔽功能、高光补偿、智能移动侦测、除雾功能以及日夜模式（移除红外截止滤光片，ICR）。
Active Silicon 还提供 Harrier 55 倍自动对焦变焦摄像机解决方案，支持 HD-SDI/HD-VLC、以太网 H.264 IP 或仅 HDMI 视频输出。
- 全高清高分辨率自动对焦变焦摄像机。
- 同时支持 USB 3.1 Gen1 和 HDMI 显示输出。
- 1/2.8 英寸 500 万像素索尼 IMX335 CMOS 传感器。
- 视频格式（高清）：1080p – 30/25 fps。
- 55 倍光学混合变焦和 32 倍数码变焦。
- 快门速度：1/1 秒 – 1/100,000 秒。
- 尺寸（长 x 宽 x 高）：101 x 54 x 64 毫米。
- TTL/RS-232/RS-485 串行 VISCA、Pelco – D/P 控制协议或 USB 3.1 (UVC) 接口。
- 用于通过 USB 进行 VISCA 控制的虚拟 COM 端口。
- 可通过 USB 线缆供电。
|
产地 |
英国 |
|
相机规格 |
|
|
视频输出 |
USB (UVC)、HDMI |
|
图像传感器 |
1/2.8英寸 500万像素 索尼 IMX335 CMOS 传感器 |
|
有效像素 |
约5,130,000 像素 |
|
同步系统 |
内置 |
|
视频格式（高清） |
1080p 30/25 fps，720p 30/25 fps |
|
模拟分辨率 |
CVBS |
|
照度min. |
|
|
彩色（1/30 秒，72.0dB） |
0.02 lux |
|
黑白（1/30 秒，72.0dB） |
0.002 lux |
|
彩色 DSS（1/1 秒，72.0dB） |
0.002 lux |
|
黑白 DSS（1/1 秒，72.0dB） |
0.0002 lux |
|
信噪比 |
大于 50dB（AGC 关闭） |
|
变焦倍率 |
|
|
混合光学变焦 |
55 倍 – 光学变焦镜头（40 倍）加上传感器变焦功能，实现 55 倍变焦变焦。 |
|
数码变焦 |
32倍 |
|
镜头（广角至长焦） |
|
|
焦距 |
f=4.25mm 至约234mm |
|
光圈 |
F1.6（广角）至 F4.95（长焦） |
|
视角（水平、垂直） |
|
|
广角 |
69.3°、62.13°、37.44°（水平、垂直） |
|
长焦 |
1.48°、1.29°、0.73°（水平、垂直） |
|
对焦系统 |
自动/单次对焦/手动/自动外对焦/点对焦 |
|
对焦距离min. |
0.1/1.5/3.0/6.0/10.0 米 |
|
数码变焦 |
max. 32 倍 |
|
曝光模式 |
自动、光圈优先、快门优先、手动 |
|
自动增益控制 (AGC) |
0 – 10 级 |
|
快门速度 |
1/1 – 1/100,000 秒 |
|
光圈 |
关闭 –光圈 F1.6 |
|
数码慢快门 (DSS) |
关闭 / 2 倍 / 4 倍 / 8 倍 / 16 倍 / 32 倍 |
|
无闪烁 |
关闭 / 开启 / 自动 |
|
亮度 |
0 – 14 级 |
|
背光 |
关闭 / 背光补偿 (BLC) / 高光补偿 (HLC) |
|
日夜模式 |
自动 / 日间 / 夜间 / 外置 |
|
白平衡 |
自动、一键、手动、室内、室外、自动外置 |
|
制式（模拟） |
NTSC / PAL |
|
控制协议 |
串行 VISCA |
|
|
Pelco-D / Pelco-P |
|
波特率 |
2400 / 4800 / 9600 / 19200 / 38400 / 57600 / 115200 |
|
摄像机功能 |
|
|
数字降噪 (DNR) |
2D/3D，2D+3D（级别0~15 级） |
|
镜像 |
关闭/水平/垂直/水平和垂直 |
|
清晰度 |
0~15 级 |
|
数字宽动态 (DWDR) |
关闭/手动/自动 |
|
除雾 |
关闭/手动/自动 |
|
隐私遮罩 |
关闭/开启（8 种遮罩） |
|
移动侦测 |
关闭/开启（4 个区域） |
|
缺陷检测 |
关闭/开启 |
|
一般参数 |
|
|
电源要求 |
9 – 15V 直流 |
|
功耗 |
max.7.4W (540mA @ 12V 直流) |
|
典型功耗值（无变焦/对焦 @ 1080p30） |
~4.8W |
|
工作温度 |
-10°C 至 +50°C |
|
存储温度 |
-20°C 至 +60°C |
|
工作/存储湿度 |
10% 至 90%（无冷凝） |
|
尺寸（长 x 宽 x 高） |
114.5mm x 54mm x 65.5mm |
|
重量 |
393g |
