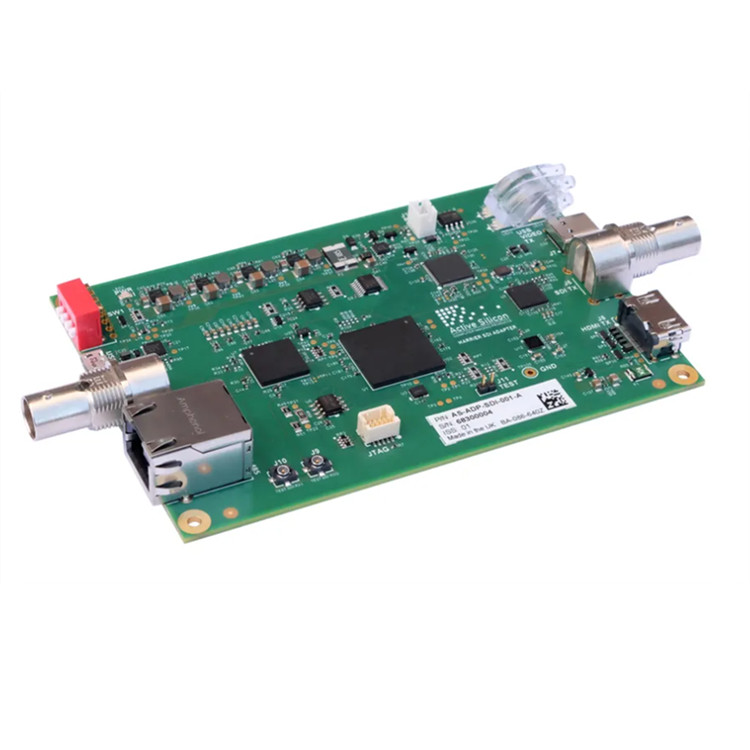

Active Silicon视频适配器AS-ADP-SDI-001-A
- 品牌名称：Active Silicon
- 规格型号：AS-ADP-SDI-001-A
- 产品资料：Acitive Silicon视频适配器AS-ADP-SDI-001-A-ENC-A.pdf
BlueBird SDI 适配器是一款 SDI 转 USB、HDMI 和 SDI 的转换器。它专为 3G-SDI、HD-SDI 和 HD-VLC 视频流的格式转换而设计，并可用作外部帧采集器，用于视频流传输和视频采集。
视频输入信号可通过 BNC 连接器或以太网 (RJ45) 连接器输入。该适配器支持三种同步视频输出格式：3G-SDI/HD-SDI 或 HD-VLC（通过 BNC）、HDMI（通过标准 HDMI 连接器）以及高速 USB/USB 视频类 (UVC) v1.1 输出（通过 USB Type-C 线缆）。通过 RS-485 连接的远程摄像机可通过 USB Type-C 端口（使用 Harrier USB SDK 或 UVC 应用程序）或单独的 USB-UART（USB Micro-B 连接器）接口进行控制。RJ45 连接器包含 RS-485 摄像机控制信号、摄像机电源和 HD-VLC 压缩视频输入（通过双绞线）。
BlueBird SDI 适配器也是升级旧系统的快速且经济有效率的解决方案。
- 单通道视频采集解决方案，支持 3G/HD-SDI 和 HD-VLC 视频输入。
- 兼容 Active Silicon 的 Harrier、Tamron 和 Sony 模块化摄像机接口板。
- 自动检测并解码 HD-VLC 压缩输入信号，适用于长距离线缆传输。
- BNC 输入接口，适用于同轴电缆。
- RJ45 输入接口，适用于双绞线。
- 自动检测输入信号。
- 高速 USB 视频类 (UVC) v1.1 输出。
- HDMI 输出。
- 3G/HD-SDI BNC 输出，并带有独立的 HD-VLC 输出。
- 所有输出均可同时显示。
- 通过 USB-UART 接口实现 RS-485 远程摄像机控制。
- 内置独立测试信号发生器。
- 模式选择开关和状态指示灯。
- 符合 SMPTE 274M 和 SMPTE 296M 标准。
- 可通过 USB 接口或接头供电。
- 符合 RoHS 标准。
|
产地 |
英国 |
|
电源选项 |
系统电源接口 |
|
USB 3 Type-C 端口 |
|
|
USB 2 Micro-B 端口 |
|
|
外壳 |
封装版可选 |
|
模式开关和 LED 指示灯规格 |
|
|
模式拨码开关 (SW1) |
本机配备一个四位拨码开关，用于选择各种模式。 |
|
状态指示灯 (LED1、LED2、LED3、LED4) |
本机配备四个 LED 指示灯，用于显示设备状态。 |
|
物理和环境参数 |
|
|

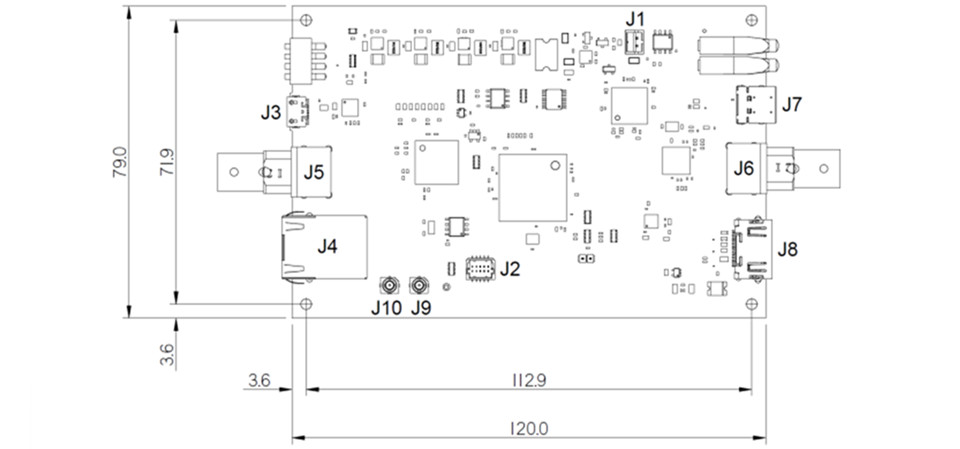

尺寸 |
|
|
电路板 |
120mm x 79mm（不含连接器） |
|
外壳 |
127mm x 86mm x 31mm（不含连接器） |
|
重量 |
|
|
电路板 |
62g |
|
带外壳 |
248g |
|
电源 |
USB接口供电5V，或J1接口供电5-16V |
|
功耗 |
|
|
J7（USB 3 Type-C）或J1（系统电源接口） |
max.3W |
|
J3（USB 2 Micro-B） |
max.2.5W |
|
存储温度 |
-20°C 至 +70°C |
|
工作温度 |
0°C 至 +60°C（环境温度） |
|
相对湿度 |
10% 至 90%（无冷凝）（工作和存储） |
