高解析度光谱仪

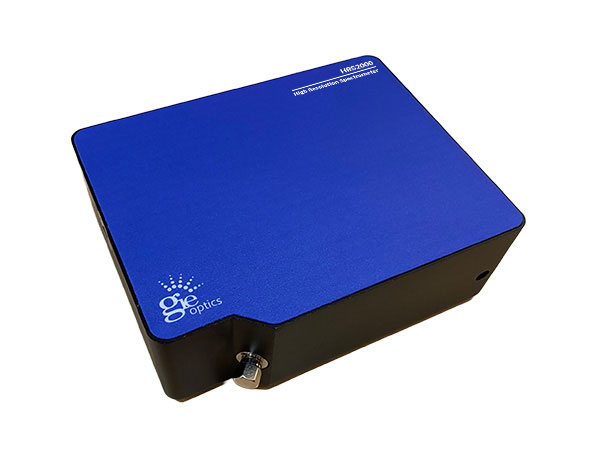

HRS2000 高解析度光谱仪

HRS2000系列是一款高性价比光谱仪，优异的光路设计，使用Hamamatsu S11639 2048 pixel感测器，使光学解析度最好可达0.1nm，光谱仪内部电路进行了全新的升级，信噪比达到600:1，使得该光谱仪在一般的光谱检测具有很大的使用价值。

轻巧的体积，光谱仪非常适合用于系统整合。

产品优势：

• 交叉非对称C-T 光路结构。
• 线性渐变滤光片或长波通滤光片消二级和高级绕射。
• SMA905 光纤连接器，通用性强。
• 丰富的光谱范围和解析度供用户选择。
• 直接感应紫外光谱。
• USB 2.0 资料传输和供电。
• 支持USB2.0, RS232/485多种通讯方式。
• 提供SDK开发套件，以协助客户二次开发。
• 时序测量，即时显示峰值波长和半高宽(FWHM)。

应用领域：

• LED色度学测量
• 太阳能光谱量测
• 萤光光谱测量
• 雷射光谱量测
• 电浆光谱量测

规格表

型号	HRS2000
尺寸	140mm x 110mm x 46mm
重量	0.7 Kg
感测器	Hamamatsu S11639 Linear CMOS 2048 Pixel 像素尺寸：14µm ×200 µm 波长响应范围：180-1100nm
A/D	16bit
光纤连接器	SMA905
信噪比	600: 1（全光谱）
动态范围	10000: 1
积分时间	0.5ms-65s
通讯介面	USB2.0(12Mbps) RS232(115200bps)
功耗	5 VDC，250mA
供电方式	USB
光谱范围	由具体的光栅而定
解析度	最好~0.1nm（由光栅和狭缝共同决定）
触发方式	软体触发，硬体触发，同步触发
作业系统	Win XP, Win7,Win8, Win10, Win11
光纤连接器	SMA905（其它连接器可定制）
光机外壳固定孔位	底部4个M3×4螺纹孔，侧面2个M3×4螺纹孔
工作温度 （推荐温度）	5℃ -35℃（推荐温度25℃）

Model	Wavelength Range	Resolution	Slit	Grating	Filter	Lens
HRS2000	200-420nm	~0.3nm	25um	1200g/mm, 250nm	---	---
	200-1000nm	~0.6nm	5um	330g/mm, 600nm	F06	---
	380-900nm	~0.4nm	10um	500g/mm, 560nm	F05	---
	305-595nm	~0.3nm	10um	900g/mm, 550nm	---	---
	900-1000nm	~0.1nm	10um	1760g/mm, 500nm	F08	---
		~0.1nm	10um	1760g/mm, 500nm	F08	L01
		~0.3nm	25um	1760g/mm, 500nm	F08	L01
	600-1100nm	~0.3nm	5um	500g/mm, 770nm	F08	---
	330-770nm	~0.3nm	10um	600g/mm, 500nm	F05	---
	500-720nm	~0.2nm	10um	1200g/mm, 500nm	---	---
	800-1000nm	~0.2nm	5um	1200g/mm, 1000nm	F08	L01
	250-400nm	~0.1nm	10um	1760g/mm, 500nm	---	---
	390-610nm	~0.2nm	10um	1200g/mm, 500nm	---	---
	300-1100nm	~0.6nm	5um	333g/mm, 600nm	F06	---
	340-850nm	~0.5nm	10um	500g/mm, 560nm	F05	---
	795-905nm	~0.1nm	5um	1760g/mm, 500nm	F08	L01
	1005-1080nm	~0.1nm	10um	1760g/mm, 500nm	F08	L01
	750-870nm	~0.1nm	10um	1760g/mm, 500nm	F08	---
	250-350nm	~0.1nm	10um	2400g/mm, 300nm	---	---
	350-450nm	~0.1nm	10um	2400g/mm, 300nm	---	---
	660-734nm	~0.1nm	5um	2400g/mm, 300nm	F08	L01
	180-400nm	~0.3nm	25um	1200g/mm, 250nm	---	---

标准汞氩灯测试光谱

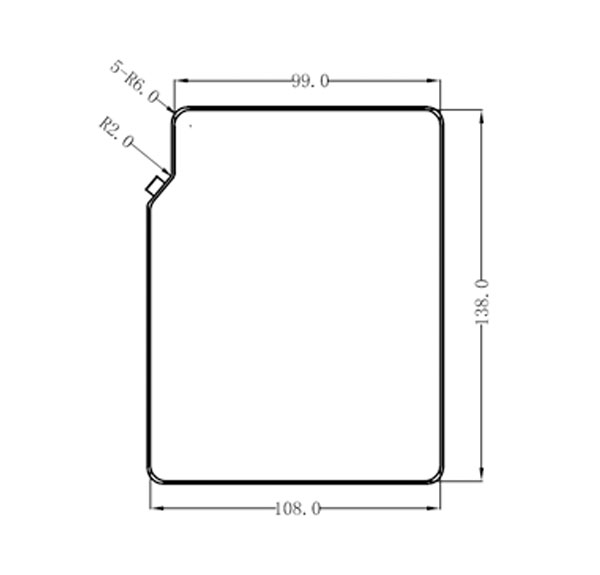

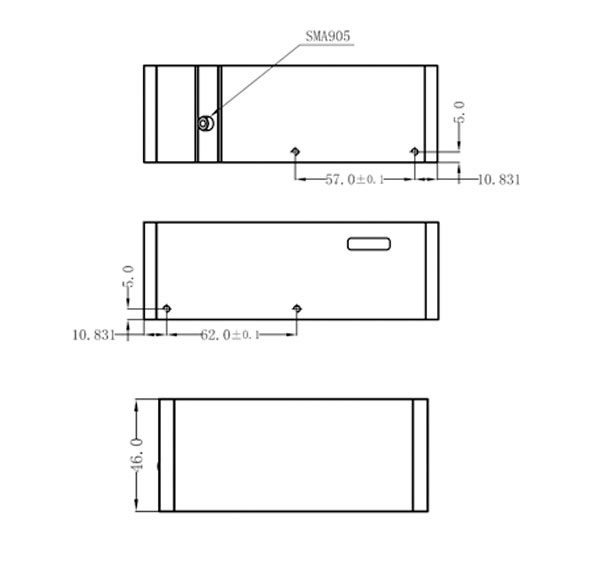

光谱仪尺寸图
